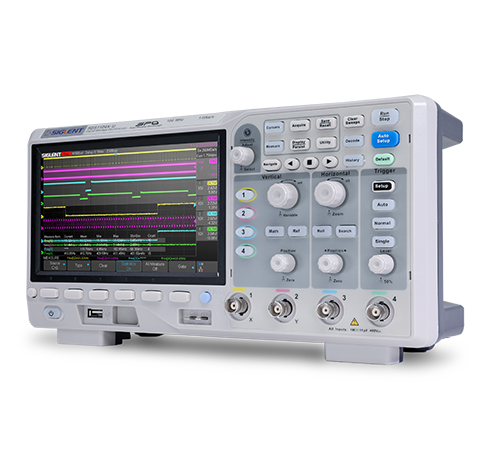

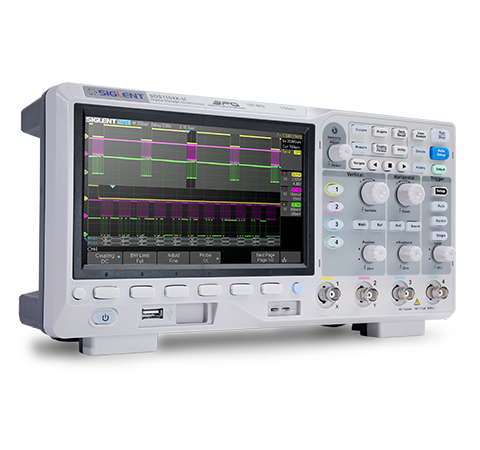

SIGLENT(シグレント) 【入門機キャンペーン機種対象】SDS1000X-Uシリーズ ベンチトップ・デジタル・オシロスコープ（型番:SDS1104X-U,100MHz, 4CH）

SIGLENT(シグレント) 【入門機キャンペーン機種対象】SDS1000X-Uシリーズ ベンチトップ・デジタル・オシロスコープ（型番:SDS1104X-U,100MHz, 4CH）

通常価格：70,070円(税込)

販売価格：￥56,000 (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

概要

・周波数帯域： 100 MHz
・チャンネル数： 4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ


　　　　　　　期間限定、エントリーモデル定番機種の２０％OFF、ぜひお見逃しなく！　　　　　　　

型番
 帯域幅 チャンネル サンプリングレート 波形取り込みレート メモリ長 価格 SALE
SDS1104X-U
 100 MHz 4 1 GSa/s 4 00,000 wfm/s 14 Mpts 70,070 56,000



■7インチ・カラーLCDディスプレイ
解像度800×480の7インチTFT-LCDディスプレイ
256階調の輝度諧調表示とカラーグレード表示




■10種類の機能へのワンボタンアクセス
よく使う機能（ズーム、ロール、保存、輝度、測定、ヒストリ、デフォルト設定、カーソル、クリアスイープ、オート設定）にワンボタンでアクセスすることが可能です。




■シリアル・バス　トリガ＆デコード機能を標準搭載
SDS1000X-Uは、I2C、SPI、UART、CAN、LINに標準で対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。

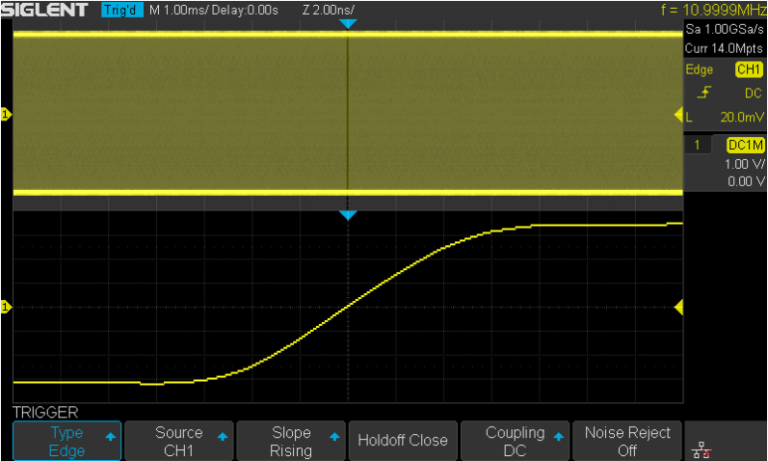

■フルメモリ（14 Mpts）自動測定
SDS1000X-U は、最大 14 Mpts までのすべてのサンプリングデータを演算コプロセッサで高速に自動測定でき、使いやすさの向上を実現しています。

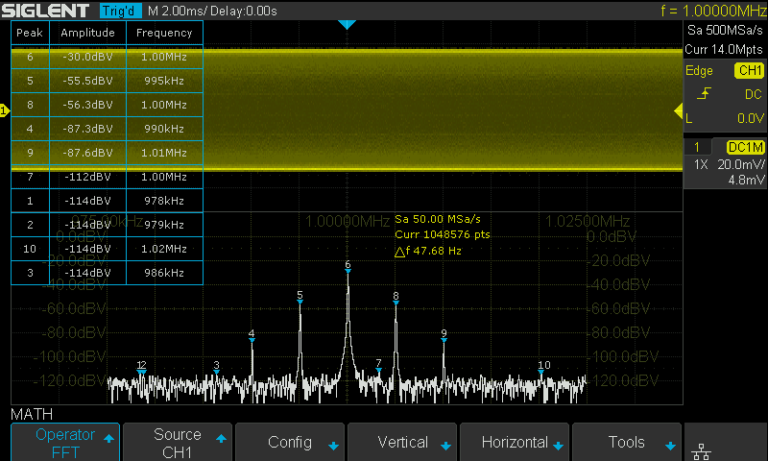

■ピークサーチに対応したFFT機能
演算コプロセッサにより、波形あたり最大 128kデータを使用した入力信号のFFT解析が可能です。これにより、高いスペクトル・リフレッシュ・レートを維持しながら、優れたスペクトル解析機能を提供します。FFTは複数の窓関数もサポートしているため、さまざまなスペクトル測定ニーズに適応できます。






■最大14Mptsのメモリ長                        ■256段階の輝度と色温度による波形頻度の表示
■シリアルバストリガ/デコード機能の標準搭載      ■最高400,000wfm/s 波形キャプチャレート




■基本仕様

型番 SDS1104X-U
メーカー SIGLENT
寸法 312×132.6×151（mm）
重量 本体：2.6kg
ディスプレイ 7インチTFT液晶（800×480）
帯域幅 100MHz
チャンネル数 4
サンプリングレート 1GSa/s
メモリ長 14Mポイント
トリガ エッジ、スロープ、パルス、ウィンドウ、ラント、インターバル、タイムアウト、パターン
演算機能 FFT・加算・減算・乗算・除算・微分・積分・平方根
標準インターフェース USBホスト、USBデバイス（USB-TMC）、LAN、パス/フェイル、トリガ出力

■付属品
USBケーブル、電源コード、受動プローブ、校正証明書、SDS1000X-U クイックスタートガイド

■マニュアルダウンロード
SDS1104X-U シリーズ
デジタル・オシロスコープ		 Siglent time-domain products catalog ☞ダウンロードはこちら
SDS1000X-U DataSheet ☞ダウンロードはこちら
Oscilloscope Programming Guide ☞ダウンロードはこちら
SDS1000X-E & SDS1000X-U Series QuickStar ☞ダウンロードはこちら
Siglent Products Selection Guide ☞ダウンロードはこちら
Siglent Probe Datasheet ☞ダウンロードはこちら
SDS1000X-E & SDS1000X-U Series UserManual ☞ダウンロードはこちら
