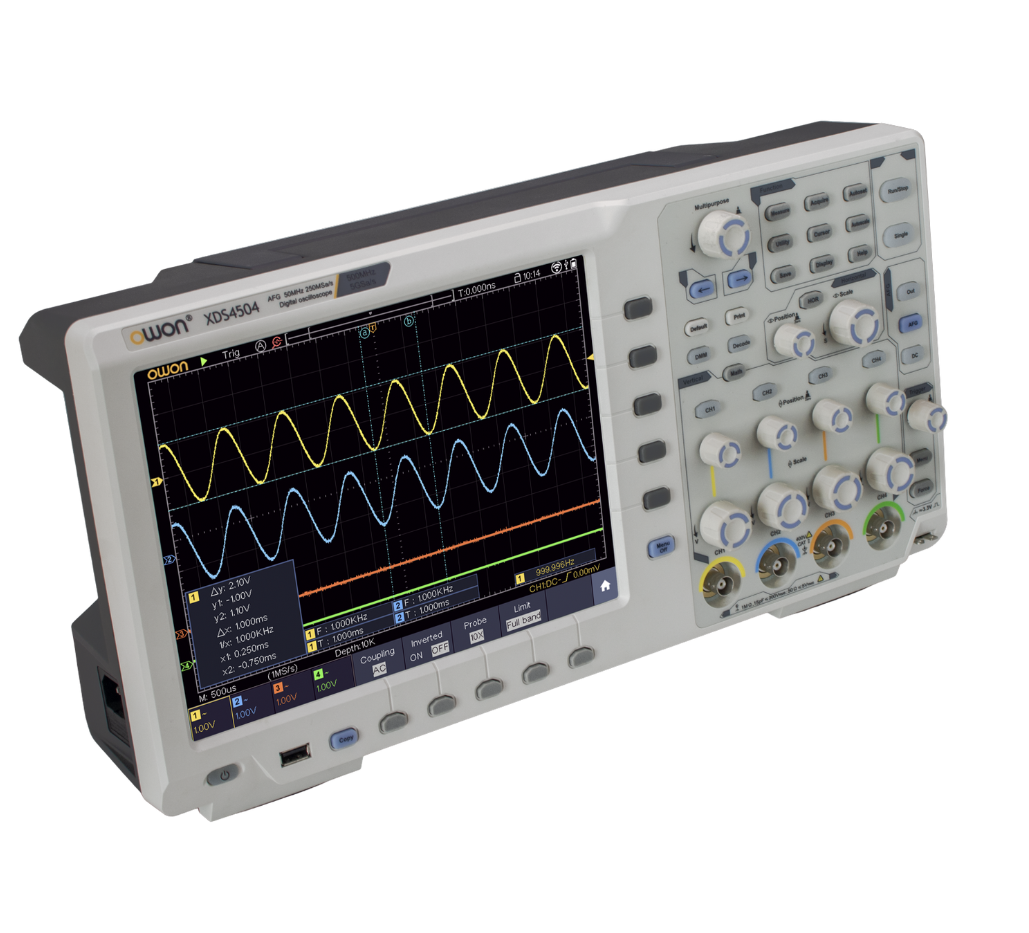

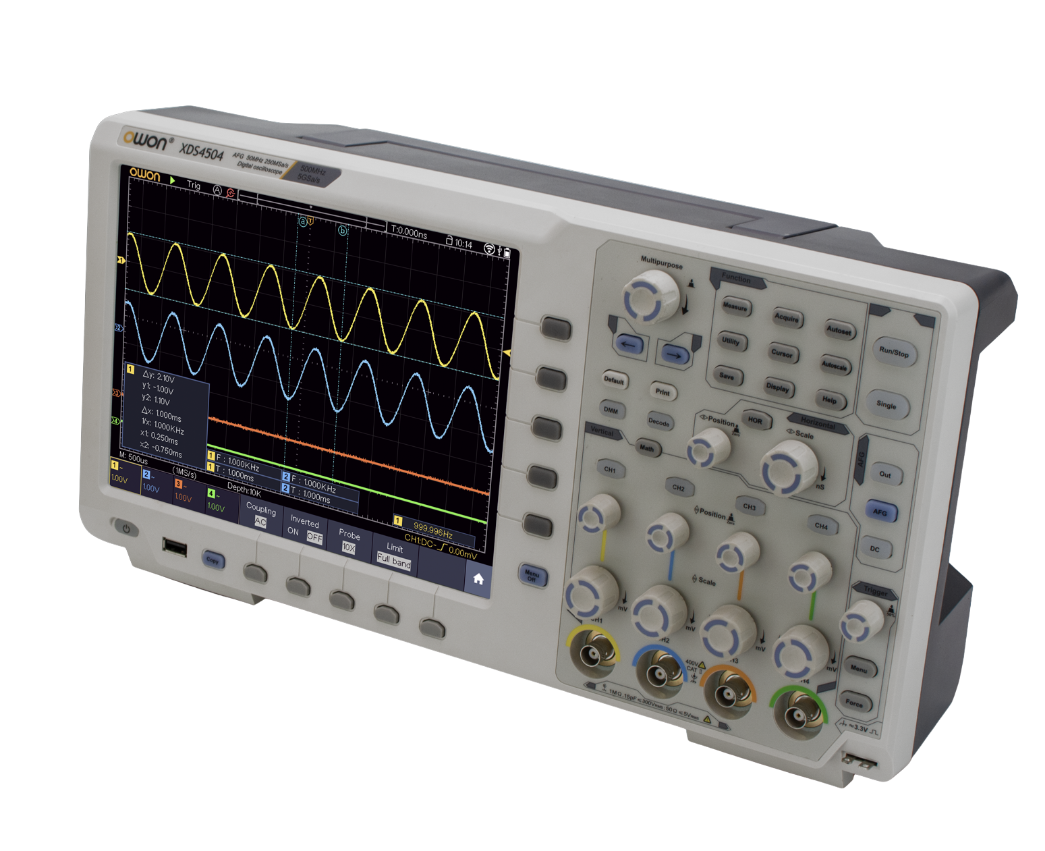

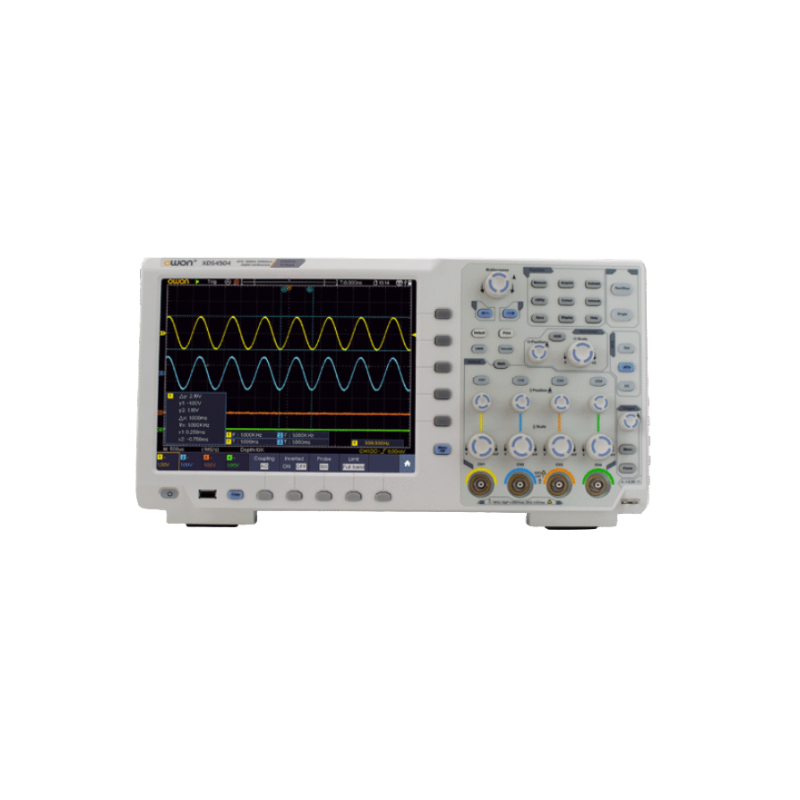

OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ
OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ

OWON(オウオン) XDS4000シリーズ ベンチトップ・デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

XDS4000シリーズ デジタル・オシロスコープ

・ ７種の測定機能を1台に統合： オシロスコープ、波形発生器、マルチメーター（オプション）、FFTスペクトラム解析、周波数カウンタ、プロトコル解析（オプション）、周波数応答解析
・ 周波数帯域： 350MHz, 500MHz
・ サンプルレート： 最高 5Gサンプル/秒
・ レコード長： 400M
・ 波形更新レート： 最高 600,000波形/秒
・ 波形発生器（最高50MHz, １チャンネル）を標準搭載
・ 波形複製機能： オシロスコープで取り込んだ波形を、波形発生器から出力することが可能
・ 多様なトリガ
・ 周波数応答解析機能を標準搭載
・ オプション機能： マルチメータ（データ・ロガー機能含む）, プロトコル解析
・ インターフェース: USBホスト, USBデバイス, LAN, VGA
・ SCPIコマンドをサポート
・ 10.4インチ タッチ・スクリーン

■オシロスコープ

・周波数帯域：500MHz、350MHz

・サンプルレート：最高 5Gサンプル/秒

・2チャンネル・モデル と 4チャンネル・モデル

・レコード長：400Mポイント

・最高波形取り込みレート：600,000波形/秒

オシロスコープ

■50MHz 波形発生器
50MHz 波形発生器

・50MHz 1チャンネル 波形発生器を標準装備

・サンプルレート：250Mサンプル/秒

・任意波形長：16kポイント

・64種の内蔵波形

・出力振幅：2mVpp 〜 20Vpp


■FFT解析

・FFT解析機能を標準装備

・レクタングル、ハミング、ハニング、ブラックマン・ハリスの4つの窓関数をサポート

・周波数範囲はオシロスコープの周波数帯域と同じ

FFT解析

■プロトコル解析
プロトコル解析

・I2C、SPI、RS232/UART、CANシリアル・バス・デコード機能をサポート


■周波数応答解析

・XDS4000シリーズは内蔵の波形発生器から周波数スイープ信号を生成することができます。スイープ信号をアンプやスイッチング電源などの負帰還システム回路に注入し、その注入信号と負帰還回路の出力信号の波形をオシロスコープで取り込むことで周波数応答解析を実施することができます。横軸に周波数、縦軸にゲインと位相をプロットしたボード線図、およびボード線図から算出された位相余裕やゲイン余裕で負帰還回路の安定性を評価することができます。

周波数応答解析


仕様

オシロスコープ仕様

モデル XDS4352 XDS4502 XDS4354 XDS4504
価格（税込） ￥387,200 ￥399,300 ￥411,400 ￥647,900
周波数帯域 350MHz 500MHz 350MHz 500MHz
サンプルレート 最高 5Gサンプル/秒
水平軸スケール 500ps/div – 1000s/div, step by 1 – 2 – 5
チャンネル数 2 4
ディスプレイ 10.4インチ タッチ・スクリーンLCD
レコード長 400M
波形更新レート 最高 600,000波形/秒
垂直軸スケール 1MΩ入力: 1mV/div〜10V/div、50Ω入力: 1mV/div〜1V/div
垂直軸分解能 8bits
入力インピーダンス 1MΩ±2% // 15pF±5pF、50Ω ±2%
入力カップリング DC, AC, GND
トリガ・タイプ Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
デコード・タイプ（オプション） RS232, I2C, SPI, CAN
自動測定 Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
波形演算 ＋, −, *, /, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (low pass, high pass, band pass, band reject)
波形保存 100波形

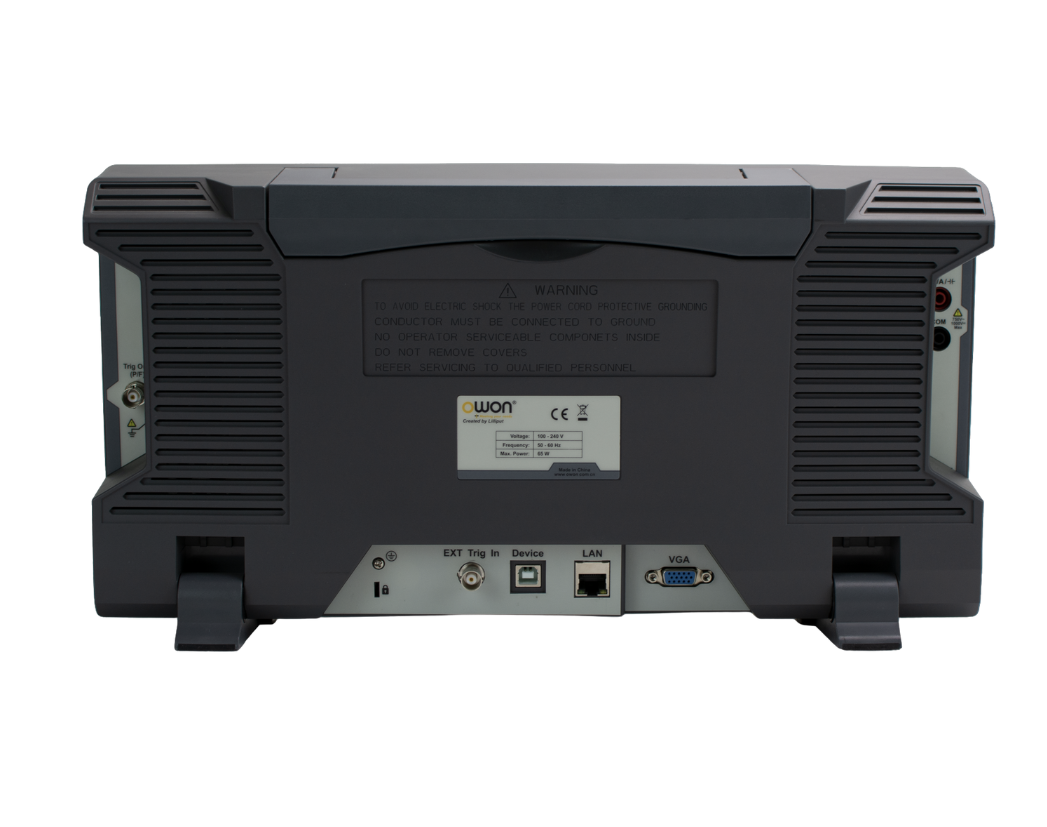

インターフェース USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In
寸法 422 mm (W) × 226 mm (H) × 135 mm (D)
重量 約5kg（アクセサリーを除く本体のみ）

波形発生器

最高出力周波数 50MHz
サンプルレート 250Mサンプル/秒
チャンネル数 1
分解能 14bits
振幅範囲 2mVpp – 5Vpp（≦50MHz）; 2mVpp – 20Vpp（≦25MHz）
任意波形長 16k
出力可能な波形 Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, そのほか計64種のビルトイン波形, ユーザー定義任意波形

マルチメーター（オプション）仕様

分解能 4½ 桁 オート・レンジ √
測定モード 電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト


付属品及びオプション

標準付属品 数量
USBケーブル 1
クイックガイド 1
パッシブプローブ 1/チャンネル
CDROM 1
電源コード 1

オプション 詳細
マルチメーター 工場オプション
マルチメーターリード マルチメーター用
電流測定モジュール マルチメーター用


資料ダウンロード

製品カタログ
OWON総合カタログ
ユーザーズガイド
OWON（オウオン）XDS4000 ユーザー・マニュアル（英語）
OWON（オウオン）XDS4000 クイック・ガイド（英語）
OWON（オウオン）XDS4000 SCPIコマンド・ガイド（英語）
OWON（オウオン）XDS4000 データ・シート（英語）
