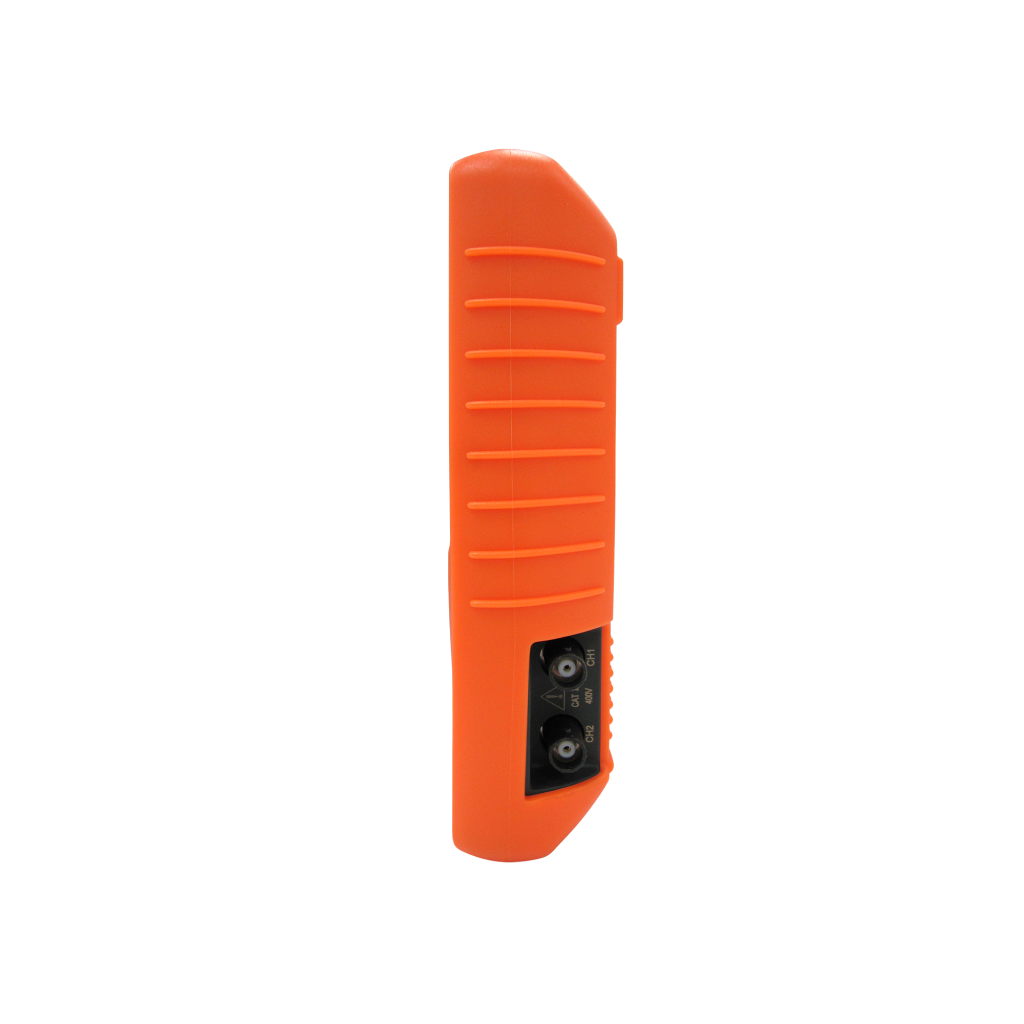

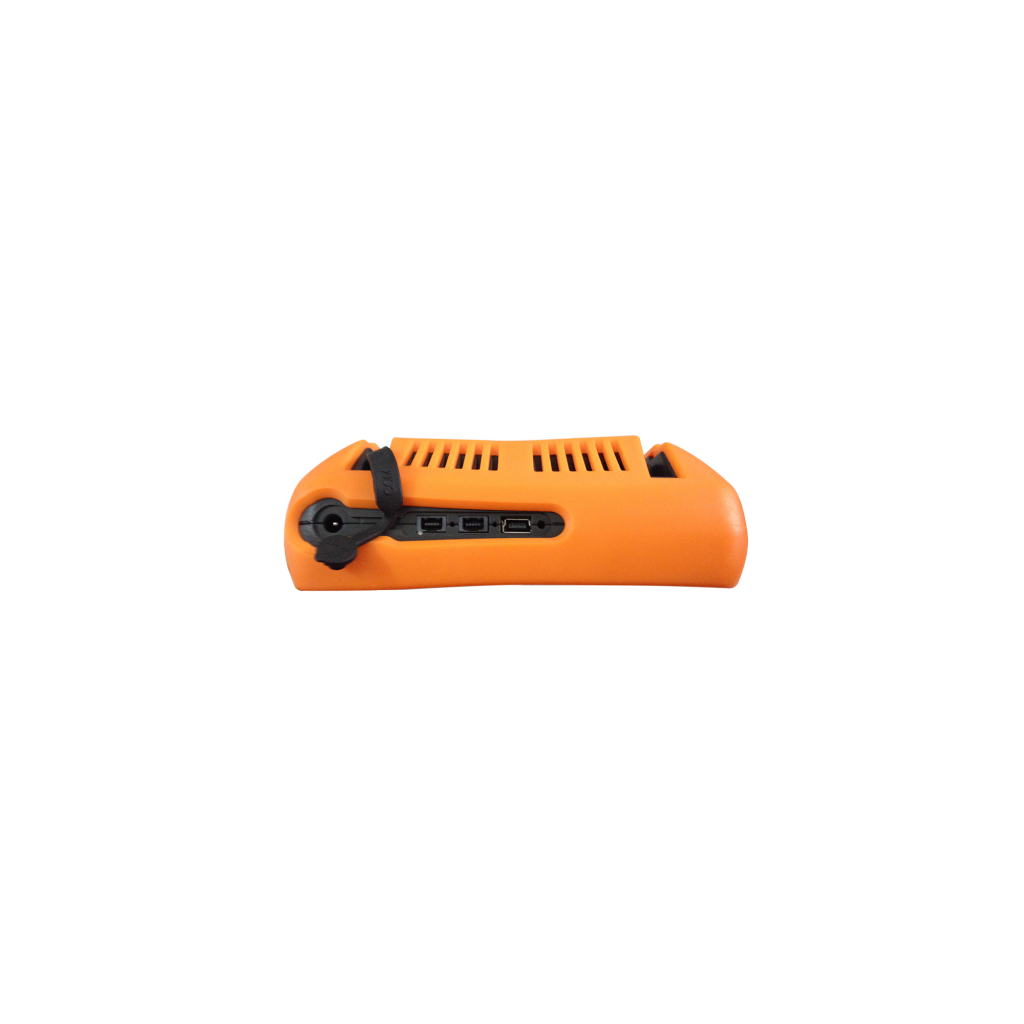

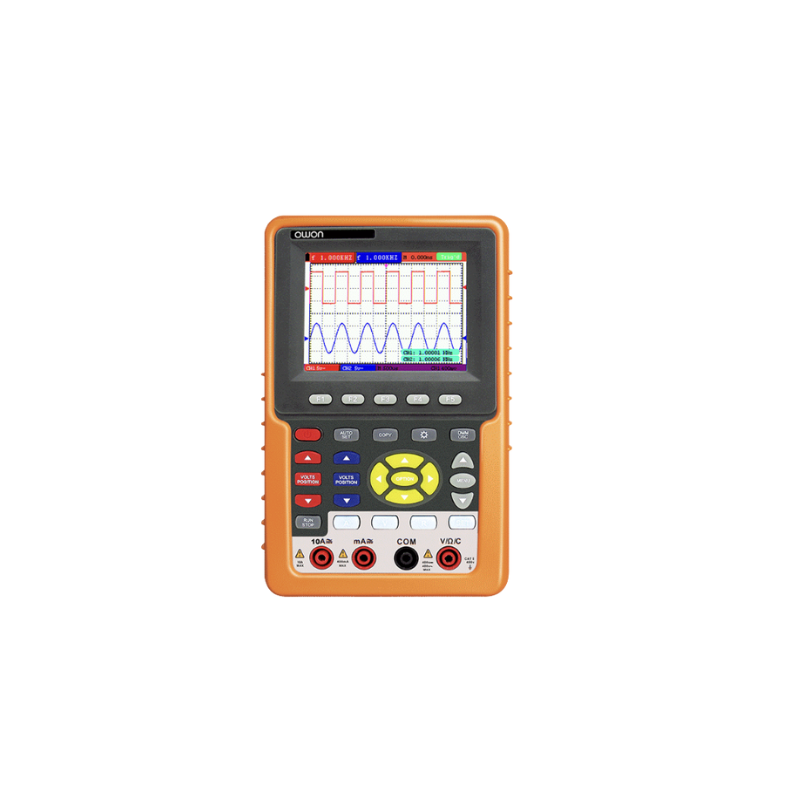

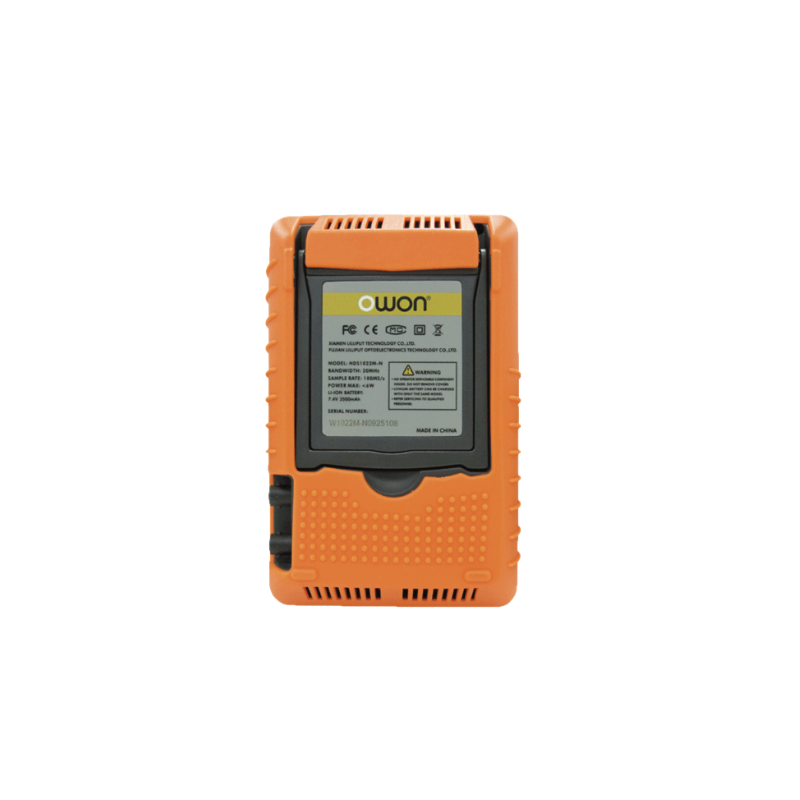

OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

OWON(オウオン) HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

・2 in 1 （オシロスコープ + マルチメーター）
・周波数帯域：20MHz, 60MHz, 100MHz, 200MHz
・2チャンネル
・サンプルレート：最高100Mサンプル/秒（20MHzモデル）,　最高1Gサンプル/秒（そのほかのモデル）
・レコード長：6k
・オート・スケール機能
・FFT
・20種の自動測定機能
・チャネル間絶縁（HDS1022M-Iのみ）

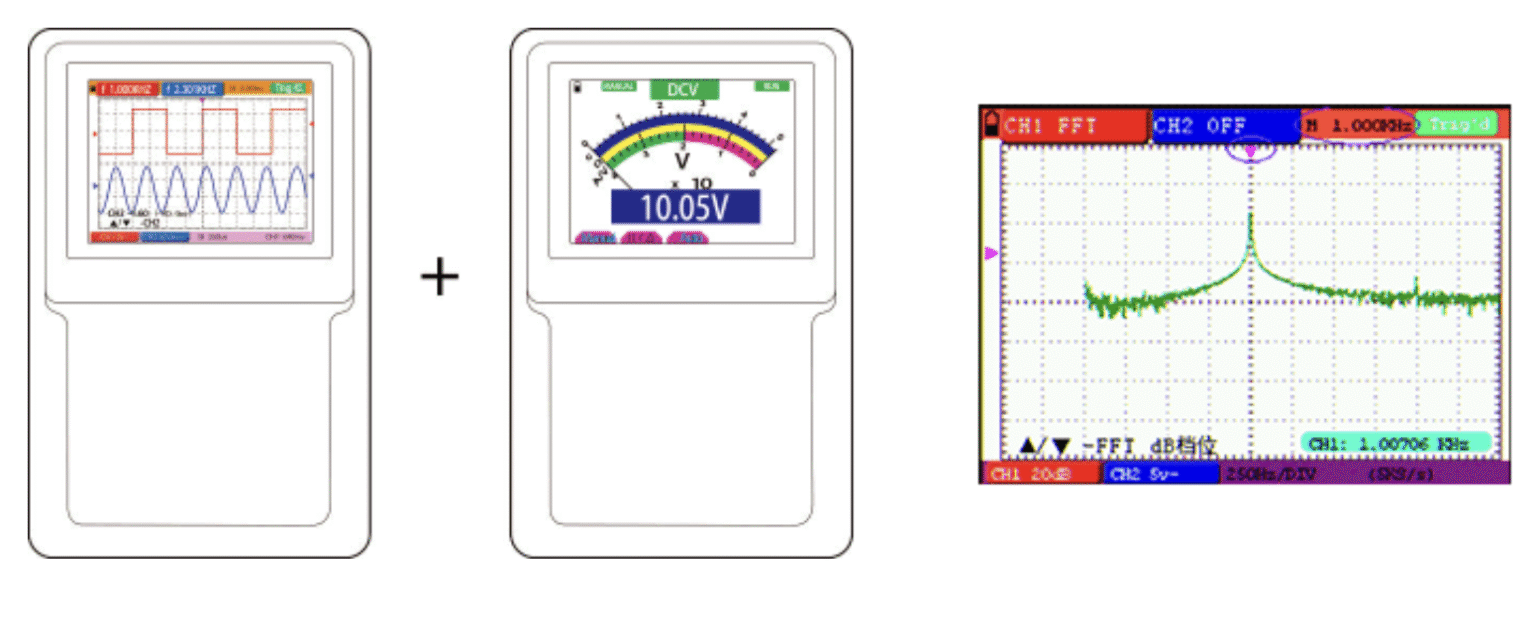

■2 in 1（オシロスコープ + マルチメーター）

オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

2 in 1（オシロスコープ + マルチメーター）

■オート・スケール機能
オート・スケール機能

オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。




仕様



ハンドヘルド・オシロスコープ仕様

モデル

HDS1022M-I

HDS1022M-N

HDS2062M-N

HDS3102M-N

HDS4202M-N

価格（税込）

￥129,800

￥71,500

￥85,800

￥107,800

￥154,000

周波数帯域

20MHz

60MHz

100MHz

200MHz

サンプルレート

最高 100Mサンプル/秒

最高 1Gサンプル/秒

水平軸スケール

5ns/div〜100s/div
ステップ 1〜2.5〜5

5ns/div〜100s/div
ステップ 1〜2〜5

2ns/div〜100s/div
ステップ 1〜2〜5

ディスプレイ

3.7インチ カラーTFTディスプレイ（640×480ピクセル）

チャンネル

絶縁2（グラウンド絶縁1000:1）

2

レコード長

6k

入力カップリング

DC, AC, GND

垂直軸スケール

5mV/div〜5V/div

垂直軸分解能

8ビット

トリガ・タイプ

-

エッジ, ビデオ

アクイジション・モード

-

サンプル, ピーク検出, アベレージ

波形演算

＋, −, ×, ÷, invert, FFT

インターフェース

USBホスト, USBデバイス

USB

電源

-

100V-240V AC, 50/60Hz

Li-ion バッテリー

内蔵, 7.4V/3500mAh

7.4V, 6時間動作

寸法（W×H×D）

113×180×40mm

115×180×40mm

重量

約645g


マルチメーター HDS1022M-I

分解能

3 1/2桁（最大4000カウント）

ダイオード・テスト

0V-1.5V

入力インピーダンス

10MΩ

導通テスト

50Ω未満でビープ

電圧

VDC:400mV,4V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V
VAC:4V,40V,400V:±(1% ± 3 桁),周波数:40Hz-400Hz;
最大入力:AC 750Vrms

電流

DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁)
AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(3% ± 3 桁)

インピーダンス

400Ω:±(1% ± 3 桁),4KΩ/40KΩ/400KΩ/4MΩ:±(1% ± 1 桁),40MΩ:±(1.50% ± 3 桁)

キャパシタンス

51.2nF-100uF:±(3% ± 3 桁)


マルチメーター HDS1022M-N HDS2062M-N HDS3102M-N HDS4202M-N

分解能

3 1/2桁（最大4000カウント）

ダイオード・テスト

0V-1.5V

入力インピーダンス

10MΩ

導通テスト

50Ω未満でビープ

電圧

VDC:400mV,4V,40V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V
VAC:4V,40V,400V:±(1% ± 3 桁),750V:±(2% ± 3 桁);周波数:40Hz-400Hz;
最大入力:AC 750Vrms

電流

DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁)
AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(5% ± 3 桁)

抵抗

400Ω:±(1% ± 3 桁),40KΩ-4MΩ:±(1% ± 1 桁),40MΩ:±(1.5% ± 3 桁)

キャパシタンス

51.2nF-100uF:±(3% ± 3 桁)



付属品及びオプション



標準付属品

数量

電源コード

1

CDROM

1

クイック・ガイド

1

USBケーブル

1

プローブ

2

マルチメーターテストリード

1

電源アダプタ

1

金属ケース

1

5V, 1KHz 出力アダプタ

1

キャパシタンス測定モジュール

1



資料ダウンロード



製品カタログ

OWON総合カタログ

ユーザーズガイド

OWON（オウオン）HDS-N ユーザー・マニュアル（英語）
