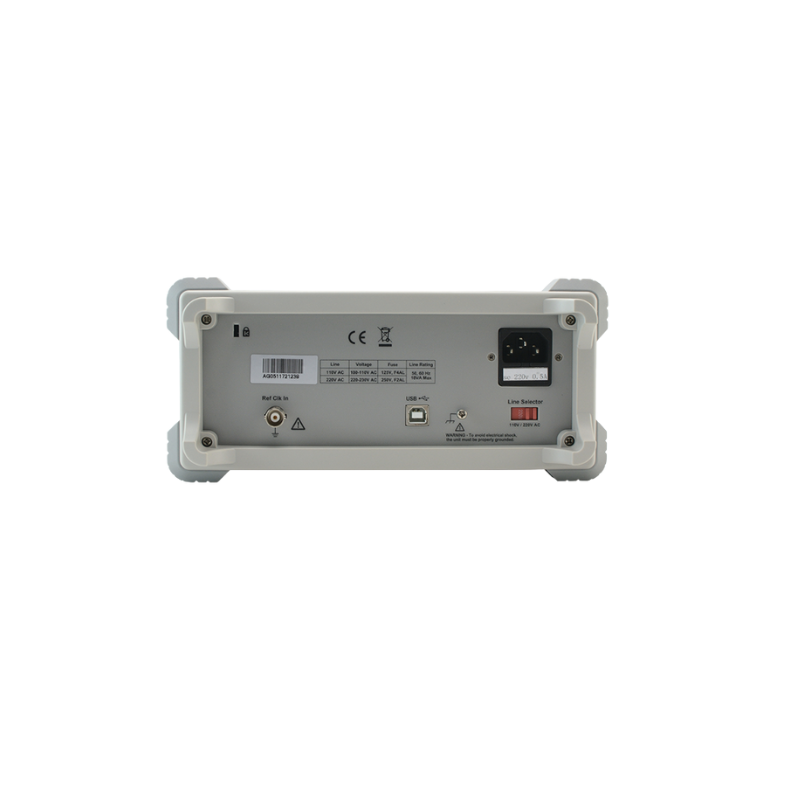

OWON(オウオン) AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ
OWON(オウオン) AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ
OWON(オウオン) AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ
OWON(オウオン) AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ

OWON(オウオン) AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

AGシリーズ 1チャンネル 任意波形ファンクション・ジェネレータ

・ 最高周波数：5MHz, 10MHz
・ 1チャンネル
・ サンプルレート： 125Mサンプル/秒
・ 周波数分解能： 1μHz
・ 分解能： 14ビット
・ 任意波形長： 8k
・ 5種の基本波形と45種のビルトイン波形
・ 変調機能： AM、FM、PM、FSK（Fモデル）
・ スイープ機能（Fモデル）
・ バースト機能（Fモデル）

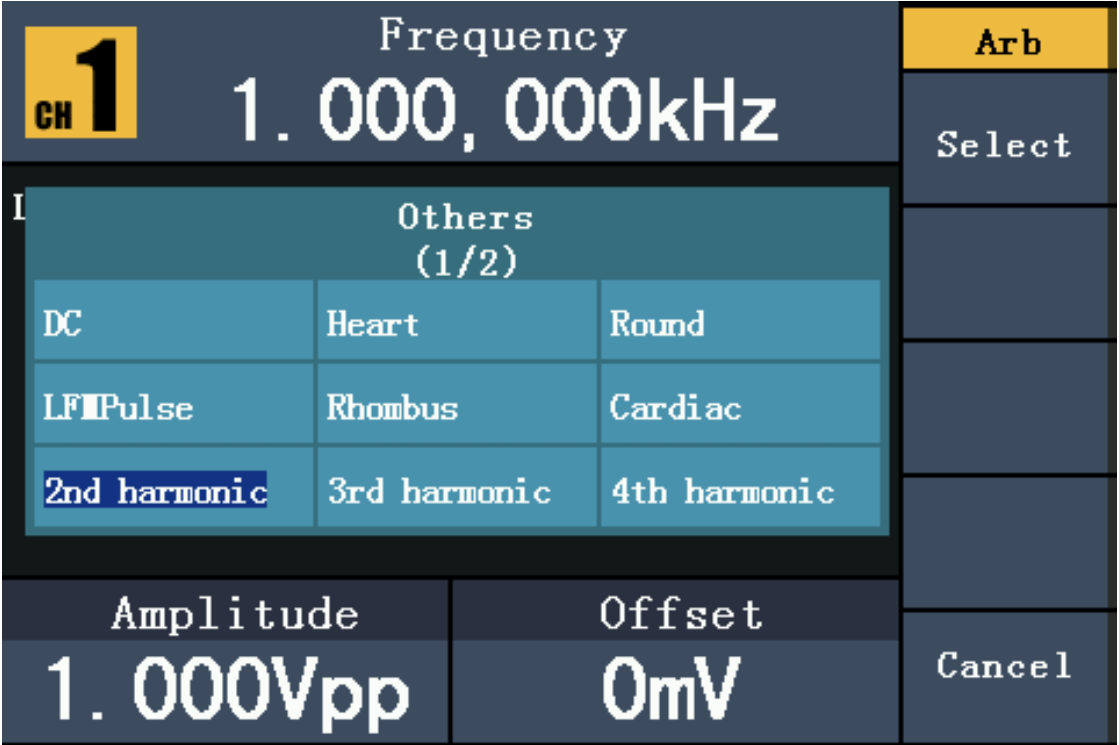

■45種類のビルトイン波形

数学や工学などの分野の45種の波形を内蔵し、出力可能です。

45種類のビルトイン波形

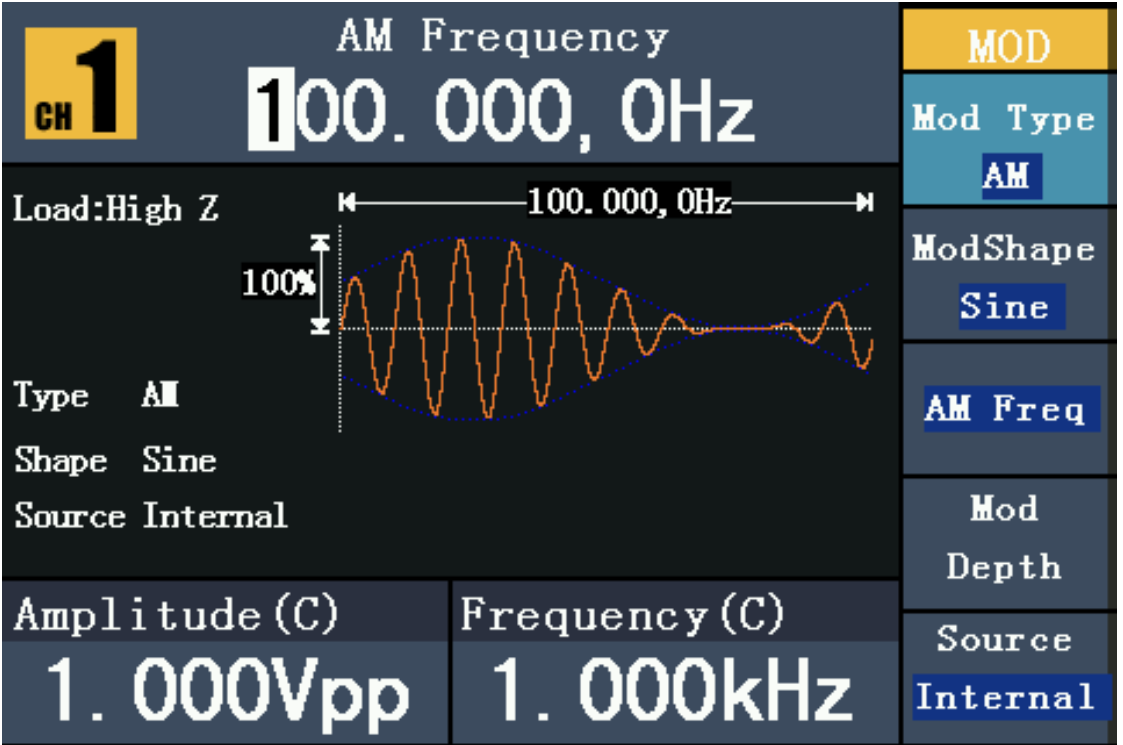

■変調機能（Fモデル）
変調機能（Fモデル）

変調機能にはAM、FM、PM、FSKが含まれます。 変調ソースは外部から入力することもできます。



仕様

ファンクション・ジェネレータ仕様

モデル AG051 AG051F AG1011 AG1011F
価格（税込） ￥37,400 ￥41,800 ￥45,100 ￥46,200
チャンネル数 1
最高周波数 5MHz 10MHz
サンプルレート 125Mサンプル/秒
分解能 14ビット
波形
標準波形 正弦波, 矩形波, パルス, ランプ波, ノイズ
任意波形 指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、
ユーザー定義の任意波形
周波数 (分解能 1μHz)
正弦波 1μHz - 5MHz 1μHz - 10MHz
矩形波 1μHz - 5MHz
パルス 1μHz - 5MHz
ランプ波 1μHz - 1MHz
ノイズ 5MHz (-3dB) (typical)
任意波形 1μHz - 5MHz
振幅
振幅 1mVpp - 12.5Vpp (50Ω),
1mVpp - 25Vpp (ハイインピーダンス)
分解能 1mVpp, または4桁
DCオフセットレンジ (AD+DC) ±6.25V (50Ω), ±12.5V (ハイインピーダンス)
DCオフセットレンジ分解能 1mV, または4桁
負荷インピーダンス 50Ω (typical)
任意波形
波形長 2ポイント 〜 8kポイント
サンプルレート 125Mサンプル/秒
縦軸分解能 14ビット
不揮発メモリ 64M bytes
変調
変調波形 / AM, FM, PM, FSK, Sweep, Burst / AM, FM, PM, FSK, Sweep, Burst
変調周波数 / 2mHz 〜 20.00KHz
(FSK 2mHz - 100KHz) 		/ 2mHz 〜 20.00KHz
(FSK 2mHz - 100KHz)
入力 / 出力
ディスプレイ 4インチ (480 x 320 ピクセル) LCD
入出力タイプ 外部基準クロック入力 外部変調入力、
外部トリガ入力、
および外部基準クロック入力 		外部基準クロック入力 外部変調入力、
外部トリガ入力、
および外部基準クロック入力
インターフェース USB デバイス
そのほか
寸法 (W x H x D) 235 x 110 x 295 (mm)
重量 約3.0kg


付属品及びオプション

標準付属品 数量
電源コード 1
CDROM 1
クイックガイド 1
USBケーブル 1
BNCケーブル 1


資料ダウンロード

製品カタログ
OWON総合カタログ
ユーザーズガイド
OWON（オウオン）AG 1チャンネル ユーザー・マニュアル（英語）
