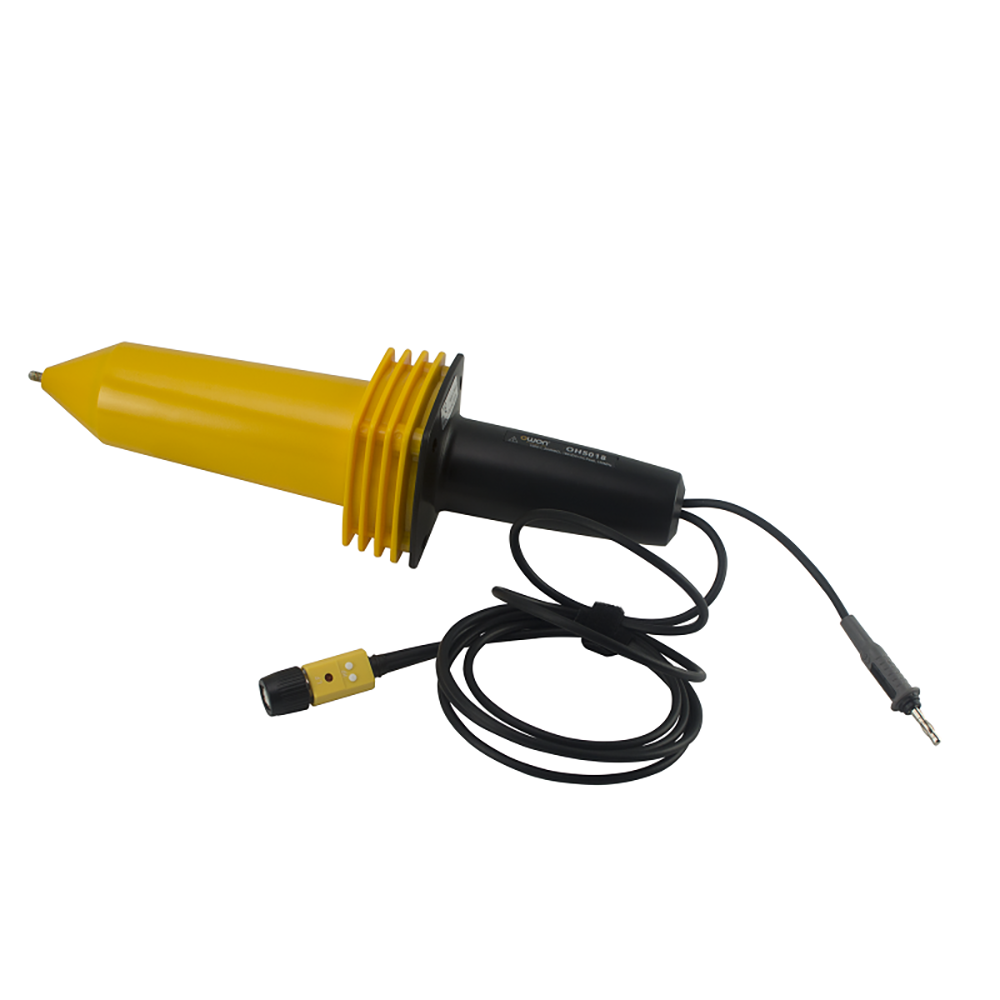

OWON(オウオン) OH5000シリーズ パッシブ高電圧プローブ
OWON(オウオン) OH5000シリーズ パッシブ高電圧プローブ
OWON(オウオン) OH5000シリーズ パッシブ高電圧プローブ
OWON(オウオン) OH5000シリーズ パッシブ高電圧プローブ

OWON(オウオン) OH5000シリーズ パッシブ高電圧プローブ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

パッシブ高電圧プローブ


OH5007
　・ 最大電圧： DC 10kV,  AC 7kVrms,  パルス 20kVpp
　・ 入力インピーダンス：100MΩ
　・ 帯域幅：50MHz
　・ 入力容量：3.0PF

OH5018
　・ 最大電圧： DC+AC 18kV,  AC 12kVrms
　・ 入力インピーダンス：200MΩ
　・ 帯域幅：100MHz
　・ 入力容量：1.5PF

OH5040
　・ 最大電圧： DC+AC 40kV,  AC 27kVrms
　・ 入力インピーダンス：900MΩ
　・ 帯域幅：50MHz
　・ 入力容量：2.0PF


仕様

高電圧プローブ仕様

モデル OH5007 OH5018 OH5040
最大動作電圧 DC:0〜10 kV
AC(rms):0〜7 kV
Vpp:0〜20 kV（パルス）		 DC+AC（ピーク）:18 kV（CAT II）
AC(rms):12 kV（CAT II）		 DC+AC（ピーク）:40 kV（CAT II）
AC(rms):27 kV（CAT II）
帯域幅 50 MHz 100 MHz 50 MHz
ノイズ >60 dB（1 kHz）
>50 dB（1 MHz）		 >60 dB（1 kHz）
>50 dB（1 MHz）		 >60 dB（1 kHz）
>50 dB（1 MHz）
減衰比 1:1000
精度 DC:±3%（DC〜10 kV）
AC:±3%（1 kHz/1 kV RMS） −3 dB:0〜40 MHz		 DC:±3%
AC:≤3%（1 kHz）		 DC:±3%
AC:≤3%（1 kHz）
入力インピーダンス 100 MΩ ±5% 200 MΩ 900 MΩ
入力容量 3.0 pF ±0.5 pF 1.5 pF 2 pF
ケーブル長 2 m ±0.2 m 2 m ±0.2 m 2 m ±0.2 m
温度係数 ≤200 ppm/°C
動作温度 0〜+50 °C −10〜+50 °C −10〜+50 °C
外形寸法 340 mm × 80φ（円筒形） 320 mm × 80φ（円筒形） 320 mm × 80φ（円筒形）
質量 250 g ― ―


資料ダウンロード

製品カタログ
OWON総合カタログ
ユーザーズガイド
OWON（オウオン）OH5000 データ・シート（英語）
