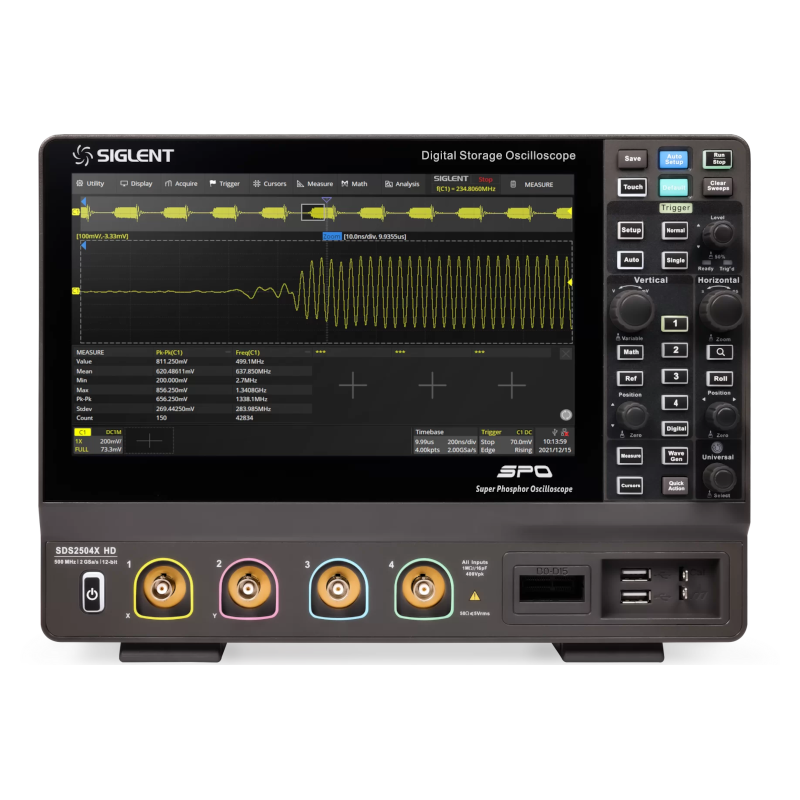

SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ

SIGLENT(シグレント) SDS2000X HDシリーズ デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDS2000X HDシリーズ デジタル・オシロスコープ

・高分解能12ビットADC搭載
・周波数帯域： 100MHz、200MHz、350 MHz（500 MHzまでアップグレード可能）
・チャンネル数： 4
・最高サンプルレート： 2GSa/s
・最大レコード長： 200Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、500,000 wfm/s（シーケンスモード）
・10.1インチ タッチスクリーンLCD

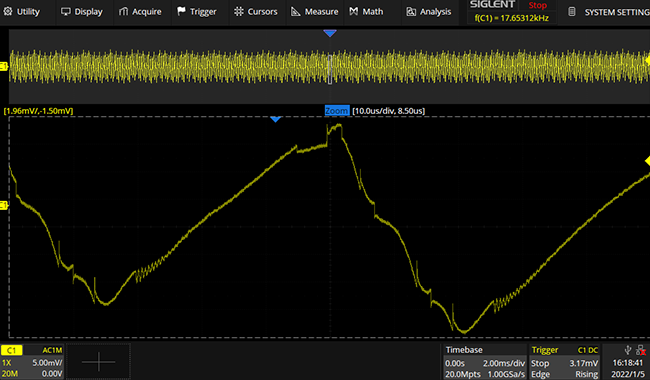

■12-bit ADC：波形の細部まで鮮明に表示

Siglent SDS2000X HDシリーズは、12ビット高分解能ADCと低ノイズ・フロントエンドを採用した次世代オシロスコープで、従来の8ビット・オシロスコープの16倍の信号分解能を実現しています。

SDS2000X HDシリーズは、従来の8ビットオシロスコープと比較して、信号の詳細をより細かく表示し、より精密で確度の高い測定を実現します。

12-bit ADC：波形の細部まで鮮明に表示

■優れたユーザーインターフェースとユーザーエクスペリエンス
優れたユーザーインターフェースとユーザーエクスペリエンス

SDS2000X HDは、解像度1024×600の10.1インチマルチタッチスクリーン、外部マウス、キーボードによる操作を採用しています。マルチタッチジェスチャーに対応した静電容量式タッチスクリーンは、指先の動きで波形トレースを素早く移動・拡大縮小でき、操作効率を大幅に向上させます。

また、WebブラウザからSDS2000X HDをコントロールすることができるため、時間の節約、リモート操作の簡略化、ミスの低減が可能です。


■強力な自動測定機能

SDS2000X HDは、水平、垂直、そのほか、CH間の4つのカテゴリを含む50種類以上のパラメータ測定に対応しています。また、指定したゲート期間での測定も可能です。また、Mathフレーム、Referenceフレーム、Historyフレームでの測定が可能です。

強力な自動測定機能

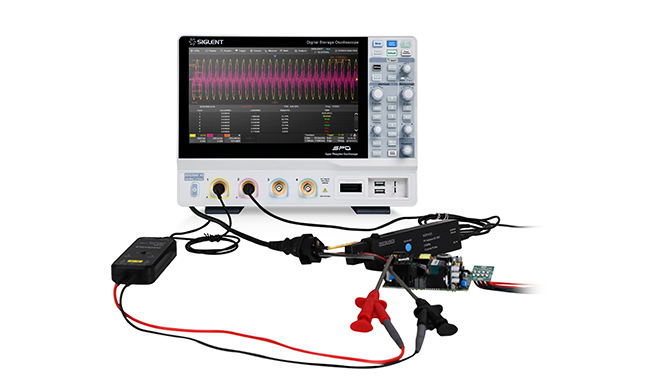

■電源ループの応答解析（ボード線図）
電源ループの応答解析（ボード線図）

電源設計において、安定性は非常に重要な指標です。一般的には安定性測定には特殊な周波数特性解析器が必要ですが、非常に高価です。シグレントは手頃な価格のソリューションを提供しています。オシロスコープからビルトイン波形発生器またはスタンドアロンのシグレント波形発生器を制御し、DUTの振幅と位相の周波数応答をスキャンし、そのデータをボード線図として表示することが可能です。これにより、アプリケーションによっては高価な測定器を代替できます。



仕様

オシロスコープ仕様

型名 SDS2354X HD SDS2204X HD
価格（税込） ￥836,000 ￥638,000
アナログチャンネル数 4 + EXT
帯域幅 350 MHz 200 MHz
最高帯域500MHzまでアップグレード可能
サンプルレート（最大） 2 GS/s（インターリーブ）
1 GS/s（非インターリーブ）
メモリ深度（最大） 200 Mpts/ch（インターリーブ）
100 Mpts/ch（非インターリーブ）
波形キャプチャレート（最大） 100,000 wfms/s（通常）
500,000 wfms/s（シーケンス）
垂直分解能 12-bit
トリガタイプ Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial
シリアル トリガ＆デコード 標準：I2C, SPI, UART, CAN, LIN
オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ）
自動測定 50+パラメータ、統計、ヒストグラム、トレンド、トラック対応
演算 2トレース、2 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, logなど
データ解析 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析
デジタルチャンネル 16ch, 最大500 MSa/s, 最大50 Mpts記録長
波形発生器（オプション） 内蔵型, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts波形メモリ

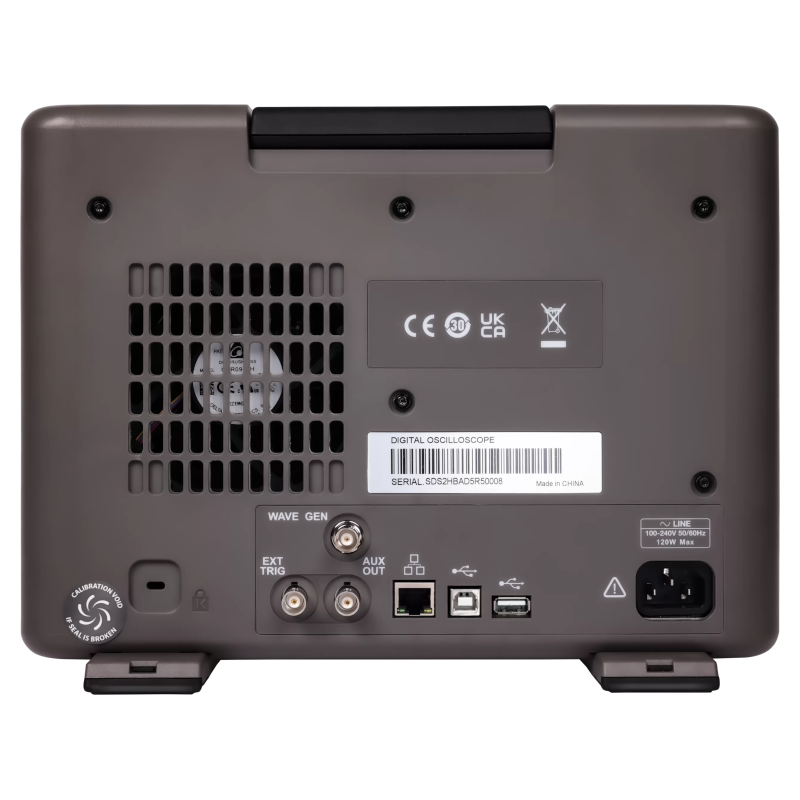

I/O USB 2.0 ホスト x3, USB 2.0 デバイス, 10/100 LAN, 外部トリガ, AUX出力（TRIG OUT, PASS/FAIL）
プローブ（標準） 500 MHz パッシブプローブ、4本
ディスプレイ 10.1インチ TFT-LCD タッチスクリーン（1024×600）


付属品及びオプション

標準付属品 数量
USBケーブル 1
クイックスタート 1
パッシブプローブ（500 MHz） 1/チャンネル
校正証明書 1
ワイヤレスマウス 1
電源コード 1

オプションアクセサリ 概要
SPL2016 16chロジックプローブ
DF2001A 電力解析デスキューフィクスチャ
STB3 STB3デモ信号源
USB-GPIB USB-GPIBアダプタ
HPB4010 高電圧プローブ
DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A 高電圧差動プローブ
CPL5100/CP4020/CP4050/CP4070/CP4070A/CP6030/CP6030A/CP6150/CP6500 電流プローブ
SDS2000HD-RMK ラックマウントキット
BAG-S2 バッグ

オプション 概要
SDS2000HD-FG 波形発生器（ソフトウェア）
SDS2000HD-PA 電力解析（ソフトウェア）
SDS2000HD-I2S I2S トリガ＆デコード（ソフトウェア）
SDS2000HD-1553B MIL-STD-1553B トリガ＆デコード（ソフトウェア）
SDS2000HD-FlexRay FlexRay トリガ＆デコード（ソフトウェア）
SDS2000HD-CANFD CAN FD トリガ＆デコード（ソフトウェア）
SDS2000HD-SENT SENT トリガ＆デコード（ソフトウェア）
SDS2000HD-Manch マンチェスターデコード（ソフトウェア）
SDS2000HD-ARINC ARINC429 デコード（ソフトウェア）
SDS2000HD-CANXL CAN XL デコード（ソフトウェア）
SDS2000HD-SpaceWire SpaceWire デコード（ソフトウェア）
SDS2000HD-BW2T3 200 MHz→350 MHz 帯域拡張（ソフトウェア）
SDS2000HD-BW2T5 200 MHz→500 MHz 帯域拡張（ソフトウェア）
SDS2000HD-BW3T5 350 MHz→500 MHz 帯域拡張（ソフトウェア）


資料ダウンロード

製品カタログ
SIGLENT デジタル・オシロスコープ SDS2000X HDシリーズ（12ビットADC搭載）
ユーザーズガイド
SIGLENT（シグレント）SDS2000X HD ユーザー・マニュアル（英語）
SIGLENT（シグレント）SDS2000X HD データ・シート（英語）
SIGLENT（シグレント）SDS2000X HD クイック・スタート（英語）
SIGLENT（シグレント）SDS2000X HD プログラミング・ガイド（英語）
SIGLENT（シグレント）SDS2000X HD ユーザー・マニュアル（日本語版）
アプリケーション･用途
オシロスコープ 「操作方法編�　�—垂直軸と電圧測定の基本操作
オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説
オシロスコープ 「シリアル通信の測定方法�　�—UART・SPI信号の測定と解析
オシロスコープ 「シリアル通信の測定方法�◆�—I2C信号の解析とトリガ設定
オシロスコープ 「基本仕様�　�—仕様別に波形精度を徹底検証
オシロスコープ 「基本仕様�◆�—帯域・分解能が波形に与える影響
オシロスコープ 「操作方法�◆�—水平軸とトリガー操作解説
オシロスコープによる自動測定��—自動測定の導入と接続手順
オシロスコープによる自動測定��—プログラミングで自動測定実現
オシロスコープによる自動測定��—補正状態の自動判定方法
オシロスコープによる自動測定��—簡易Bode測定
プローブの種類と特徴の基本編��—電圧プローブの基礎と選び方
プローブの種類と特徴の基本編��—高圧・差動・電流プローブ解説
ボード線図（Bode Plot）による電源制御ループの基礎と応用


製品動画

SIGLENT SDS2000X HDシリーズ　製品紹介ビデオ（日本語字幕付）

SIGLENT SDS2000X HD 12ビット　デジタル・オシロスコープ
