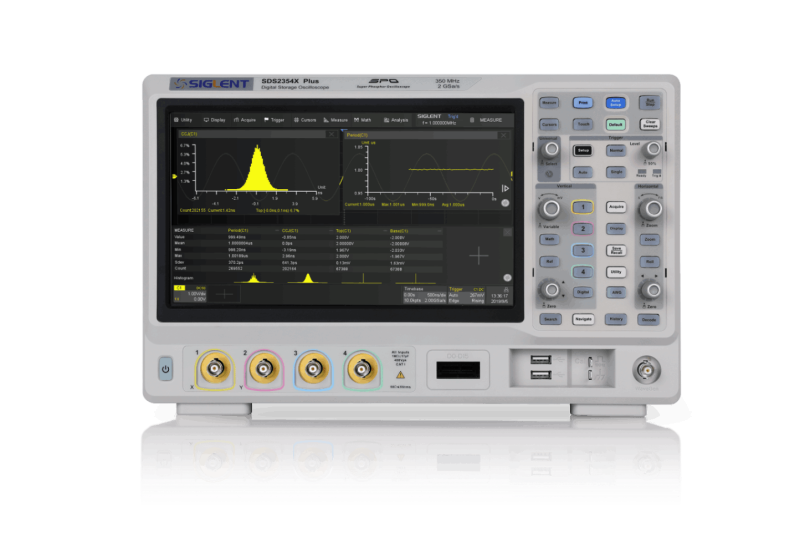

SIGLENT (シグレント) 【特別キャンペーン対象機種】SDS2000X PLUSシリーズ　ベンチトップ・デジタル・オシロスコープ（型番:SDS2104X PLUS,100MHz, 4CH）

SIGLENT (シグレント) 【特別キャンペーン対象機種】SDS2000X PLUSシリーズ　ベンチトップ・デジタル・オシロスコープ（型番:SDS2104X PLUS,100MHz, 4CH）

通常価格：円(税込)

販売価格：￥275,000 (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる
主な特徴
  • ・100 MHz、200 MHz、350MHzのモデルラインナップ（500 MHzへのアップグレード可）
  • ・リアルタイムサンプリングレート 最大2GSa/s
  • ・最大200Mptsまでの記録メモリ長
  • ・I2C、SPI、UART、CAN、LIN、CAN FD、Flexray、I2S、MIL-STD-1553Bに対応したシリアルバストリガ＆デコード機能
  • ・10ビットモード、垂直・水平ズーム搭載
  • ・マルチタッチジェスチャーに対応した静電容量式タッチスクリーン


モデル 帯域幅 チャンネル サンプリングレート 波形更新レート メモリ容量 価格
SDS2102X PLUS 100MHz 2 + EXT 2GSa/s
(インターリーブモード)		 500,000 wfm/s
(シーケンスモード)		 200 Mpts/ch
(インターリーブ・モード)		 175,560
SDS2104X PLUS 100MHz 4 + EXT 2GSa/s
(インターリーブモード)		 500,000 wfm/s
(シーケンスモード)		 200 Mpts/ch
(インターリーブ・モード)		 245,850
SDS2204X PLUS 200MHz 4 + EXT 2GSa/s
(インターリーブモード)		 500,000 wfm/s
(シーケンスモード)		 200 Mpts/ch
(インターリーブ・モード)		 386,540
SDS2354X PLUS 350MHz 4 + EXT 2GSa/s
(インターリーブモード)		 500,000 wfm/s
(シーケンスモード)		 200 Mpts/ch
(インターリーブ・モード)		 527,120

■特別キャンペーン対象機種、下記オプション無料進呈
シリーズ名 No オプション無料進呈
SDS2000X Plus ➀ SDS2000XP-PA 電力解析機能（ソフトウェア）
�� SDS2000XP-FlexRay FlexRay トリガ＆デコード（ソフトウェア）
�� SDS2000XP-1553B MIL-STD-1553B トリガ＆デコード（ソフトウェア）
�� SDS2000XP-CANFD CAN FD トリガ＆デコード（ソフトウェア）
�� SDS2000XP-I2S I2S トリガ＆デコード（ソフトウェア）
�� SDS2000XP-SENT SENT トリガ＆デコード（ソフトウェア）
�� SDS2000XP-FG 50MHz,  1チャンネル,  ビルトイン信号発生器（ソフトウェア）
�� SDS2000XP-Manch Manchester デコード（ソフトウェア）
�� SDS2000XP-4BW02 周波数帯域アップグレード 100MHz から 200MHz（ソフトウェア）
�� SDS2000XP-4BW03 周波数帯域アップグレード 200MHz から 350MHz（ソフトウェア）
�� SDS2000XP-4BW05 周波数帯域アップグレード 350MHz から 500MHz（ソフトウェア）


■優れた操作性
  • 1024×600解像度の10.1インチディスプレイ
  • 静電容量式タッチスクリーン、マルチタッチジェスチャをサポートし、指のタッチでトレースを効率的に移動またはスケーリングできます
  • 内蔵Webサーバーは、Webブラウザーを使用したLANポートのリモート制御をサポートします
  • 外部マウスおよびキーボードのサポート





■高分解能と低ノイズを実現
10 bitモードとズーム機能の組み合わせで、波形をより細かく低ノイズで表示します。
SDS2000X Plusの垂直・水平ズーム機能は、範囲を指定して信号を拡大することが可能で、より詳細な分析を行うことができます。垂直ズーム機能には更なる特長があり、元の垂直設定が維持され、入力段でオーバードライブが発生することがないため、歪みを最小限に抑えた状態で波形の詳細を観察することが可能です。




■パラメータの測定と統計
SDS2000X HDは、水平、垂直、各種、CH遅延の4つのカテゴリに分かれた、合計50種類以上のパラメータ測定をサポートしています。ゲート機能による測定期間の指定も可能です。また、本機能は演算波形、参照波形、ヒストリ波形においても利用することができます。
最大12種類のパラメータについて、現在値、最大値、最小値、標準偏差、平均値の統計データを同時に表示することができます。ヒストグラムによるパラメータの確率分布表示や、パラメータの時間変化を可視化するトレンド表示も利用可能です。これらの機能に加え、水平軸の測定においては、1フレームにつき最大1000もの信号エッジを処理することができるため、テスト効率を大幅に改善します。




■電源制御ループ応答解析
（ボード線図）
· SDS2000X Plusオシロスコープと信号ソースで電源制御ループの測定を可能とする、Bode Plot IIソフトウェアを標準で搭載しています。
· ​より優れた測定感度と確度を実現。電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード。ユーザーフレンドリーなUIデザイン、リスト表示とカーソル測定でより直感的に操作できます。







■仕様

帯域幅 100 MHz, 200 MHz, 350MHz（500 MHzへのアップグレード可）
サンプリングレート（最大） 2 GSa/s
波形キャプチャレート（最大） 500,000 wfm/s
チャンネル数 2/4 + EXT
トリガタイプ エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、シリアル
シリアルトリガ＆デコード 標準機能：I2C, SPI, UART/RS232, CAN, LIN
オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B
演算機能 2トレース
2 Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, average, ERES, 数式エディタ
測定機能 50種類以上のパラメータ、ヒストグラムとトレンド表示に対応した統計機能
データ処理・解析ツール サーチ、ナビゲート、ヒストリ、マスクテスト、ボード線図、電源解析（オプション）、カウンタ
デジタルチャンネル（オプション） 16チャンネル、波形キャプチャレート 最大500 MSa/s、メモリ長 最大50 Mpts
信号発生器（オプション） 1チャンネル、最大周波数 50 MHz、サンプリングレート 125 MSa/s、波形メモリ 16 kpts
インターフェース USB 2.0ホスト×2、USBデバイス×2、LAN、外部トリガ、補助出力（トリガ出力、合否判定）
プローブ（標準付属品） SP2035A、350 MHz、各チャンネルにつき1本
PP215、200 MHz、各チャンネルにつき1本
ディスプレイ 10.1インチTFT液晶、静電容量式タッチスクリーン（1024×600）


オプション 詳細  税込価格
SDS2000XP-2BW03 周波数帯域アップグレード 100MHz から 350MHz（ソフトウェア）（2チャンネル・モデル用） \157,960
SDS2000XP-4BW02 周波数帯域アップグレード 100MHz から 200MHz（ソフトウェア）（4チャンネル・モデル用） \193,160
SDS2000XP-4BW03 周波数帯域アップグレード 200MHz から 350MHz（ソフトウェア）（4チャンネル・モデル用） \193,160
SDS2000XP-4BW05 周波数帯域アップグレード 350MHz から（4チャンネル・モデル用） 500MHz（ソフトウェア） \193,160
SDS2000XP-FG 50MHz,  1チャンネル,  ビルトイン信号発生器（ソフトウェア） \38,500
SPL2016 16チャンネル・ロジック・プローブ  \64,790
SDS2000XP-16LA ロジック・アナライザ機能（ソフトウェア）（SPL2016 別途必要） \29,700
SDS2000XP-PA 電力解析機能（ソフトウェア） \47,190
DF2001A 電圧/電流プローブ・デスキュー・フィクスチャ \45,430
SDS2000XP-FlexRay FlexRay トリガ＆デコード（ソフトウェア） \47,190
SDS2000XP-1553B MIL-STD-1553B トリガ＆デコード（ソフトウェア） \47,190
SDS2000XP-CANFD CAN FD トリガ＆デコード（ソフトウェア） \47,190
SDS2000XP-I2S I2S トリガ＆デコード（ソフトウェア） \47,190
SDS2000XP-SENT SENT トリガ＆デコード（ソフトウェア） \47,190





■SDS2000X PLUS オシロスコープの製品紹介ビデオ↓
