SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ

SIGLENT(シグレント) SDS5000X HDシリーズ デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

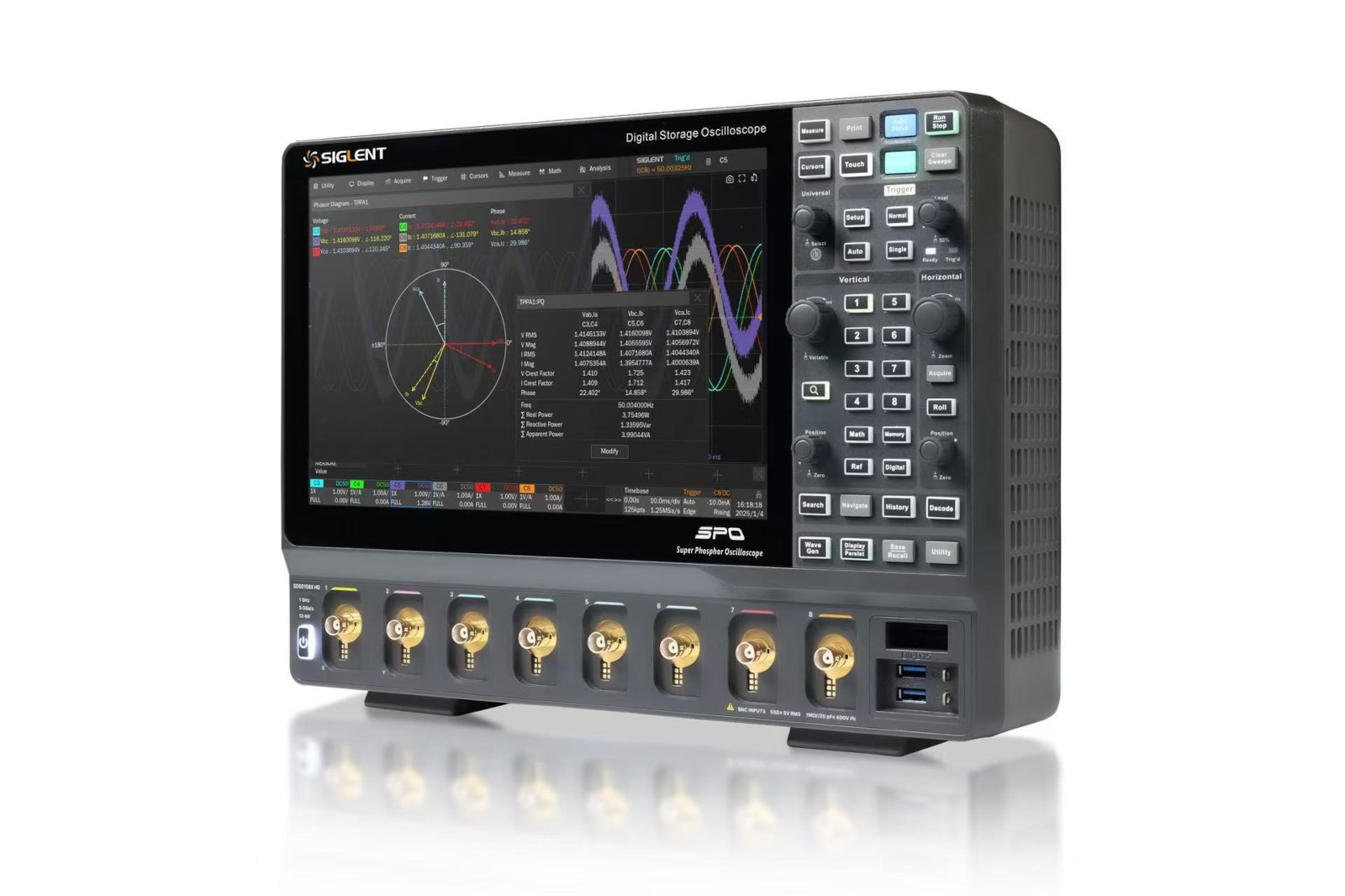

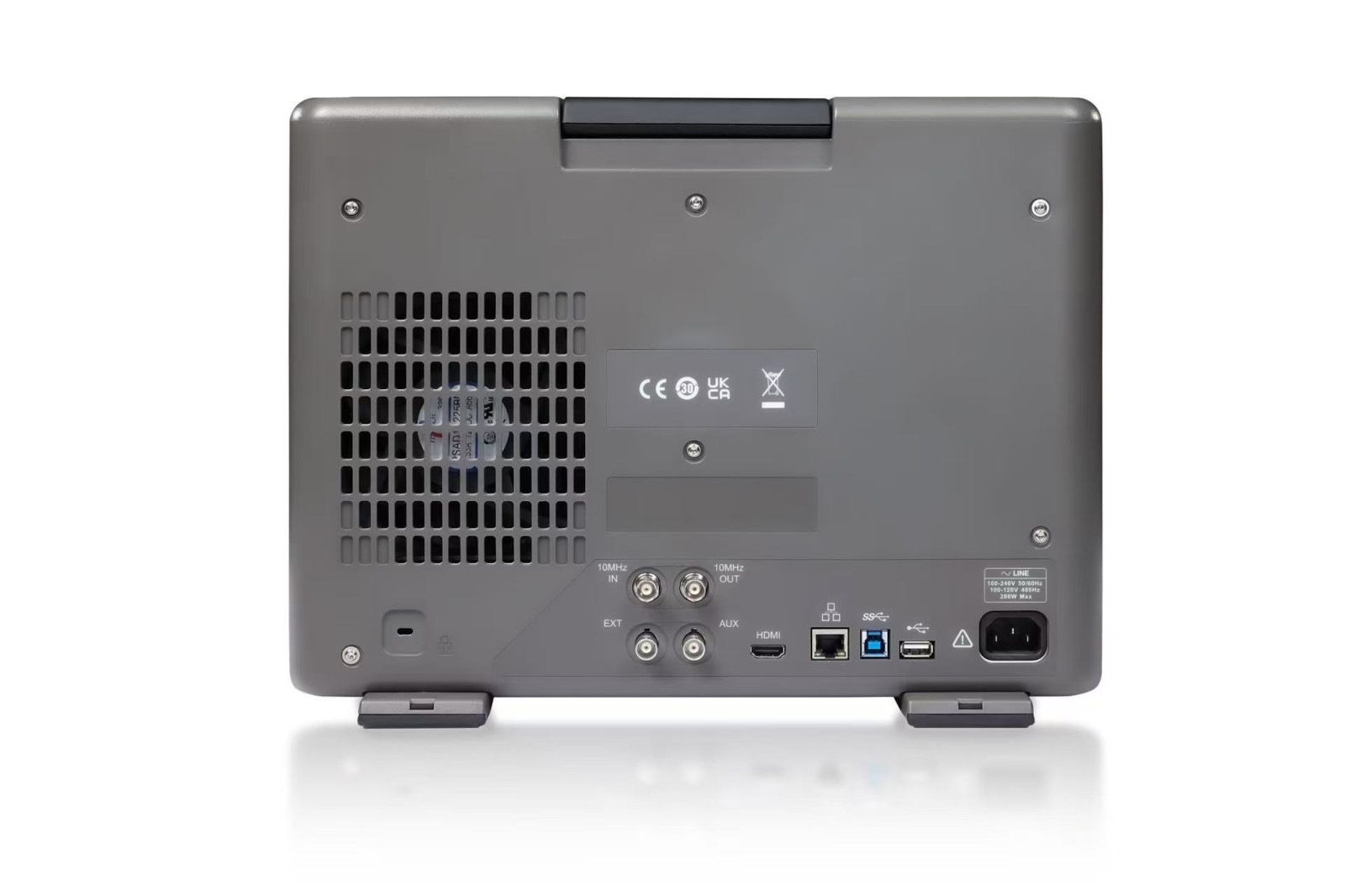

SDS5000X HDシリーズ デジタル・オシロスコープ

・350MHz、500MHz、1GHzモデル
・アナログチャネル 4/6/8ch + 外部トリガ 1ch
・デジタルチャネル 16ch
・最大サンプリングレート 5GS/s
・最大波形長 2.5Gポイント
・波形キャプチャレート 最大 650,000wfm/s（シーケンスモード時）
・1GHz時 代表ENOB（実効分解能）8.2ビット

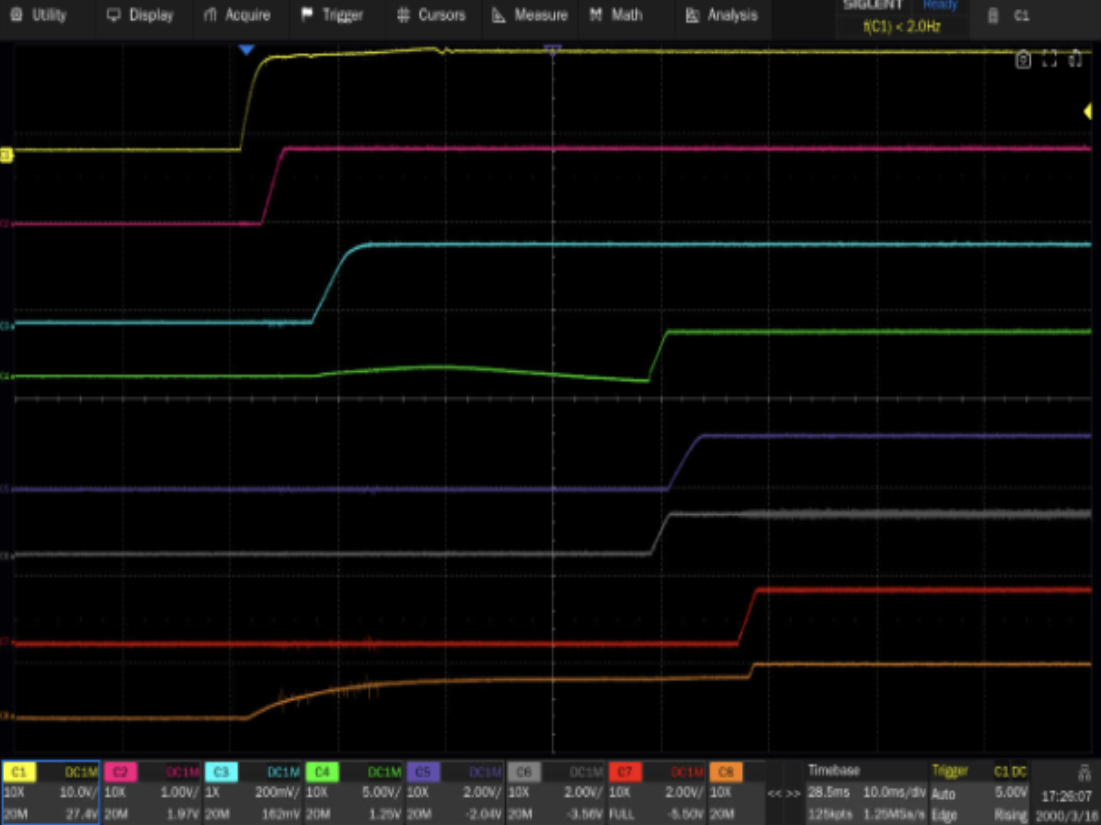

■起動シーケンス解析

現代の電子システムは多様なチップとモジュールで構成され、それらの初期化動作が相互干渉する可能性がある。起動シーケンス試験では、各回路モジュールからの信号が所定のタイミングで動作することを保証し、競合回避とシステム安定性を確保する。例えば通信システムにおける不適切な起動シーケンスはデータ伝送エラーの要因となり得る。

回路の複雑化に伴い、起動試験の難易度も増大する。SDS5000X HDは関連信号全体の起動プロセスをシングルショットで取得可能であり、測定時間の短縮・効率向上を実現するとともに、繰り返し試験に起因する誤差を最小化する。

8電源ラインを有する複雑な回路においても、当機能によりワンショット測定が可能となる。

起動シーケンス解析

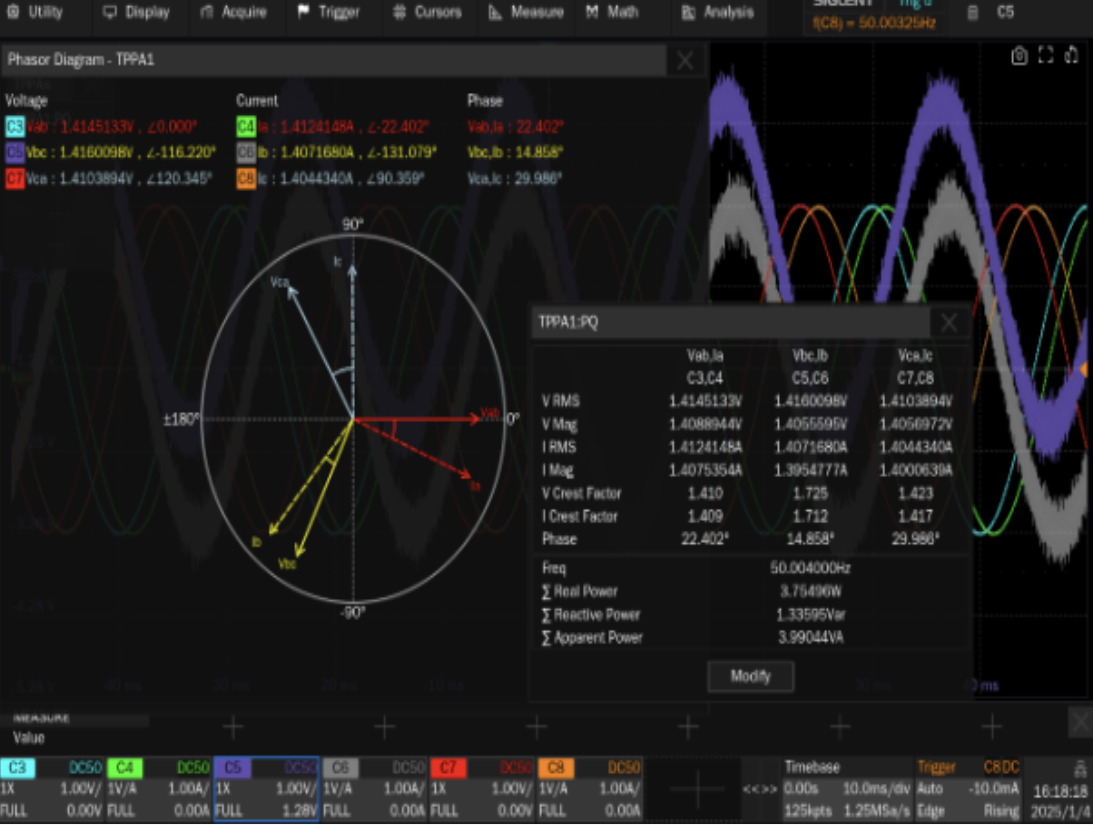

■三相電力解析
三相電力解析

8チャンネル・オシロスコープによる三相電力解析では、全相への同時接続が可能。三相電圧・電流信号を同期計測し、波形とパラメータをリアルタイムで高精度に取得。位相差の直接観察・比較による相平衡の確認を支援。高速フーリエ変換(FFT)機能により、多チャンネル対応オシロスコープは三相信号の高調波解析を実行。オプションの三相解析ソフトウェアは、電動機のベクトル線図試験、電力量評価、リプル解析、効率評価をサポート。

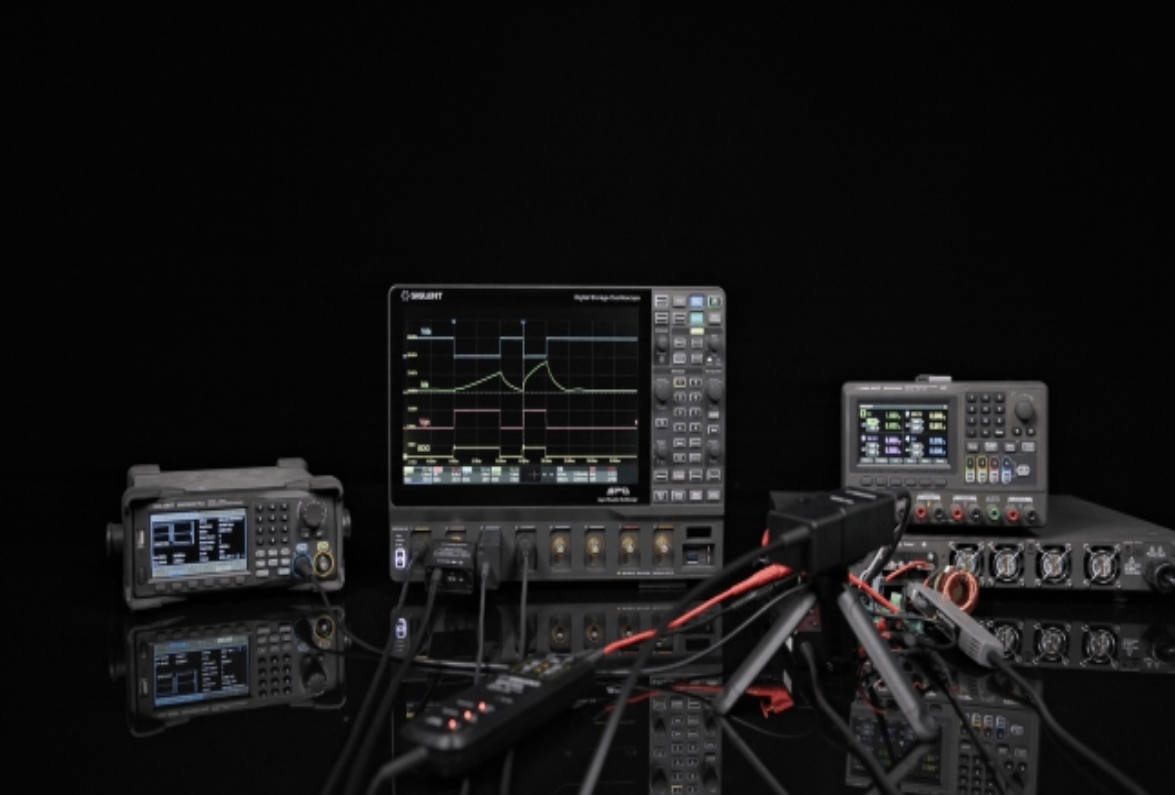

■ワイドバンドギャップ半導体向け包括的試験ソリューション

Siglent最新8チャンネル・オシロスコープと光アイソレーション・プローブの投入により、ワイドバンドギャップ半導体試験ソリューションが完成。SDS5000X HDはピコ秒(ps)台の立上り時間を実現し、炭化ケイ素(SiC)・窒化ガリウム(GaN)デバイスの高速スイッチング波形を捕捉。スイッチング時の過渡電圧・電流変化、オーバーシュートやリンギング特性を分析し、回路設計と信号整合性の最適化を実現。

ワイドバンドギャップ半導体向け包括的試験ソリューション


仕様

オシロスコープ仕様

モデル SDS5108X HD SDS5106X HD SDS5104X HD SDS5058X HD SDS5056X HD SDS5054X HD SDS5038X HD SDS5036X HD SDS5034X HD
価格（税込） ￥2,937,000 ￥2,640,000 ￥2,233,000 ￥2,288,000 ￥1,991,000 ￥1,705,000 ￥1,760,000 ￥1,562,000 ￥1,430,000
アナログチャンネル 8 + EXT 6 + EXT 4 + EXT 8 + EXT 6 + EXT 4 + EXT 8 + EXT 6 + EXT 4 + EXT
帯域幅 1 GHz 500 MHz 350 MHz
サンプルレート（最大） 5 GSa/s（ハーフ＆クォーターチャンネル）、2.5 GSa/s（フルチャンネル）
垂直分解能 12ビット
メモリ深度（最大） 2.5 Gpts/チャンネル（クォーターチャンネル）、1 Gpts/チャンネル（ハーフチャンネル）、500 Mpts/チャンネル（フルチャンネル）
波形取り込みレート（最大） 通常モード：最大160,000 wfm/s、シーケンスモード：最大650,000 wfm/s
トリガタイプ Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/Hold, Delay, Serial
シリアル トリガ＆デコード 標準：I²C, SPI, UART, CAN, LIN
オプション：CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429
自動測定 60以上のパラメータ：統計、ヒストグラム、トレンド、トラック対応
演算 8トレース、8 Mpts FFT、+, -, ×, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x, ln, lg など
データ解析 検索、ナビゲート、ヒストリ、マスクテスト、DVM、カウンタ、ヒストグラム、ボードプロット、電力解析、ダブルパルステスト
任意波形発生器（オプション） USB接続絶縁タイプ、1チャンネル、最大50 MHz、125 MSa/s、16 kpts
プローブ（標準） 500 MHz パッシブプローブ（1本/チャンネル）


付属品及びオプション

標準付属品 数量
USBケーブル1
クイックスタート1
パッシブプローブ（500 MHz、各チャンネル）1/チャンネル
校正証明書1
ワイヤレスマウス1
電源コード1

オプション（ソフトウェア） 概要
SDS5000HD-PA電力解析
SDS5000HD-PA3三相電力解析
SDS5000HD-I2SI²S トリガ＆デコード
SDS5000HD-1553BMIL-STD-1553B トリガ＆デコード
SDS5000HD-FlexRayFlexRay トリガ＆デコード
SDS5000HD-CANFDCAN FD トリガ＆デコード
SDS5000HD-SENTSENT トリガ＆デコード
SDS5000HD-Manchマンチェスター デコード
SDS5000HD-ARINCARINC429 トリガ＆デコード
SDS5000HD-8BW3T58ch、350 MHz→500 MHz 帯域幅アップグレード
SDS5000HD-8BW3TA8ch、350 MHz→1 GHz 帯域幅アップグレード
SDS5000HD-8BW5TA8ch、500 MHz→1 GHz 帯域幅アップグレード
SDS5000HD-6BW3T56ch、350 MHz→500 MHz 帯域幅アップグレード
SDS5000HD-6BW3TA6ch、350 MHz→1 GHz 帯域幅アップグレード
SDS5000HD-6BW5TA6ch、500 MHz→1 GHz 帯域幅アップグレード
SDS5000HD-4BW3T54ch、350 MHz→500 MHz 帯域幅アップグレード
SDS5000HD-4BW3TA4ch、350 MHz→1 GHz 帯域幅アップグレード
SDS5000HD-4BW5TA4ch、500 MHz→1 GHz 帯域幅アップグレード

オプションアクセサリ 概要
SPL201616チャンネルロジックプローブ
DF2001A電力解析デスキューフィクスチャ
STB3STB3 デモ信号源
USB-GPIBUSB-GPIB アダプタ
SAG1021IUSB接続絶縁タイプ信号発生器、1チャンネル、最大50 MHz、125 MSa/s、16 kpts
SP6150A高速パッシブプローブ：1.5 GHz、10倍、入力インピーダンス 1.8 pF || 500 Ω
SAP2500D高速差動プローブ：2.5 GHz、10倍、差動入力インピーダンス 1 pF || 200 kΩ、入力範囲 ±4 V、オフセット範囲 ±8 V、SAPBusインターフェース
SAP2500高速アクティブプローブ：2.5 GHz、10倍、入力インピーダンス 1.1 pF || 1 MΩ、入力範囲 ±8 V、オフセット範囲 ±12 V、SAPBusインターフェース
SAP1000高速アクティブプローブ：1 GHz、10倍、入力インピーダンス 1.2 pF || 1 MΩ、入力範囲 ±8 V、オフセット範囲 ±12 V、SAPBusインターフェース
HPB4010高電圧パッシブプローブ：DC〜40 MHz、1000倍、入力インピーダンス 3.0 pF || 100 MΩ、最大入力差動電圧 DC：0〜10 kVDC、AC：≦7 kVrms（正弦波）、20 kVp-p（パルス）
SDP6150A高電圧差動プローブ：100 MHz、50X／500X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V／CATII 1000 V、DC 5 V電源供給
SDP6150D高電圧差動プローブ：40 MHz、100X／1000X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V／CATII 1000 V、DC 5 V電源供給
SAP1000H高電圧差動プローブ：1 GHz、50X／500X、差動インピーダンス 1 pF || 200 kΩ、入力範囲 ±60 V、オフセット範囲 ±42 V、SAPBusインターフェース
DPB1500D高電圧差動プローブ：50 MHz、500X／5000X、最大差動試験電圧（DC＋ピークAC）±1300 V、CATII 1000 V、DC 12 V電源供給
DPB1500A高電圧差動プローブ：100 MHz、500X／5000X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V／CATII 1000 V、USB 5 V電源供給
DPB150A高電圧差動プローブ：100 MHz、50X／500X、最大差動試験電圧（DC＋ピークAC）±1500 V、CATIII 600 V／CATII 1000 V、USB 5 V電源供給
DPB5700高電圧差動プローブ：70 MHz、100X／1000X、最大差動試験電圧（DC＋ピークAC）±7000 V、CATIII 1000 V、USB 5 V電源供給
DPB5700A高電圧差動プローブ：100 MHz、100X／1000X、最大差動試験電圧（DC＋ピークAC）±7000 V、CATIII 1000 V、USB 5 V電源供給
SCP5030A電流プローブ：DC〜50 MHz、1 V/Aおよび0.1 V/A、最大電流30 Arms／50 Apk、300 V、SAPBusインターフェース
SCP5030電流プローブ：DC〜50 MHz、1 V/A、最大電流30 Arms／50 Apk、300 V、SAPBusインターフェース
SCP5100電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流150 Arms／300 Apk、CAT I 300 V、SAPBusインターフェース
SCP5500電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流500 Arms／750 Apk、CAT I 300 V、SAPBusインターフェース
CPL5100電流プローブ：DC〜600 kHz、0.1 V/Aおよび0.01 V/A、最大電流50〜100 A p-p、DC 12 V電源供給
CP4020電流プローブ：DC〜200 kHz、50 mV/Aおよび5 mV/A、最大電流20 Arms／60 A p-p、CAT II 600 V／CAT I 1000 V、DC 9 V電源供給
CP4050電流プローブ：DC〜100 kHz、50 mV/Aおよび5 mV/A、最大電流50 Arms／140 A p-p、CAT II 600 V／CAT I 1000 V、DC 9 V電源供給
CP4070A電流プローブ：DC〜300 kHz、50 mV/Aおよび5 mV/A、最大電流70 Arms／200 A p-p、CAT II 600 V／CAT I 1000 V、DC 9 V電源供給
CP6030A電流プローブ：DC〜100 MHz、1 V/Aおよび0.1 V/A、最大電流30 Arms／50 Apk、300 V、DC 12 V電源供給
CP6150電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流150 Arms／300 Apk、CAT I 300 V、DC 12 V電源供給
CP6500電流プローブ：DC〜12 MHz、0.1 V/Aおよび0.01 V/A、最大電流500 Arms／750 Apk、CAT I 300 V、DC 12 V電源供給
SAP4000Pパワーレールプローブ：DC〜4 GHz、1:1、最大入力電力 50 kΩの周波数
ODP6050B絶縁型光プローブ：DC〜100 MHz、50X、最大差動試験電圧（DC＋ピークAC）±25 V、電源は +6.0 V DC、DC 5 Vアダプタまたは7.4 Vバッテリ
ODP6100B絶縁型光プローブ：DC〜100 MHz、50X、最大差動試験電圧（DC＋ピークAC）±25 V、電源は +6.0 V DC、DC 5 Vアダプタまたは7.4 Vバッテリ
BAG-S2バッグ


付属品及びオプション

製品カタログ
SIGLENT総合カタログ
ユーザーズガイド
SIGLENT（シグレント）SDS5000X HD データシート（英語）
SIGLENT（シグレント）SDS5000X HD クイックガイド（英語）
