SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ
SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ

SIGLENT(シグレント) SDS6000Lシリーズ デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDS6000Lシリーズ デジタル・オシロスコープ

・最高64台まで並列接続可能
・周波数帯域： 500 MHz、1 GHz、2 GHz
・チャンネル数： 4/8
・最高サンプルレート： 5 GSa/s （10 GSa/s ESRモード）
・最大レコード長： 500 Mポイント
・最高波形キャプチャレート： 170,000 wfm/s（ノーマルモード）、750,000 wfm/s（シーケンスモード）

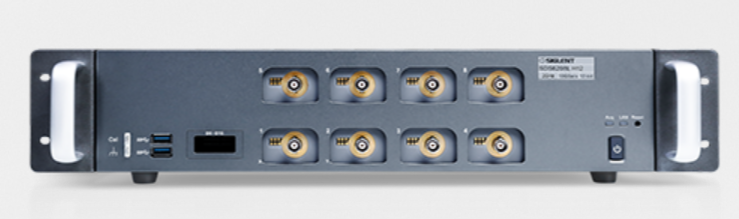

・スクリーン無しのロープロファイル筐体


■柔軟なマルチ・チャンネル高速アクイジション・システム

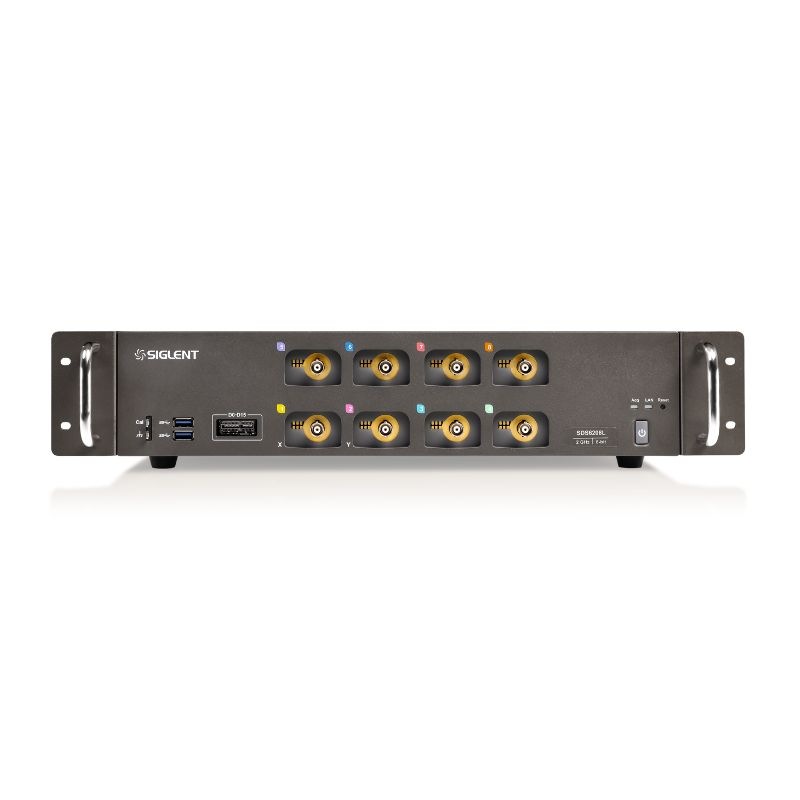

標準的なラックマウント・サイズ、高さは4チャンネルモデルは1U、8チャンネルモデルは2U

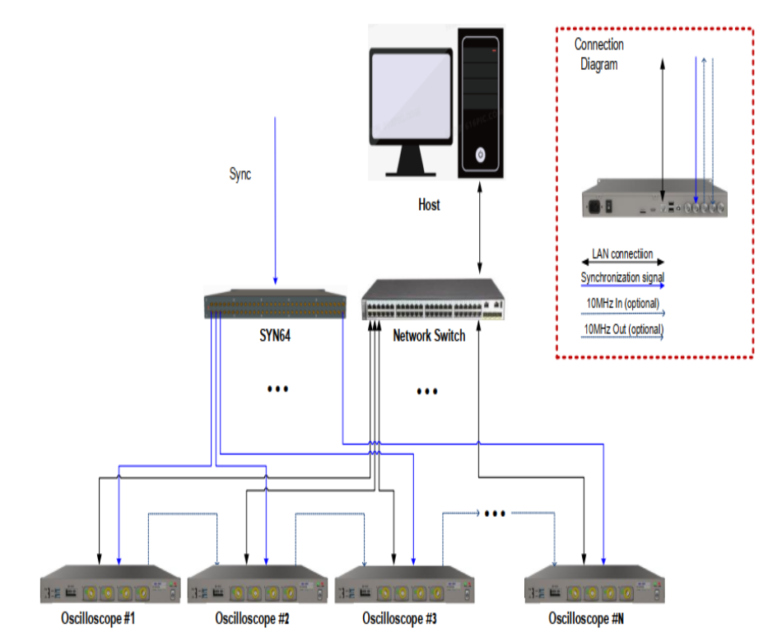

64チャンネル同期分配器SYN64からの低スキューの同期信号をトリガとして、複数のユニットを組み合わせて最大512チャンネルの高速アクイジション・システムを構築

1000MのLANで各ユニットにアクセスすることができ、SCPIコマンドセット、LabViewおよびIVIドライバをサポートし容易にデータ収集が可能、LANポートはLXI準拠

サンプリングクロックは、10 MHzの入力クロックと出力クロックをデイジーチェーンでカスケード接続することで、テストシステム内の全てのユニット間で同期をとることが可能

マルチ・チャンネル高速アクイジション・システム

■高速な波形更新レート
高速な波形更新レート

SDS6000Lは最大170,000 wfm/sの波形更新レートにより、異常信号や低頻度のイベントを容易に捕捉することが可能です。シーケンスモードでは、最大750,000 wfm/sに達します。

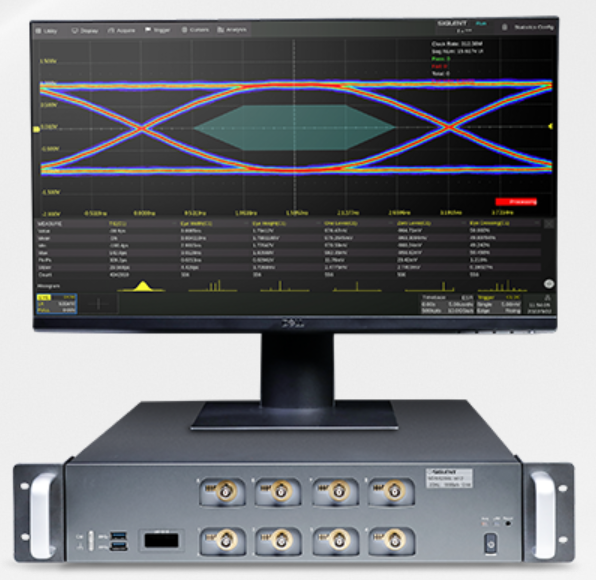

■アイダイアグラムとジッタ解析

SDS6000Lシリーズは、シリアルデータから基準クロックを自動で抽出し、アイダイアグラムを生成することができます。複数のアイ/ジッタパラメータの測定やアイダイアグラムのマスクテストにも対応しています。

アイダイアグラムとジッタ解析

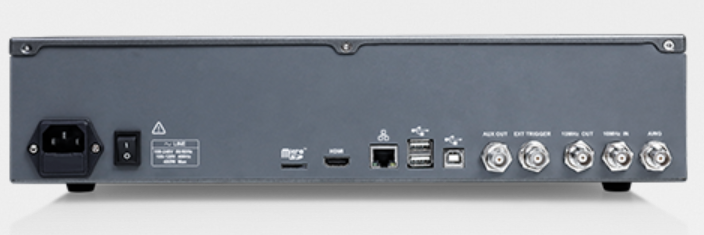

■充実したインターフェース
充実したインターフェース

SDS6000Lは、HDMI（1280×800）×1、USBホスト3.0×2、USBホスト2.0×2、USBデバイス2.0（USBTMC）×1、1000M LAN（VXI-11 / Telnet / Socket）×1、Micro SDカード×1、補助出力（合否判定、トリガ出力）×1、10 MHz入力×1、10 MHz出力×1のインターフェースを備えています。




仕様



オシロスコープ仕様

型名

SDS6208L / SDS6204L

SDS6108L / SDS6104L

SDS6058L / SDS6054L

チャンネル数

8/4 + EXT

8/4 + EXT

8/4 + EXT

帯域幅

2 GHz

1 GHz

500 MHz

最大サンプルレート

5 GSa/s（各チャンネル）

最大メモリ深度

500 / 250 / 125 Mpts

最大波形キャプチャレート

170,000 / 750,000 wfm/s

垂直分解能

8-bit（ERES使用で最大12-bit）

トリガタイプ

Edge, Slope, Pulse, Window, Runt, Interval, 等

シリアルデコード

I2C, SPI, UART, CAN, LIN 他

測定機能

50以上のパラメータ

演算機能

4演算トレース + 数式対応

データ解析

検索、ヒストリー、マスクテストなど

デジタルチャンネル

16ch, 最大1 GSa/s

波形発生器（オプション）

最大25 MHz、125 MSa/s

I/O

HDMI, USB3.0, LAN, AUX, 外部トリガ等

標準プローブ

500 MHzプローブ（1本/CH）



付属品及びオプション



付属品

数量

USBケーブル

1

クイックスタート

1

パッシブプローブ

1/チャンネル

校正証明書

1

ワイヤレスマウス

1

電源コード

1



オプションアクセサリ

型番

16チャンネルロジックプローブ

SPL2016

電力解析用デスキュー治具

DF2001A

STB3デモ信号源

STB3

高速パッシブプローブ

SP6150A

高速アクティブプローブ

SAP1000 / SAP2500

高電圧プローブ

HPB4010

高速差動プローブ

SAP2500D

高電圧差動プローブ

DPB1300〜DPB5700A

電流プローブ

CPシリーズなど

パワーレールプローブ

SAP4000P

同期分配器（64チャンネル）

SYN64



ソフトウェアオプション

型番

波形発生器

SDS6000L-FG

電力解析

SDS6000L-PA

アイダイアグラム／ジッタ解析

SDS6000L-EJ

I2S トリガ＆デコード

SDS6000L-I2S

MIL-STD-1553B トリガ＆デコード

SDS6000L-1553B

FlexRay トリガ＆デコード

SDS6000L-FlexRay

CAN FD トリガ＆デコード

SDS6000L-CANFD

SENT トリガ＆デコード

SDS6000L-SENT

Manchester デコード

SDS6000L-Manch

CAN XL デコード

SDS6000L-CANXL

SpaceWire デコード

SDS6000L-SpaceWire

USB2.0 デコード

SDS6000L-USB20

ARINC429 デコード

SDS6000L-ARINC



資料ダウンロード



製品カタログ

SIGLENT SDS6000Lシリーズ カタログ

ユーザーズガイド

SIGLENT（シグレント）SDS6000L ユーザー・マニュアル（英語）

SIGLENT（シグレント）SDS6000L データ・シート（英語）

SIGLENT（シグレント）SDS6000L クイック・スタート（英語）

SIGLENT（シグレント）SDS6000L プログラミング・ガイド（英語）
