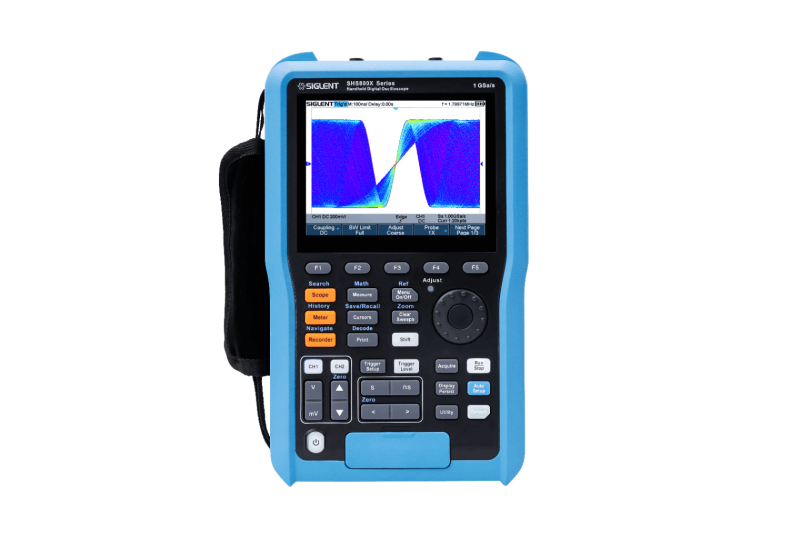

SIGLENT (シグレント) SHS800X ハンドヘルドオシロスコープ(型番:SHS810X、100MHz、2チャンネル)

通常価格:円(税込)

販売価格:149,160 (税込)
(0point)

↑ ↓

お気に入りリストに追加 この商品について問い合わせる

主な特徴
オシロスコープ、シリアルトリガー、デコーダー、スペクトル解析、データロガー、マルチメーターの機能を便利でポータブルなデザインに統合
100 MHzまたは200 MHz帯域幅のモデル
サンプリングレート:1GSa/s(1チャンネル)、500MSa/s(2チャンネル)
最大12Mptsまでの記録長 最大22時間までの波形記録
IP定格: IP51


型番
帯域幅 チャンネル サンプリングレート マルチメーター 絶縁レベル メモリ深度 価格
SHS810X
100 MHz 2 1 GSa/s 電圧、電流、抵抗、その他8つの一般的な機能 - 12 Mpts \149,160
SHS820X
200 MHz 2 1 GSa/s 電圧、電流、抵抗、その他8つの一般的な機能 - 12 Mpts \193,160




5つの機能を1台に集約
2チャンネルオシロスコープ True RMSマルチメータ レコーダ
サンプリングロガー
測定ロガー シリアルトリガ&デコーダ FFTスペクトル解析




使い勝手の良いポータブル設計
フロントパネルはA4用紙よりも小さいサイズで、機器の小型化を実現しており、リアパネルには縦置きを可能にするサポートフレームを備え、側面のナイロン製ハンドルは手持ちで操作するのに便利な形状になっています。付属のキャリーケースには、機器本体やプローブ、その他のアクセサリを収納することが可能で、フィールドワークや出張作業での携帯に最適です。



保護機能と寿命に優れたバッテリー
大容量6900 mAの充電式リチウムバッテリーは、充電無しで最大5.5時間の連続稼働が可能です。また、UL認証も取得しており、安全性と寿命の両面において優れた性能を有しています。バッテリーは測定器本体に装着したまま充電することも、取り外して外部充電器で充電することも可能です。







■ オシロスコープ機能仕様
  SHS810X SHS820X
帯域幅 100 MHz 200 MHz
サンプリングレート(最大値) 2チャンネルで 1つの 1 GSa/s ADCを共有。 2チャンネル使用時の各チャンネルの最大サンプリングレートは500 MSa/sです。1チャンネル使用時のそのチャンネルの最大サンプリングレートは1 GSa/sです。
チャンネル アナログオシロスコープ 2チャンネル、マルチメータ 1チャンネル
メモリ長(最大値) 6 Mpts/ch(2チャンネル使用時)、12 Mpts/ch(1チャンネル使用時)
波形キャプチャレート(最大値) 100,000 wfm/s(ノーマルモード)、 400,000 wfm/s(シーケンスモード)
トリガタイプ エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ
シリアルトリガ&デコーダ IIC, SPI, UART, CAN, LIN
データロガー(デコーダ) サンプリングロガー - 最大サンプリングレート 25 kSa/s、最小サンプリングレート 1 Sa/s
測定ロガー – 最大インターバル 10分、最小インターバル 0.1秒、ログ最大項目数 4
I/O USBホスト、USBデバイス
最大入力電圧(オシロスコープ) CAT II 300 Vrms(BNC信号と保護接地間)
CAT II 300 Vrms (BNCグランドと保護接地間)
CAT III 300 Vrms(BNC信号とBNCグランド間)
最大入力電圧(マルチメータ) CAT III 300 Vrms, CAT II 600 Vrms
プローブ PP510 PP215


■マルチメーター機能仕様
最大分解能 6000 Counts
DC電圧 60 mV ±1%±15 digit
600 mV-600 V ±1%±5 digit
1000V ±1.5%±5digit
AC電圧(45 Hz〜400 Hz) 60 mV ±1%±15 digit
600 mV-600 V ±1%±5 digit
750V ±1.5%±5digit
DC電流 60 mA-600 mA ±4%±10digit
6 A-10 A ±5%±5 digit
AC電流 (45 Hz〜400 Hz) 60 mA-600 mA ±4%±10digit
6 A-10 A ±5%±5 digit
静電容量 40 nF ±5%±50 digit
400 nF-400 μF ±5%±5 digit
抵抗 600 Ω-6 MΩ ±1%±5 digit
60 MΩ ±4%±5 digit
導通 < 50 Ωで導通ブザーが鳴動
ダイオード 0-2 V


■その他
ディスプレイ 5.6インチ TFT液晶(640×480)
電源 大容量6900 mA充電式リチウムバッテリー
寸法 276 mm * 168 mm * 68 mm
付属品 受動プローブ2本、テストリード、USBケーブル、DCアダプタ、電源コード


SHS800Xシリーズ関連資料をご利用してください。↓
SHS800X
ハンドヘルド
オシロスコープ
Siglent time-domain products catalog ☞ダウンロードはこちら
SHS800X&SHS1000X UserManual ☞ダウンロードはこちら
Siglent Probe Datasheet ☞ダウンロードはこちら
Siglent Products Selection Guide ☞ダウンロードはこちら
SHS800X SHS1000X DataSheet ☞ダウンロードはこちら
