製品の概要

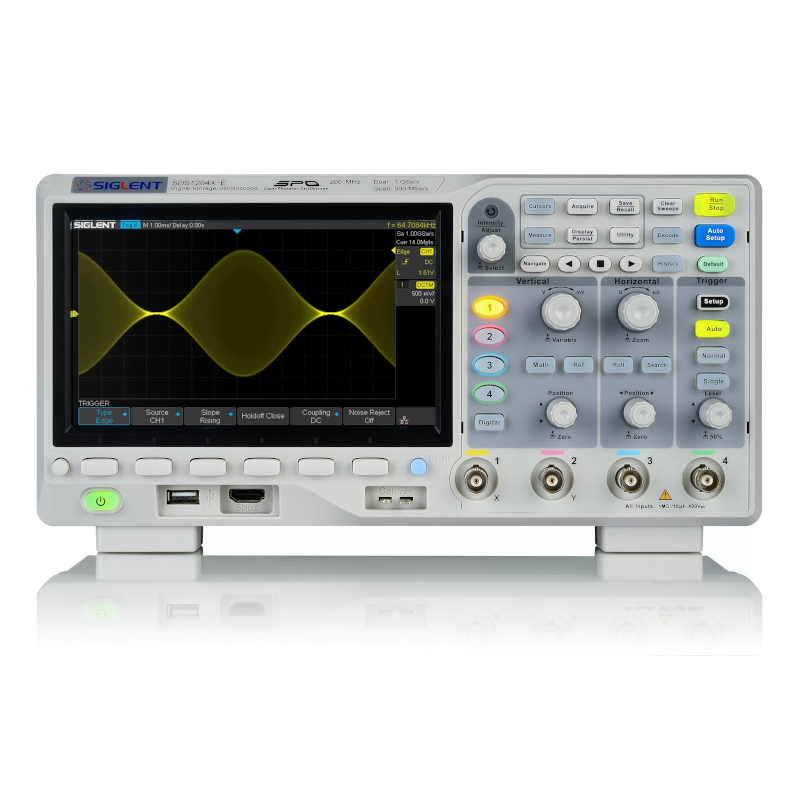

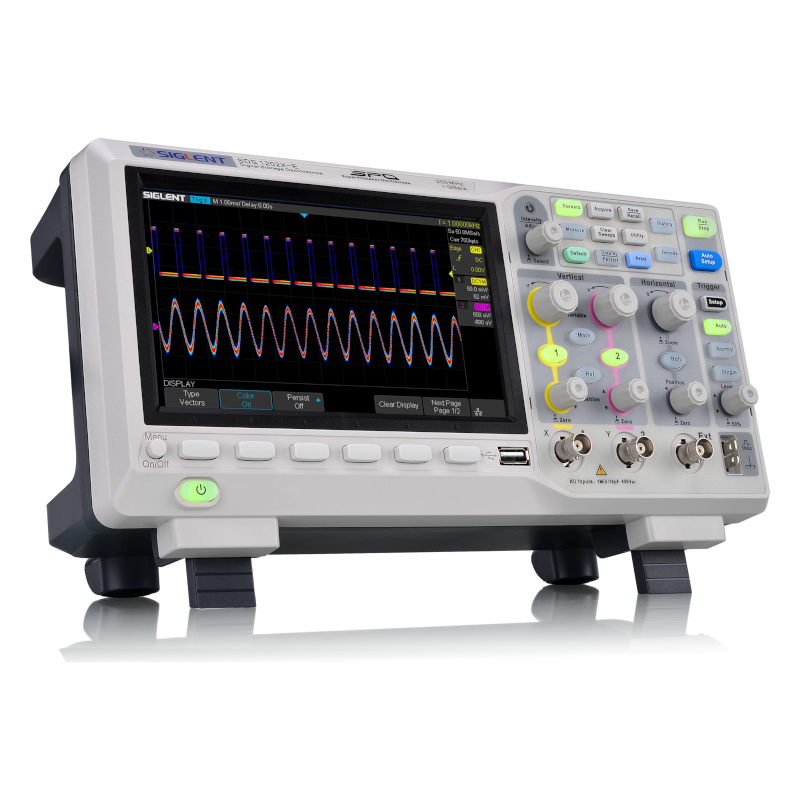

SDS1000X-Eシリーズは、信号忠実度と性能に優れた新世代のSPO(Super-Phosphor Oscilloscope)技術を採用しています。これにより、システムノイズも業界の類似製品よりも低減されています。このシリーズは、最小垂直入力範囲が500 uV / div、高感度で低ジッタの革新的なデジタルトリガシステム、400,000フレーム/秒(シーケンスモード)の波形キャプチャレートを特長としています。
特徴的な機能

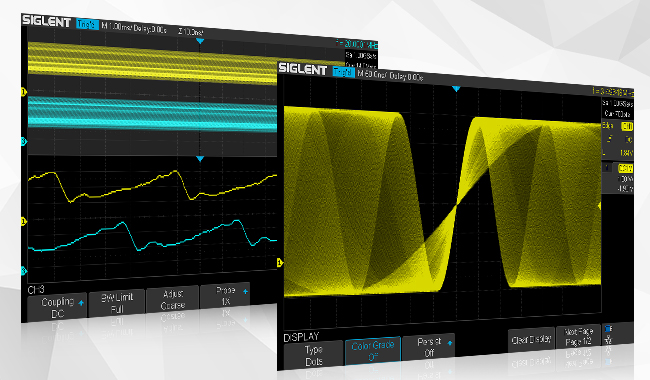

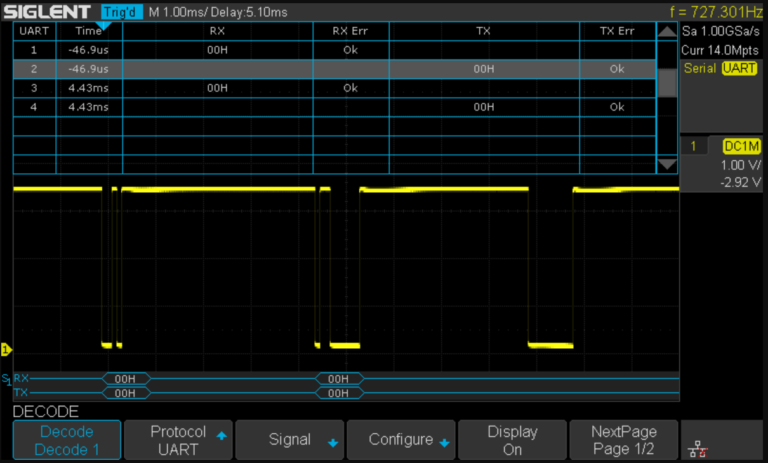

SDS1000X-Eは、このクラスの他のモデルにはない256レベルの輝度グレーディング表示機能と色温度表示モードも採用しており、視覚的なデータ解釈を向上させています。さらに、SIGLENTの最新オシロスコープ製品は、シリアル・バス・トリガを含む複数の強力なトリガ・モードをサポートしており、IIC、SPI、UART、CAN、LINバスタイプのシリアルバスデコードが含まれています。また、X-Eモデルには、ヒストリ波形の記録と、拡張された波形の記録と分析を可能にする順次トリガも含まれています。
高性能なFFT演算機能

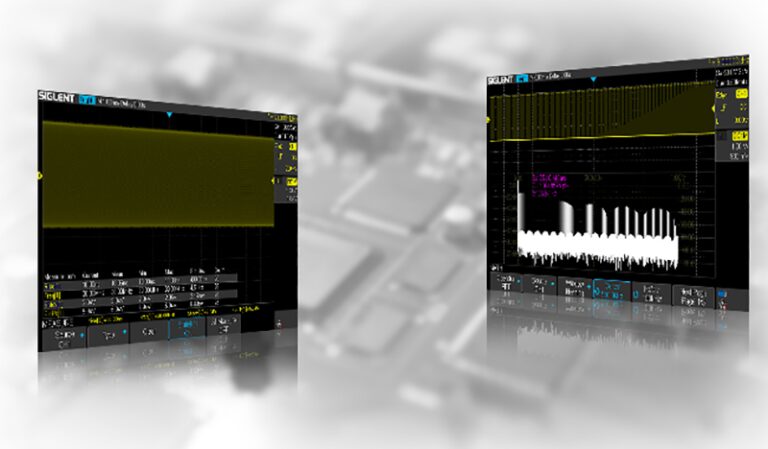

SDS1000X-Eには、信号スペクトルを観測する際に非常に高い周波数分解能を提供する100万ポイントの新しいFFT演算機能が装備されています。この機能は、信号の周波数特性を詳細に分析する際に非常に有用です。
迅速かつ正確な測定値提供
新しいデジタル設計には、取得とフロントパネルの応答を遅らせることなく、迅速かつ正確に測定値を提供するハードウェアコプロセッサーも含まれています。これにより、高効率で信頼性のある測定が実現されます。
多彩な拡張性とリモートコントロール
SDS1000X-Eは、検索とナビゲート、ボード線図、16個のデジタルチャンネル(オプション)、外部USB給電25 MHz AWGモジュール(オプション)、USB WIFIアダプタ(オプション)など、多彩な拡張機能を提供します。さらに、Webブラウザ経由でのリモートコントロールが可能な組み込みアプリケーションも搭載されており、操作の柔軟性と利便性を高めています。
優れた性能とコスト効率
SIGLENTの新しいSDS1000X-Eの機能と性能は、この価格帯の他のどこにも対応できないものであり、信号テストと波形分析のニーズに合った高性能なオシロスコープを提供しています。
型番
|
帯域幅 |
チャンネル数 |
リアルタイム
サンプリングレート |
最大波形 |
メモリ長 |
価格 |
|
200 MHz |
4 |
1 GSa/s |
100,000 wfm/s(ノーマルモード)
400,000 wfm/s(シーケンスモード) |
14 Mpts |
\133,430 |
|
100 MHz |
4 |
1 GSa/s |
100,000 wfm/s(ノーマルモード)
400,000 wfm/s(シーケンスモード) |
14 Mpts |
\87,670 |
|
200 MHz |
2+EXT |
1 GSa/s |
100,000 wfm/s(ノーマルモード)
400,000 wfm/s(シーケンスモード) |
14 Mpts |
\66,550 |
