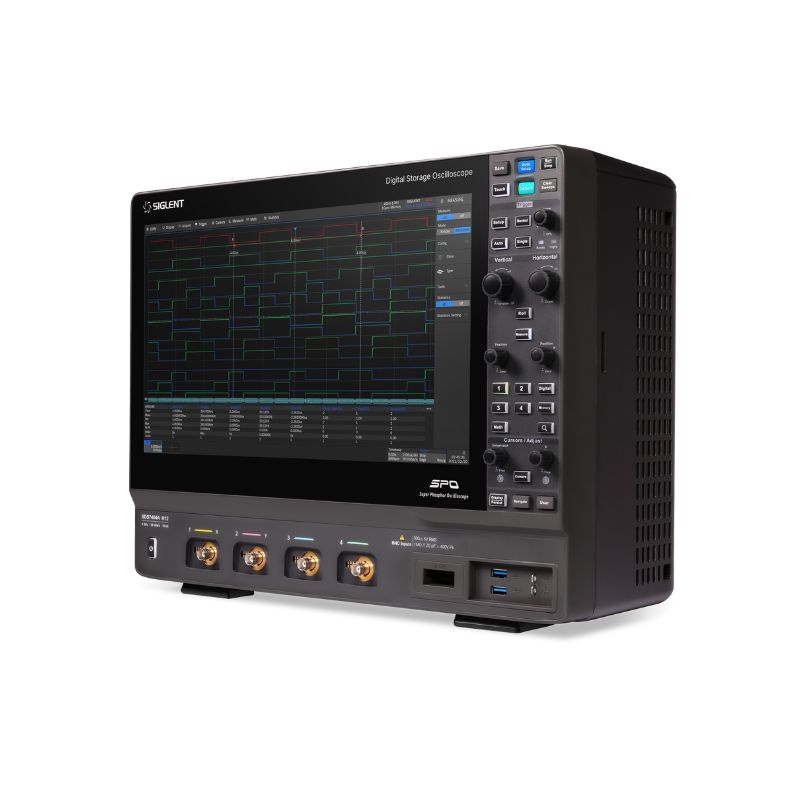

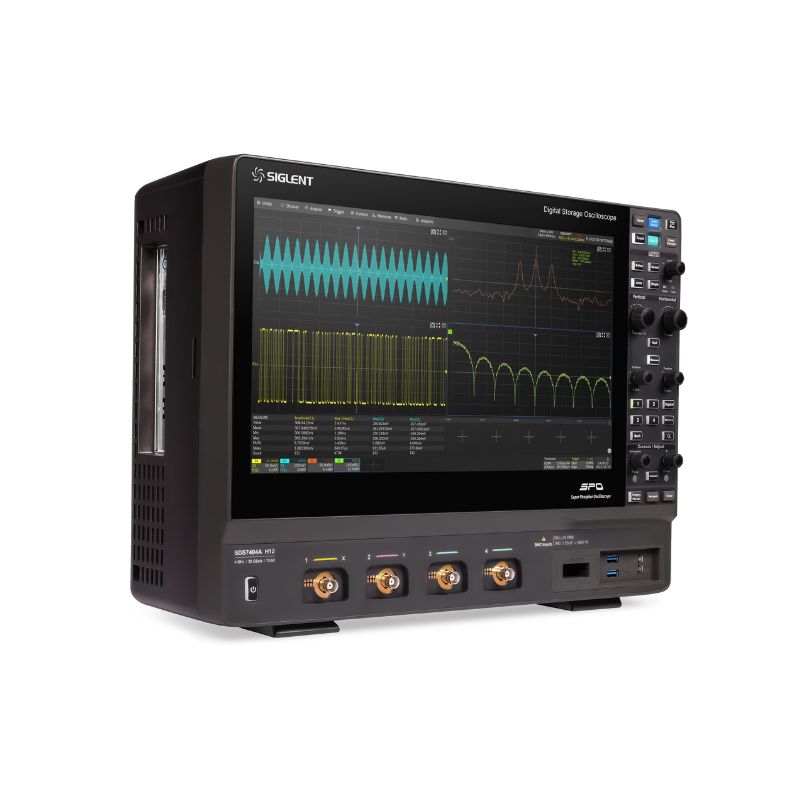

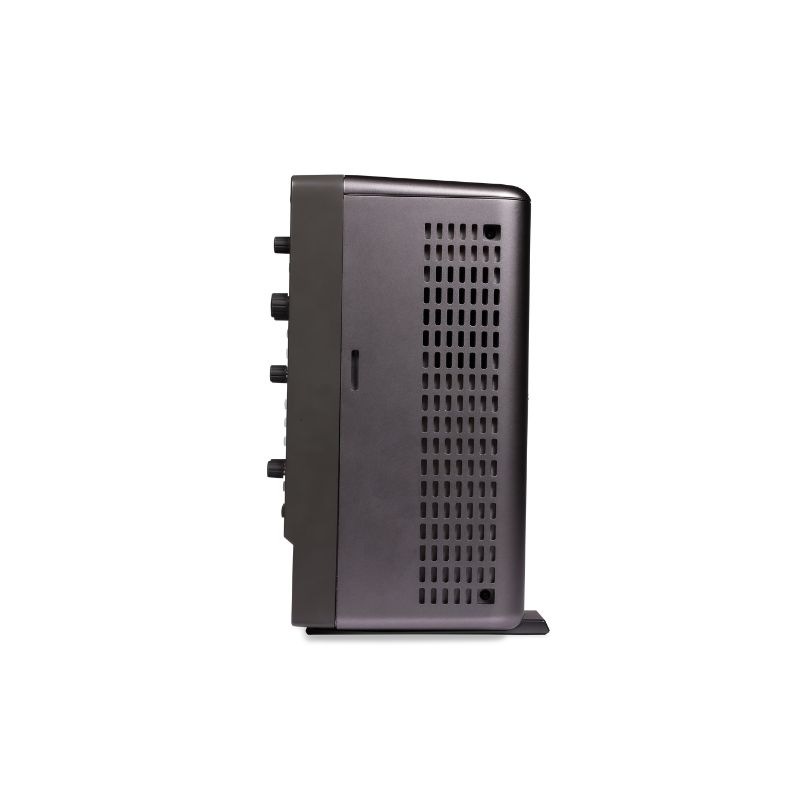

SDS7000Aシリーズ デジタル・オシロスコープ
特徴
- ■高分解能12ビットADC搭載
- ■周波数帯域： 3 GHz、4 GHz
- ■チャンネル数： 4
- ■最高サンプルレート： 20 GSa/s
- ■最大レコード長： 500 Mポイント/ch（オプション 1 Gポイント/ch）
- ■最高波形キャプチャレート： 1,000,000 wfm/s
- ■15.6インチ タッチスクリーンLCD
| 帯域幅 | チャンネル数 | サンプリングレート | 波形キャプチャレート | メモリ長 | 税込価格（円） |
SDS7304A | 3 GHz | 4 + EXT | 20 GSa/s
(デュアルチャネル) | 1,000,000 wfm/s | 標準: 500 Mpts/ch オプション: 1 Gpts/ch | \3,682,800 |
SDS7404A | 4 GHz | 4 + EXT | 20 GSa/s
(デュアルチャネル) | 1,000,000 wfm/s | 標準: 500 Mpts/ch オプション: 1 Gpts/ch | \4,786,760 |
| SDS7604A | 6 GHz | 4 + EXT | 20 GSa/s
(デュアルチャネル) | 1,000,000 wfm/s | 標準: 500 Mpts/ch オプション: 1 Gpts/ch | \7,480,000 |
■信号を完璧に復元
20 GSa/sのサンプリングレートで、信号を歪みなく取り込めます。最大1 Gpts/chの長いメモリ長は、最大サンプリングレートで50ミリ秒までの完全な信号シーケンスを隙間なく取り込めます。保存されたトレース全体を解析するために、サーチ・ナビゲーションやヒストリー機能を使用できます。12ビットADCでサンプルしているので量子化誤差が少なく、エンジニアが波形の詳細を正確に観測するのに役立ちます。
■高速プラットフォーム
SDS7000AはX86プロセッサを利用することで、システムの応答速度、測定速度、操作速度、および分析速度が大幅に向上し、将来の解析機能拡張の余裕もあります。

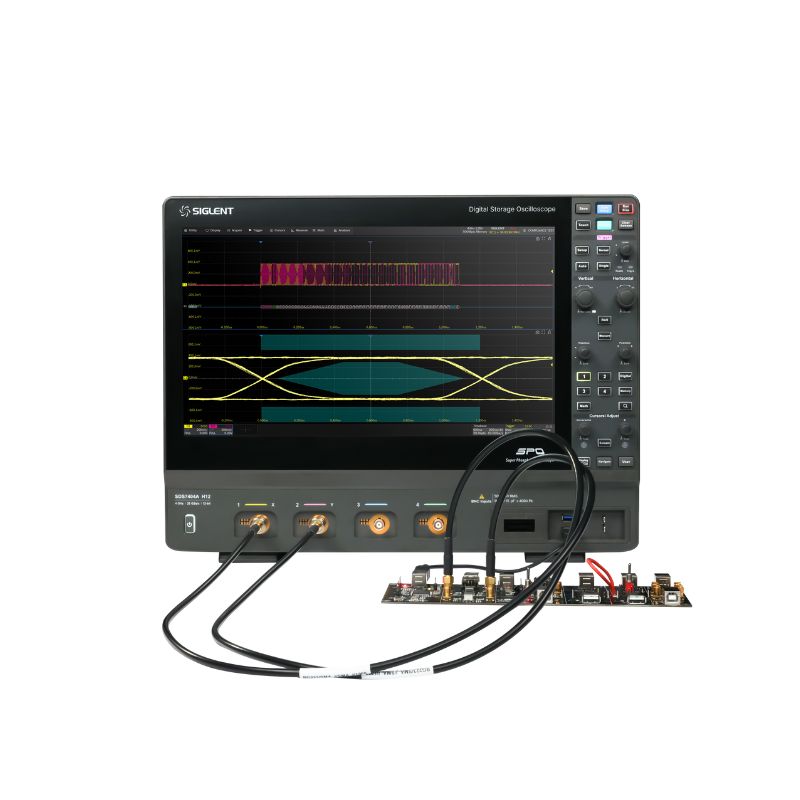

■アイ/ジッター解析
高速システムの信号整合性解析の中核として、アイダイアグラムは高速通信信号を特徴付けます。システムの品質は、シンボル間クロストーク、ノイズ、帯域幅の影響を観察することで評価できます。ジッター解析は、システム内の小さなタイミング変化の統計的分布を特徴付け、デジタル通信システムや高速信号伝送のデバッグの際によく使用されます。SDS7000Aシリーズは、ジッターとアイの特性に関する自動パラメータ測定をサポートしています。簡単なセットアップと自動測定により、デバッグを迅速化し、エンジニアリング設計のテストを簡素化します。
■プロトコル コンプライアンス テスト
SDS7000Aを使用して、SIGLENTはUSB 2.0、100base-TX、1000base-T、100base-T1、1000base-T1を含む通信規格に対するシステムの評価を行う組み込みのコンプライアンステストソリューションを提供します。ユーザーはテスト項目を柔軟に設定でき、ソフトウェアはオシロスコープを制御してテストを自動的に完了し、規格リファレンスと比較した後に信号テスト結果（合格/不合格）を自動的に提供します。これにより、重要な信号と伝送の問題を迅速に特定し、解決するのに役立ちます。
■SAP5000Dアクティブ差動プローブ（5GHz）
SAP5000Dは、最大5GHzの帯域幅と低ノイズを提供する、最高性能のアクティブ差動プローブキットです。高い入力抵抗と低入力容量により、測定システムが負荷に与える影響を最小限に抑えられます。SAP5000DアクティブプローブはSAPBusインターフェースを利用し、SDS5000X、SDS6000A、SDS7000Aシリーズを含むオシロスコープに適しています。これらのプローブは追加の外部電源を必要とせず、オシロスコープによって自動的に認識されます。
| ■仕様 | |
| 帯域幅 | 3 GHz、4 GHz、6 GHz |
| サンプリングレート（最大） | 20 GSa/s（デュアルチャンネル） |
| 10 GSa/s（3または4チャンネル） |
| 波形キャプチャレート（最大） | 1,000,000 wfm/s |
| アナログチャンネル | 4 + EXT |
| トリガータイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド、N番目のエッジ、セットアップ/ホールド、遅延、シリアル |
| シリアルトリガーおよびデコード | 標準：I2C、SPI、UART、CAN、LIN |
| オプション：CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、マンチェスター（デコードのみ）、ARINC429、USB 2.0（デコードのみ） |

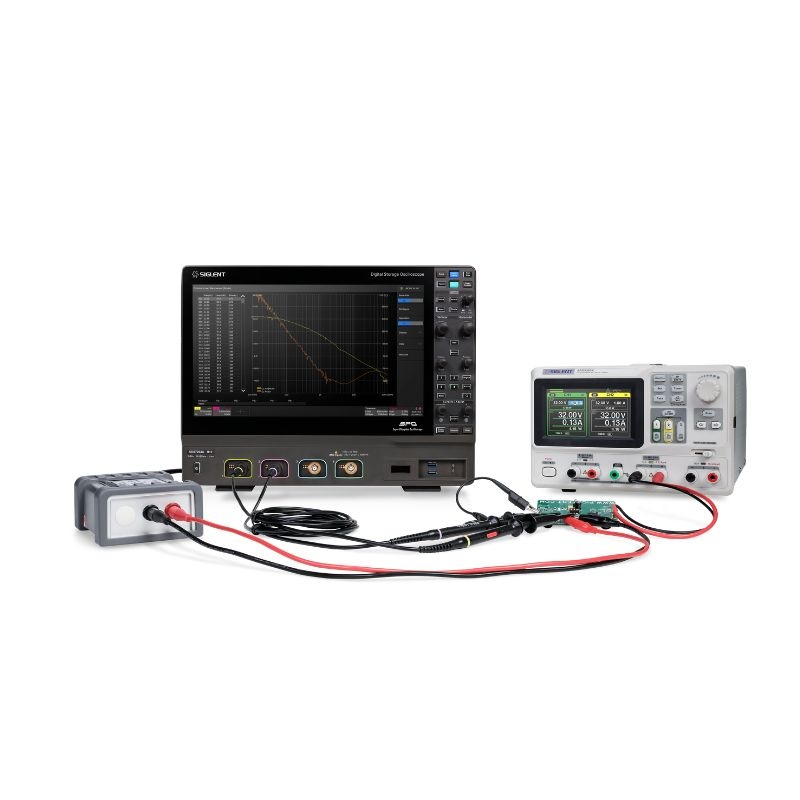

| データ解析 | 検索、ナビゲート、履歴、マスクテスト、デジタルボルトメーター、カウンター、波形ヒストグラム、ボードプロットと電力分析、アイ/ジッター解析、SignalScan、コンプライアンステスト（USB 2.0、100Base-TX、1000Base-T、100Base-T1、1000Base-T1） |
| デジタルチャンネル（オプション） | 16チャンネル；最大サンプリングレートは1 GSa/sまで； |
| 記録長さは最大で50 Mptまで |
| 波形発生器（オプション） | 内蔵型、最大50 MHzの周波数、125 MSa/sのサンプリングレート、16 kptsの波形メモ |

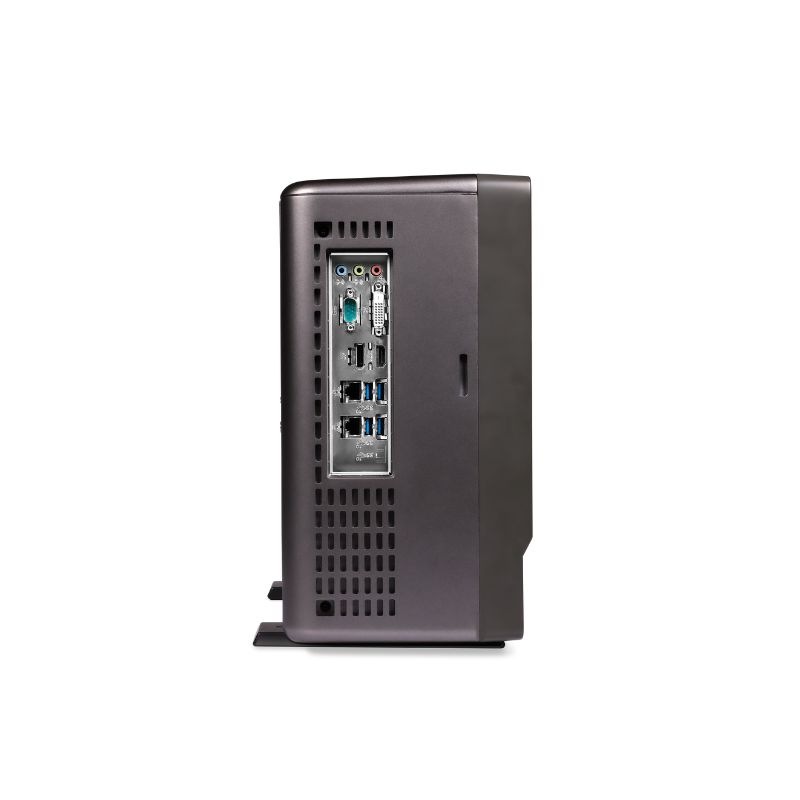

| I/O | USBホスト3.1 Gen 1×4、USB 3.0ホスト×2、USB 2.0デバイス (USBTMC)、1000M LAN×2 (VXI-11+SCPI、Telnet (5024)+SCPI、Socket (5025)+SCPI、LXI、Webサーバー) |
| ディスプレイ: DVI-D×1：最大1920x1200 @ 60Hz；DP 1.2×1：最大4096x2304 @ 60Hz；HDMI 1.4×1：最大4096x2160 @ 60Hz |
| オーディオ: マイク入力、オーディオ出力 |

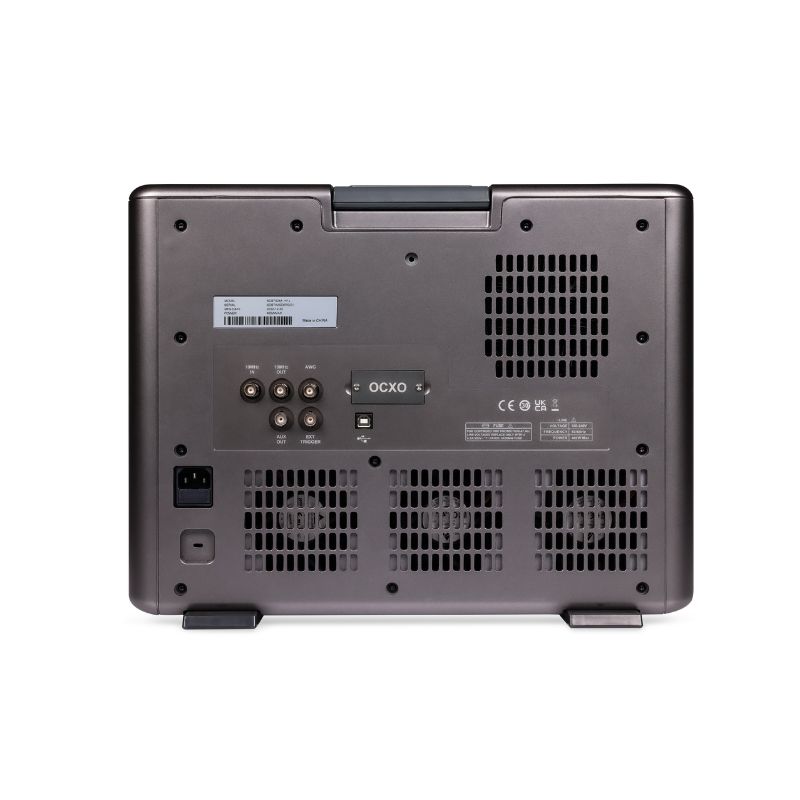

| その他: 外部トリガー入力、Aux出力（TRIG OUT、PASS/FAIL）、10 MHz入力、10 MHz出力 |
| プローブ（標準） | 500 MHz、各チャンネルに1つのプローブ付 |
| ディスプレイ | 15.6インチHD TFT-LCD 容量式タッチスクリーン付き（1920*1080） |
