型番 |
帯域幅 |
チャンネル |
サンプリングレート |
波形キャプチャレート |
メモリ長 |
税込価格(円) |

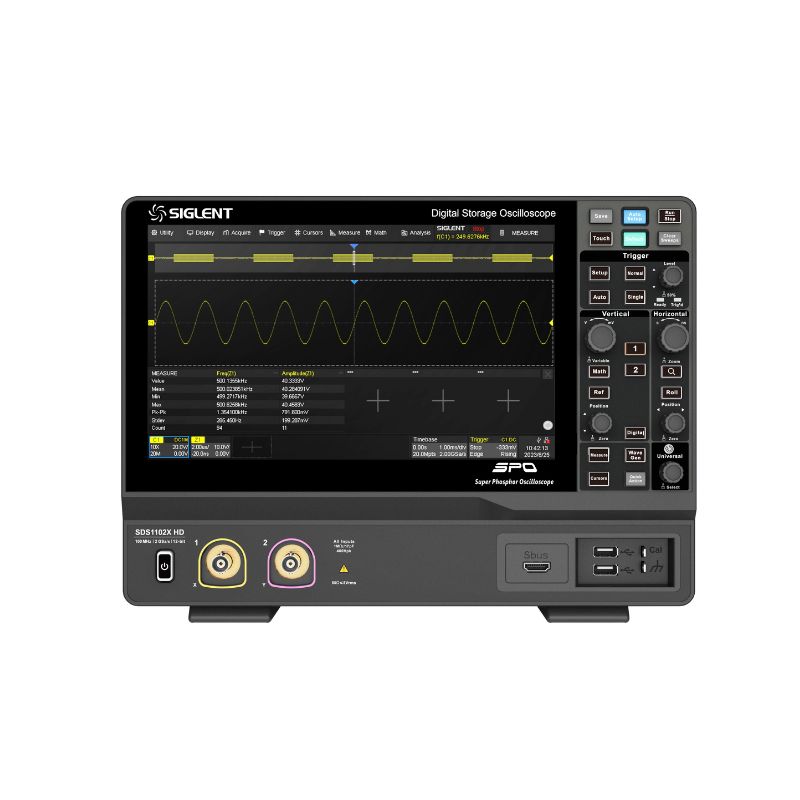

SDS1102X HD |
100 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
100 Mpts/ch |
198,000円 |

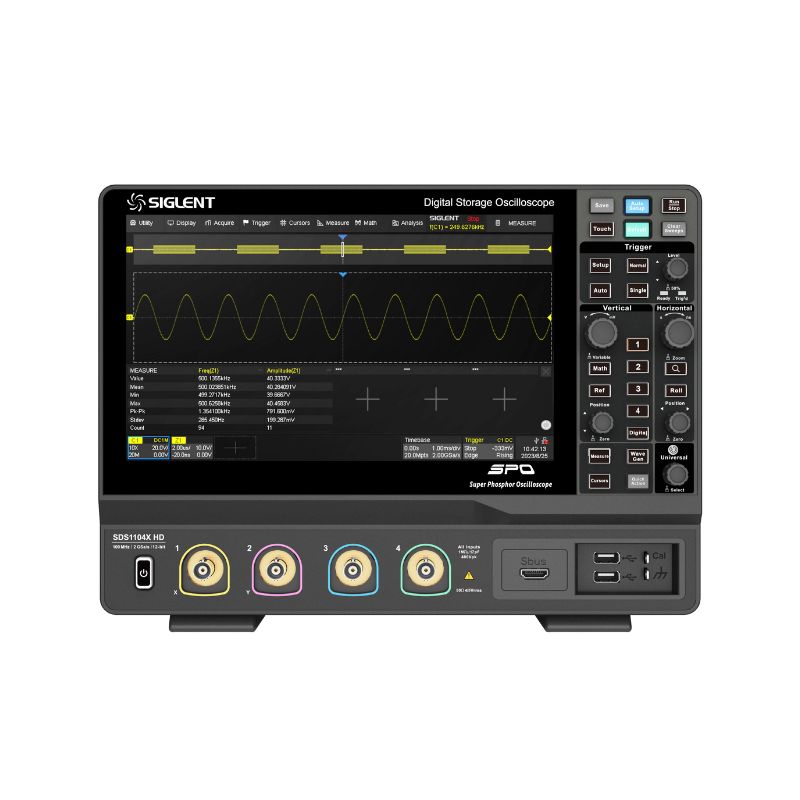

SDS1104X HD |
100 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
100 Mpts/ch |
297,000円 |

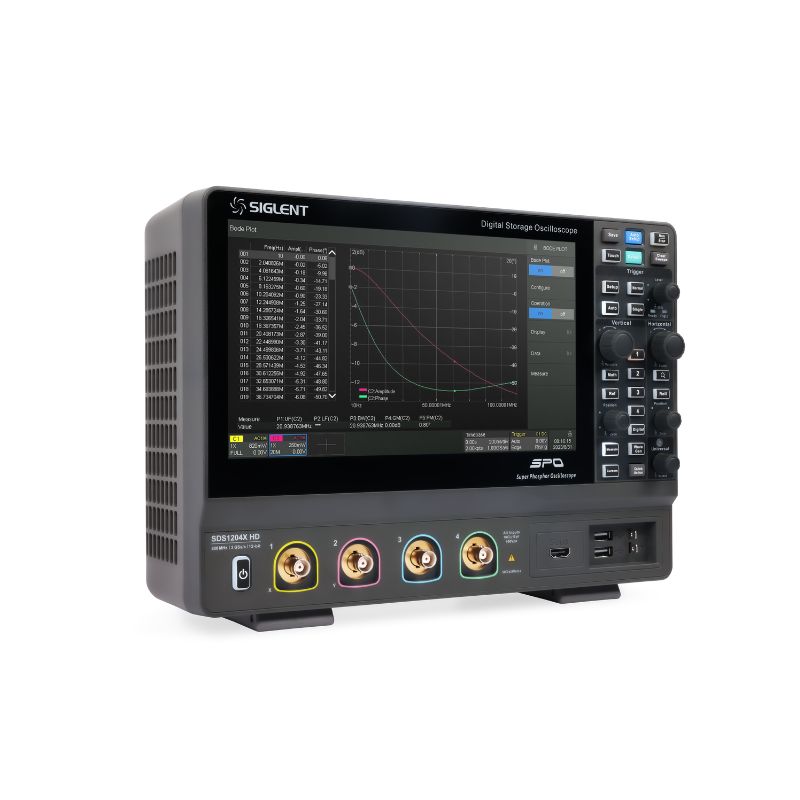

SDS1204X HD |
200 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
100 Mpts/ch |
396,000円 |
■商品概要
- ・高分解能12ビットADC搭載
・周波数帯域: 100 MHz、200 MHz
・チャンネル数: 2/4
・最高サンプルレート: 2 GSa/s
・最大レコード長: 100 Mポイント
・最高波形キャプチャレート: 120,000 wfm/s(ノーマルモード)、500,000 wfm/s(シーケンスモード)
・10.1インチ タッチスクリーンLCD
■12ビット高分解能ADC搭載
Siglent SDS1000X HDシリーズは、12ビット高分解能ADCと低ノイズ・フロントエンドを採用した次世代オシロスコープで、
従来の8ビット・オシロスコープの16倍の信号分解能を実現しています。SDS1000X HDシリーズは、従来の8ビットオシロス
コープと比較して、信号の詳細をより細かく表示し、より精密で確度の高い測定を実現します。
■
7種類のデコードを標準搭載:様々なシーンに対応
SDS1000X HDは、I2C、SPI、UART、CAN、LIN、CAN FD、FlexRayを標準搭載しており、デコード結果は16進数、
10進数、2進数、ASCII形式で表示でき、2つのパラレルバスを同時にデコードすることも可能で、それぞれ画面左側
にグラフィックアイコンで表示されます。さらに、"Copy to trigger "機能により、信号とバス設定の設定をトリガー
に同期させることができます。

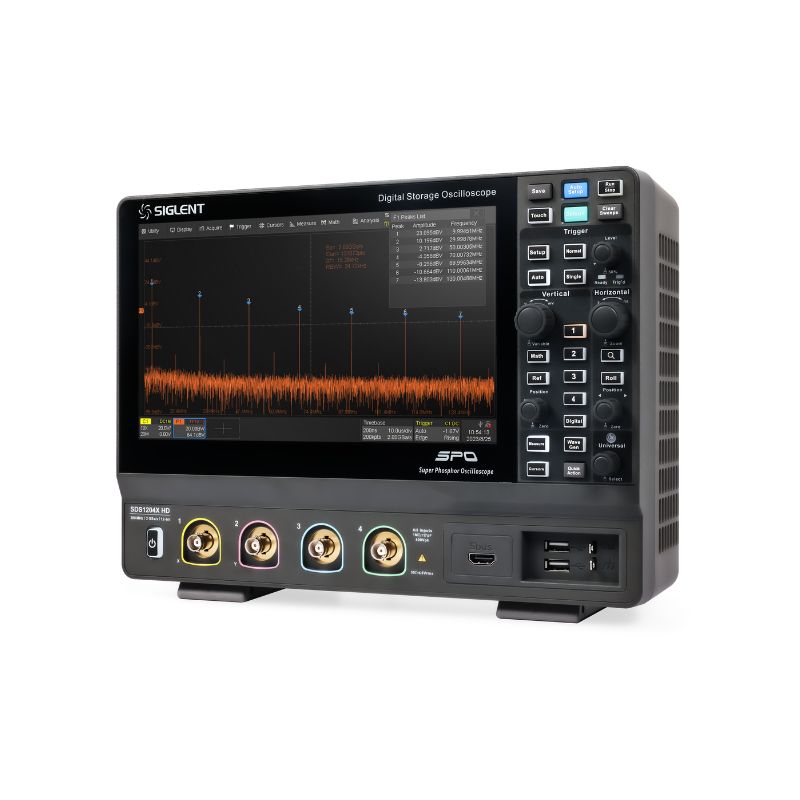

■FFT機能
ハードウェア・アクセラレーションによるFFT機能により、最大演算点数は2Mptsで、高いスペクトル・
リフレッシュ・レートを維持しながら、優れたスペクトル解析機能を提供します。FFTは複数の窓関数や、
ノーマル、アベレージ、Maxホールドの3つのモードをサポートし、ピークポイントを自動的にマークし、
リストを作成することができます。

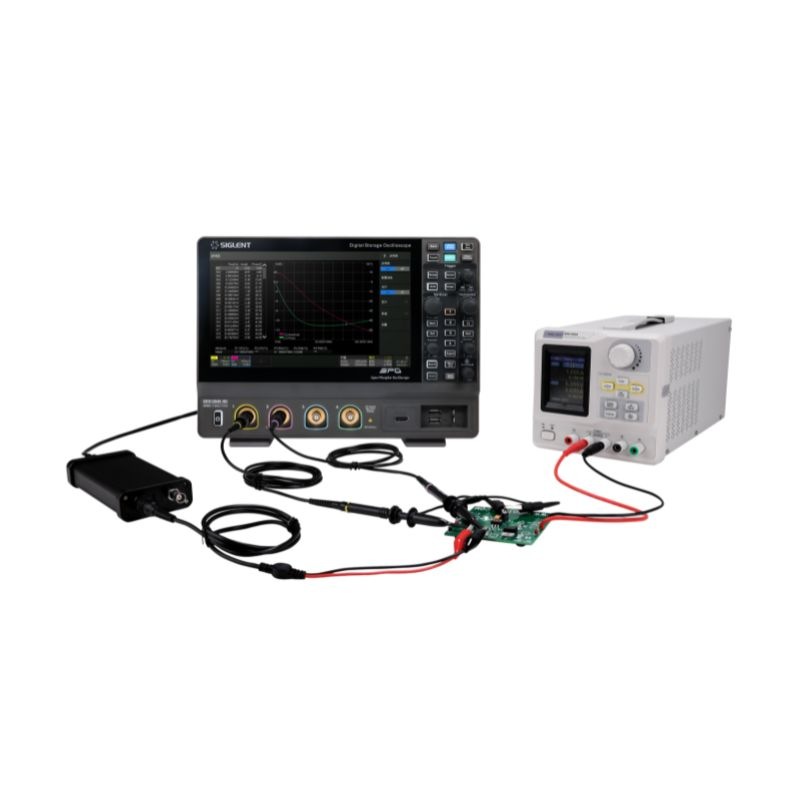

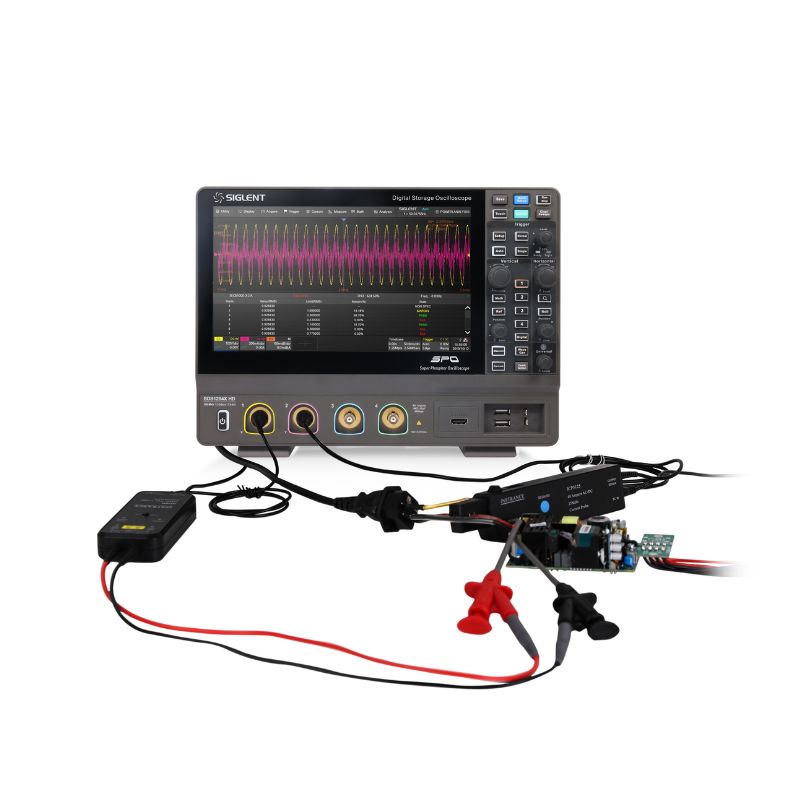

■電力解析機能
電力解析機能は、電源品質、高調波、突入電流、スイッチング損失など、
パワーエレクトロニクス分野のさまざまな項目を迅速に測定、解析するのに役立ちます。

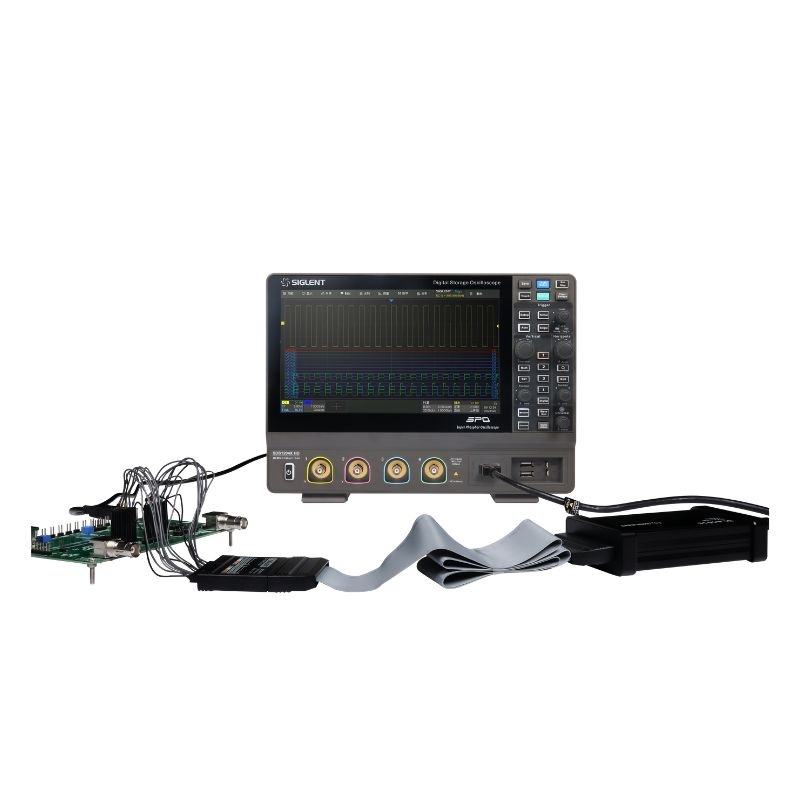

■16デジタル・チャンネル
16のデジタルチャンネルを追加することができ、アナログ・デジタル混合信号を観測することができます。
■仕様
項目 |
仕様 |
帯域幅 |
100 MHz 、200 MHz |
サンプリングレート |
シングルチャネルモード: 2 GSa/s, デュアルチャネルモード: 1 GSa/s 4チャンネルモード: 500 MSa/s |
チャンネル |
2/4 + EXT |
メモリ長 |
シングルチャネルモード: 100 Mpts/ch, デュアルチャネルモード: 50 Mpts/ch, 4チャンネルモード: 25 Mpts/ch |
トリガタイプ |
エッジ、スロープ、パルス幅、ウィンドウ、ドロップアウト、インターバル、ラント、パターン、ビデオ、クオリファイ、n番目エッジ、ディレイ、シリアル |

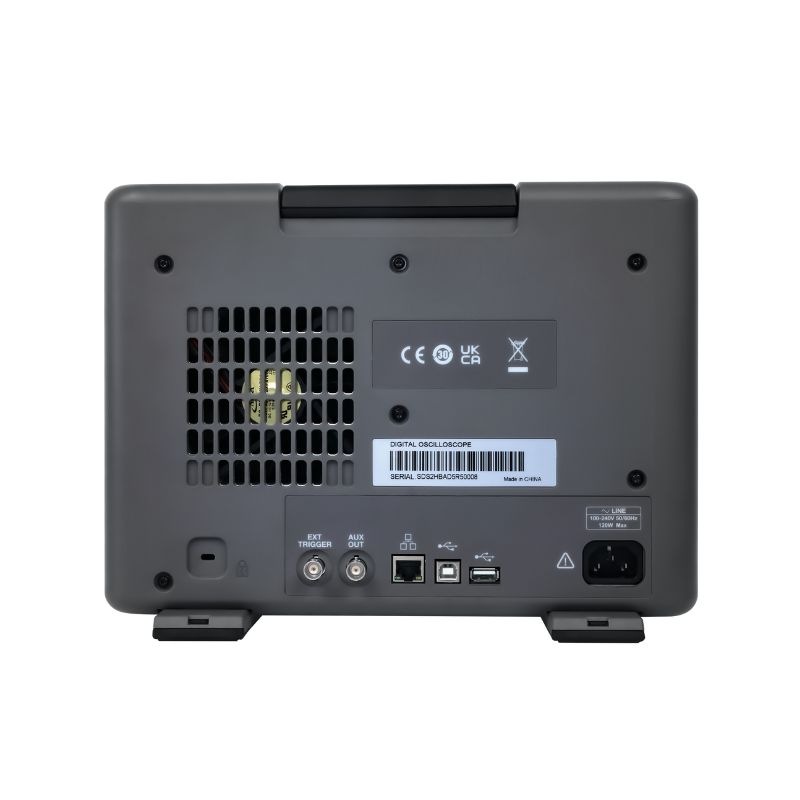

I/O |
USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO) |
ディスプレイ |
10.1インチTFT-LCD静電容量式タッチスクリーン (1024*600) |
標準付属品 |
電源コード |
USBケーブル |
受動プローブ |
|
|
|
