■特徴
- ・３チャンネル出力：32 V / 3.2 A ×2、2.5/3.3/5 V / 3.2 A ×1、総出力220W
・各チャンネル絶縁、独立制御
・電圧5桁 / 電流4桁表示
・分解能：1 mV / 1 mA（SPD3303X）、10 mV / 10 mA（SPD3303X-E）
・5ステップのシーケンス出力が可能なタイミング機能
・3種の出力モード：独立/シリアル/パラレル
・4.3インチ カラーLCDディスプレイ
| 型番 |
出力チャンネル |
ディスプレイ |
分解能 |
設定確度 |
リードバック確度 |
税込価格（円） |
| |
CH1:0 〜 32 V,0 〜 3.2 A |
4.3インチ |
|
電圧: 0.03% |
電圧: 0.03% |
|
| SPD3303X |
CH2:0 〜 32 V,0 〜 3.2 A |
カラーTFT |
1 mV/1 mA |
± 10 mV; |
± 10 mV; |
\104,500 |
| |
CH3:2.5/3.3/5.0 V,3.2 A |
液晶 |
|
電流:0.3% ± 10 mA |
電流:0.3% ± 10 mA |
|
| |
CH1:0 〜 32 V,0 〜 3.2 A |
4.3インチ |
|
電圧: 0.03% |
電圧: 0.03% |
|
| SPD3303X-E |
CH2:0 〜 32 V,0 〜 3.2 A |
カラーTFT |
10 mV/10 mA |
± 10 mV; |
± 10 mV; |
\74,800 |
| |
CH3:2.5/3.3/5.0 V,3.2 A |
液晶 |
|
電流:0.3% ± 10 mA |
電流:0.3% ± 10 mA |
|
■仕様
| チャンネル |
CH1:0 〜 32 V,0 〜 3.2 A |
| CH2:0 〜 32 V,0 〜 3.2 A |
| CH3:2.5/3.3/5.0 V,3.2 A |
| ディスプレイ |
SPD3303X-E：4.3インチカラーTFT液晶、電圧4桁表示、電流3桁表示 |
| SPD3303X：4.3インチカラーTFT液晶、電圧5桁表示、電流4桁表示 |
| 分解能 |
SPD3303X-E：10 mV/10 mA |
| SPD3303X：1 mV/1 mA |
|
|
定電圧モード
|
| ラインレギュレーション |
≤ 0.01%+2 mV |
| 負荷レギュレーション |
≤ 0.01%+2 mV |
| リップル＆ノイズ |
≤ 300 μVrms |
| リカバリタイム |
< 50 µs（負荷変動 50%、最小負荷 0.5 A） |
|
|
定電流モード
|
| ラインレギュレーション |
≤ 0.2%+3 mA |
| 負荷レギュレーション |
≤ 0.2%+3 mA |
| リップル＆ノイズ |
≤ 3 mArms |
|
|
並列モード
|
| ラインレギュレーション |
≤ 0.01%+3 mV |
| 負荷レギュレーション |
≤ 0.01%+3 mV |
|
|
直列モード
|
| ラインレギュレーション |
≤ 0.01%+5 mV |
| 負荷レギュレーション |
≤ 300 mV |
■優れた出力性能
SPD3303X/X-Eは、高い耐久性と安定性を備え、小さな電圧や電流の変化も正確にシミュレートすることが可能なため、負荷機器の電力要件を十分に満たします。
- ・分解能：1 mV、1 mA （SPD3303Xのみ）
・正確で無駄のない出力を実現する優れた設定確度とリードバック確度
・5ステップのタイミング出力をサポート
・独立して制御可能な、絶縁された3チャンネル出力
■優れた操作性とリアルタイム表示
5ステップのシーケンス出力が可能なタイミング機能を搭載しています。付属のPCソフトウェア
EasyPower を使用すれば、容易に通信コントロールすることが可能です。

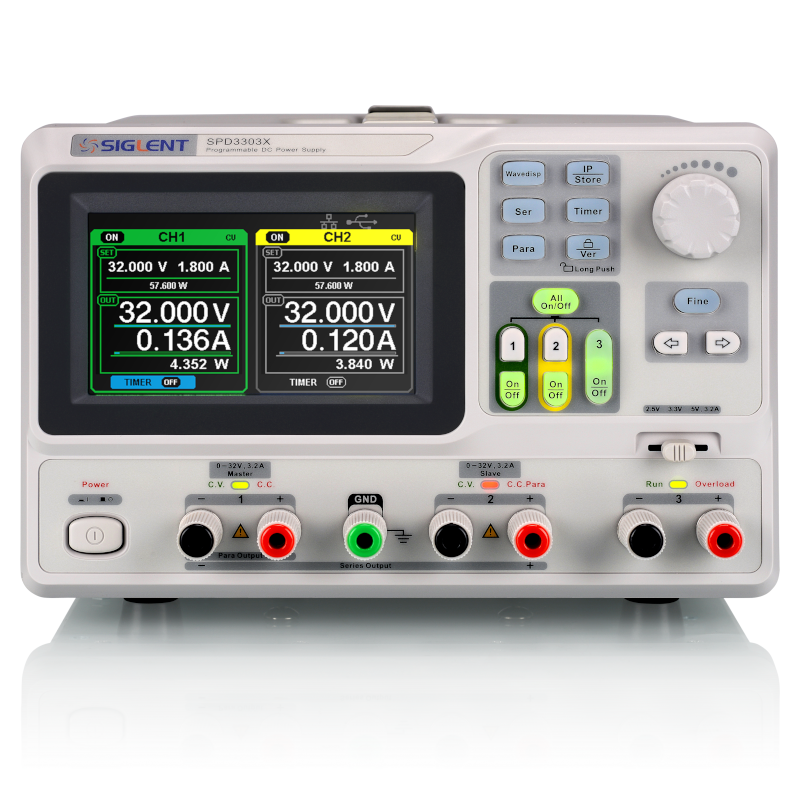

解像度480×272の4.3インチ160,000色TFT液晶ディスプレイを備え、明確なな電圧・電流表示で出力ステータスを把握することができます。
■直列/並列/独立モード
直列・並列機能は、2つのチャンネルを結合して1つのチャンネルとして使用します。これにより、出力電力レンジを拡大し、特定の用途において利便性の向上が図れます。
３つの電源はそれぞれ独立していて、個別に出力をON/OFFすることはもちろんのこと、同時に出力をON/OFFすることも可能です。
| 標準付属品 |
| 電源コード |
USBケーブル |
クイックスタートガイド |
 |
 |
 |
