■商品概要

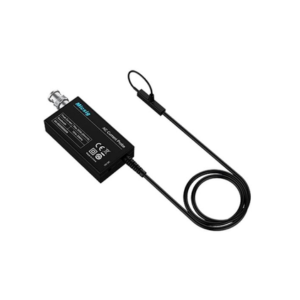

・RCP300-XS
10Hz-30MHz, 測定範囲：200mApk - 300Apk
RCP300-XS ロゴスキー・コイル電流プローブは、300Apk、周波数範囲10Hz〜30MHz、確度1%（代表値）です。
高周波大電流を容易に高確度で測ることができます。
・RCP600-XS
10Hz-30MHz, 測定範囲：200mApk - 600Apk
RCP600-XS ロゴスキー・コイル電流プローブは、600Apk、周波数範囲10Hz〜30MHz、確度1%（代表値）です。
高周波大電流を容易に高確度で測ることができます。
RCPシリーズ電流プローブは優れた性能と使いやすいデザインを特徴とし、
薄く柔軟なクリップ・アラウンド・ロゴスキー・コイルにより、ユーザー
は導体を損傷することなく測定を行うことができ、DUTに干渉することも
ありません。
ワイヤーの長さとコイルのサイズはカスタマイズ可能で、日常の設計やト
ラブルシューティングにさまざまな選択肢を提供します。
■BNCコネクタ
BNCコネクタはどのようなオシロスコープにも適合できます。
■小さいコイル・ループ径
コイルのループ直径はわずか1.6 mmなので、エンジニアはTO-220、
TO-47などの狭いピン間隔のICの端子電流を測定できます。
■MOSFETのドレイン電流測定
RCPシリーズ電流プローブは優れた高周波特性を備えており、高速信号や急速に変化する電流波形を容易に処理できるため、
高周波の高調波成分を含んだMOSFETのドレイン電流の波形観察に役立ちます。
■アプリケーション
- ・50/60Hz商用電源の電流測定
- ・電流波形に含まれる高調波の測定
- ・MOSFETやIGBT素子の端子電流の測定
- ・パワー・エレクトロニクスでの負荷電流、高次高調波電流の測定
■仕様
モデル | RCP60XS | RCP120XS | RCP300XS | RCP600XS | RCP1200XS | RCP3000XS | RCP6000XS | RCP12000XS |
|---|
価格（税込み） | ￥176,000 | ￥176,000 | ￥176,000 | ￥264,000 | ￥264,000 | ￥330,000 | ￥330,000 | ￥363,000 |
周波数帯域 | 85Hz – 30MHz | 34Hz – 30MHz | 10Hz – 30MHz | 10Hz – 30MHz | 12Hz – 30MHz | 3Hz – 30MHz | 2Hz – 30MHz | 2Hz – 30MHz |
ピーク電流 | 60Apk | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 12000Apk |
感度 | 100mV/A | 50mV/A | 20mV/A | 10mV/A） | 5mV/A | 2mV/A | 1mV/A | 0.5mV/A |
確度（代表値） | 2% | 2% | 2% | 2% | 2% | 2% | 2% | 2% |
ピーク di/dt | 4kA/μs | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
ドループ | 65%/ms | 35%/ms | 9%/ms | 6%/ms | 3%/ms | 2%/ms | 2%/ms | 2%/ms |
ノイズ | ＜20mVpp | ＜20mVpp | ＜18mVpp | ＜12mVpp | ＜5mVpp | ＜5mVpp | ＜5mVpp | ＜6mVpp |
コイル部の耐電圧 | AC 1kVrms (1min) (50Hz/60Hz) |
ケーブル長 | 1.5m， カスタマイズ可能 |
コイル内径 | 25mm, 太さ20mmまでの電線を測定可能 , カスタマイズ可能 |
コイル円周 | 80mm, カスタマイズ可能 |
コイル線径 | 1.6mm |
出力インピーダンス | 1MΩ |
インターフェース | BNC |
