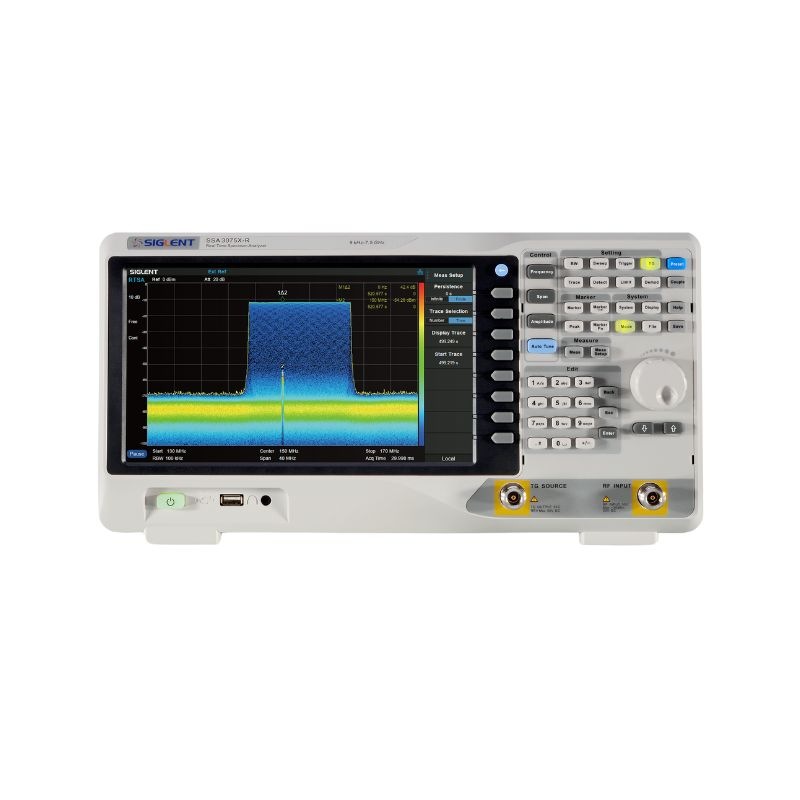

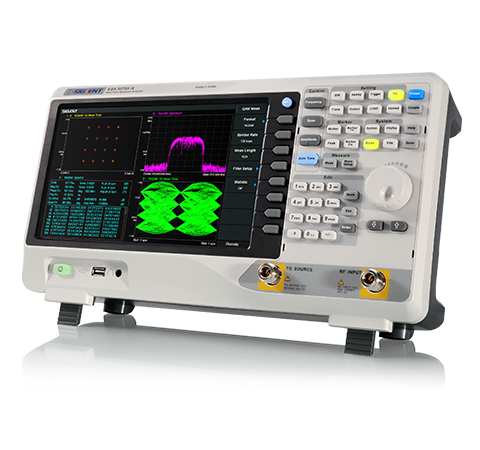

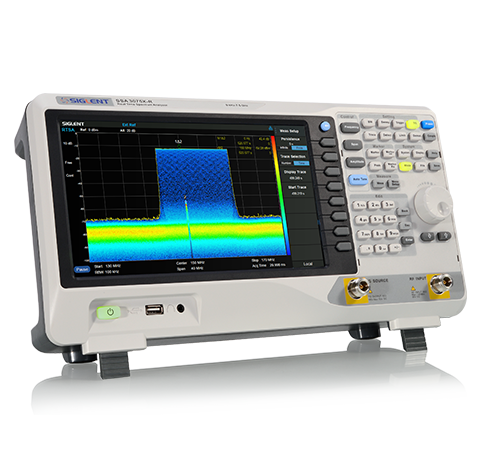

SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ
SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ

SIGLENT(シグレント) SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SSA3000X-Rシリーズ リアルタイム・スペクトラム・アナライザ

・周波数範囲： 9kHz〜3.2GHz / 5.0GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・プリアンプ、トラッキングジェネレータ
・リアルタイム解析帯域幅： 最高 40MHz
・100% POI： 7.20μs
・ベクトル・ネットワーク・アナライザ機能
・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD




■高速で安定したリアルタイム・スペクトラムの捕捉・解析・表示

屋外リアルタイムスペクトラムアナライザSSA3000X-Rは、周波数テンプレートトリガ機能の設定により信号の収集と解析をシームレスに行うことができます。小さな信号や捕捉の難しい信号、周波数ホッピング信号の観測・解析に最適なツールです。

・リアルタイム解析帯域幅：25 MHz（標準）、40 MHz（オプション）

・複数の表示モード：デンシティ、スペクトログラム、PvT、3D

・ユーザー設定に対応した周波数マスクトリガ機能

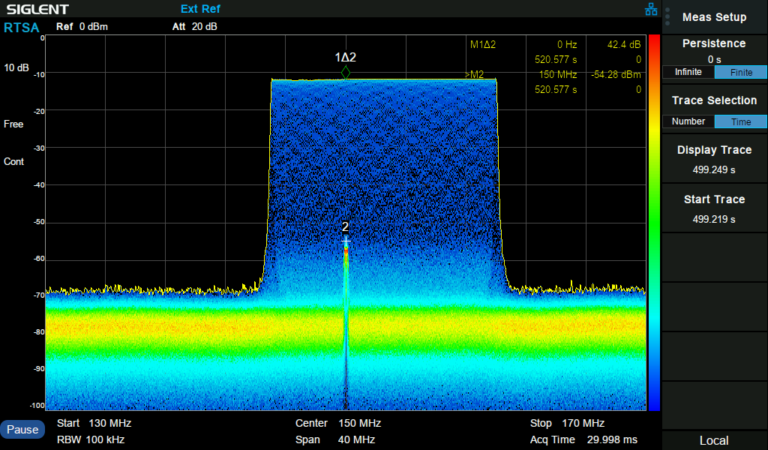

高速で安定したリアルタイム・スペクトラムの捕捉・解析・表示

■多彩なユーザー・インターフェース
多彩なユーザー・インターフェース

SSA3000X-Rシリーズは、SVA1000XやSSA3000X Plusシリーズの使い勝手に優れたUIスタイルを継承しています。10.1インチのタッチスクリーンを採用し、外付けのマウスとキーボードをサポート。LANやUSBインターフェースを使用してPCと接続することもできます。

付属のソフトウェア EasySpectrum とWebコントロール機能により、本体の制御やSCPIコマンドの送信、ファイルやスクリーンショットの保存が可能です。


■豊富な機能のスペクトラム・アナライザ

SSA3000X-Rには、RTSA（リアルタイム・スペクトラム・アナライザ）としての機能以外にも、様々な機能が搭載されています。

・RTSAモード：捕捉の難しい信号をリアルタイムで解析します。

・SAモード：反射および拡張測定に対応した掃引タイプのスペクトラム・アナライザとして機能します。

・VNAモード：S11、S21を測定可能なベクトル・ネットワーク・アナライザとして機能します。

・VSAモード：最大40 MHz（オプション）の広帯域変調解析が可能です。

・EMI測定モード：EMIプリ・コンプライアンス・テストを実施可能な機能です。

豊富な機能のスペクトラム・アナライザ


仕様

スペクトラム・アナライザ仕様

型名 SSA3032X-R SSA3050X-R SSA3075X-R
価格（税込） ￥902,000 ￥1,804,000 ￥2,200,000
周波数範囲 9 kHz〜3.2 GHz 9 kHz〜5.0 GHz 9 kHz〜7.5 GHz
分解帯域幅（RBW） 1 Hz〜3 MHz
表示平均ノイズレベル（DANL） -165 dBm/Hz（Typ.）
SSB位相雑音 <-98 dBc/Hz　@1GHz、10kHzオフセット（Typ.）
TOI +14 dBm（Typ.）
総振幅確度 < 0.7 dB（Typ.）
トラッキングジェネレータ 100 kHz - 3.2 GHz 100 kHz - 5.0 GHz 100 kHz - 7.5 GHz
リアルタイム帯域幅 25 MHz, 40 MHz（オプション）
RTSA SFDR 60 dB
100% POI 7.20 µs
RTSA測定 デンシティ, スペクトログラム, 3D, PvT
VNA測定 S11, S21
VNAダイナミックレンジ 90 dB
DTF Distance to Fault（故障位置解析）サポート
拡張測定（オプション） CHP, ACPR, OBW, CNR, Hamonic, TOI, Monitor
変調解析（オプション） AM, FM, PM, ASK, FSK, MSK, PSK, QAM
EMI測定（オプション） EMIフィルタ, QP検波器, ログスケール, リミットライン
通信インターフェース LAN, USBデバイス, USBホスト, GPIB（オプション）
ディスプレイ 10.1インチ マルチタッチ カラーLCD 1024 x 600
ユーザーインターフェース 外付けのマウス、キーボードをサポート


付属品及びオプション

標準付属品 数量
クイックスタート 1
USBケーブル 1
電源コード 1

オプション（ソフトウェア） 概要
SSA3000XR-AMK 高度測定キット
SSA3000XR-EMI EMI測定モード
SSA3000XR-AMA アナログ変調解析：AM, FM, PM
SSA3000XR-WDMA デジタル変調解析：ASK, FSK, MSK, PSK, QAM

オプションアクセサリ 概要
UKitSSA3X ユーティリティキット
　N(M)-SMA(M)ケーブル（6GHz）、N(M)-N(M)ケーブル（6GHz）、
　N(M)-BNC(F)アダプター ×2、N(M)-SMA(F)アダプター ×2、
　10 dBアッテネータ
N(M)-BNC(M)ケーブル（70cm、2GHz） N(M)-BNC(M)ケーブル（70cm、2GHz）
N(M)-SMA(M)ケーブル（70cm、6GHz） N(M)-SMA(M)ケーブル（70cm、6GHz）
N(M)-N(M)ケーブル（70cm、6GHz） N(M)-N(M)ケーブル（70cm、6GHz）
N(M)-SMA(M)ケーブル（100cm、18GHz） N(M)-SMA(M)ケーブル（100cm、18GHz）
N(M)-N(M)ケーブル（100cm、18GHz） N(M)-N(M)ケーブル（100cm、18GHz）
SMA(M)-SMA(M)ケーブル（100cm、18GHz） SMA(M)-SMA(M)ケーブル（100cm、18GHz）
USB-GPIB USB-GPIBアダプター
BAG-S2 ソフトキャリングバッグ
SSA-RMK 6Uラックマウントキット
F503ME N型エコノミー校正キット（DC〜4.5GHz、50Ω）
F503FE N型エコノミー校正キット（DC〜4.5GHz、50Ω）
F603ME 3.5mm型エコノミー校正キット（DC〜4.5GHz、50Ω）
F603FE 3.5mm型エコノミー校正キット（DC〜4.5GHz、50Ω）
F504MS N型標準校正キット（DC〜9GHz、50Ω）
F504FS N型標準校正キット（DC〜9GHz、50Ω）
F604MS 3.5mm型標準校正キット（DC〜9GHz、50Ω）
F604FS 3.5mm型標準校正キット（DC〜9GHz、50Ω）
SRF5030T 300kHz〜3GHz 近接電界プローブキット（Hプローブ×3、Eプローブ×1）


資料ダウンロード

製品カタログ
SIGLENT総合カタログ
ユーザーズガイド
SIGLENT（シグレント）SSA3000X-R ユーザー・マニュアル（英語）
SIGLENT（シグレント）SSA3000X-R データ・シート（英語）
SIGLENT（シグレント）SSA3000X-R クイック・ガイド（英語）
SIGLENT（シグレント）SSA3000X-R プログラミング・ガイド（英語）
