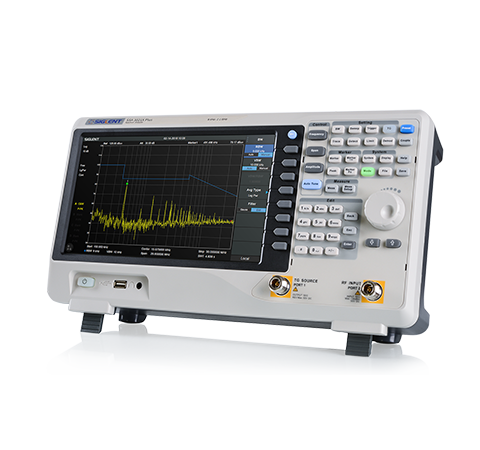

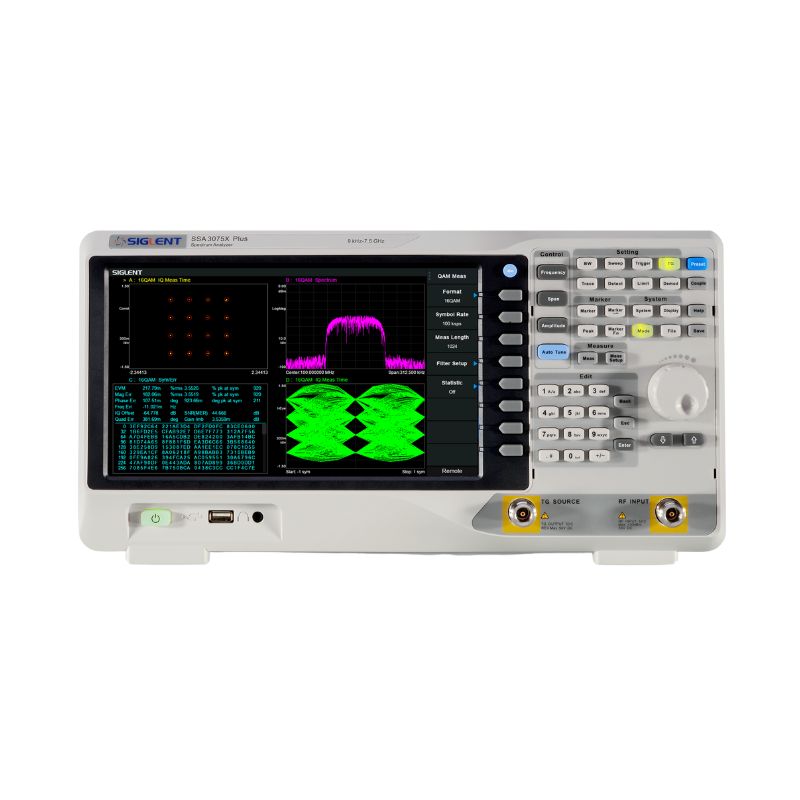

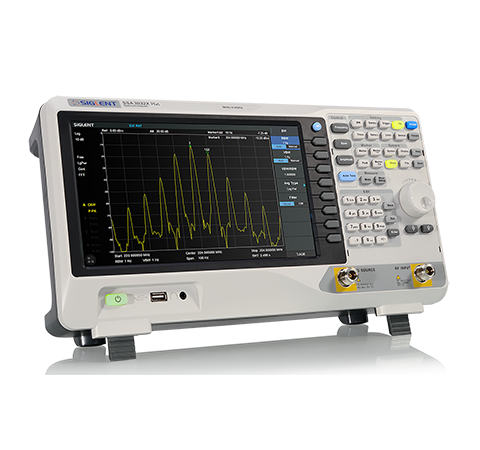

SSA3000X Plusシリーズ スペクトラム・アナライザ
・周波数範囲： 9kHz〜1.5GHz / 2.1GHz / 3.2GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・プリアンプ、トラッキングジェネレータ

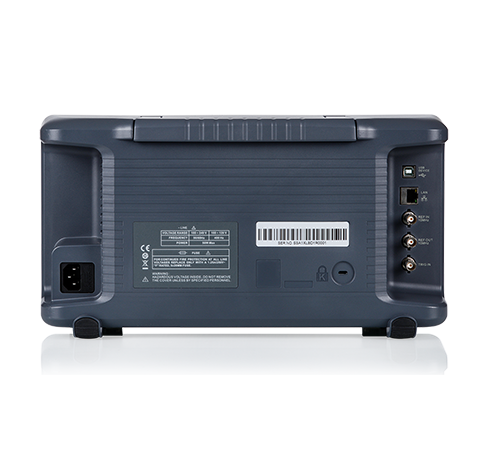

・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD

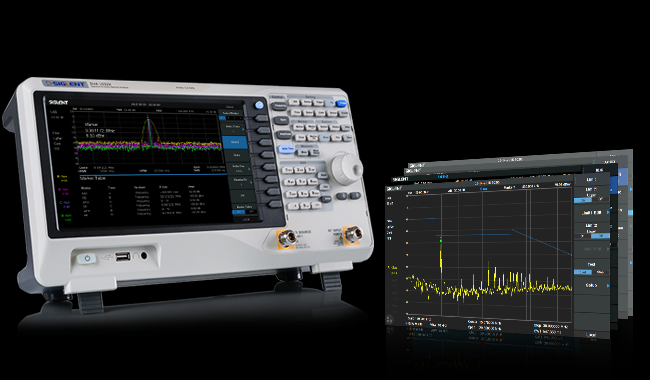

■優れた性能のスペクトラム・アナライザ
-
SSA3000X PLUSシリーズは、軽量・小型でユーザーフレンドリーなインターフェース、明るく視認性の高いディスプレイ、高い性能と信頼性を備えた自動測定、その他豊富な機能を搭載しています。研究開発や教育、生産、保守、プリコンプライアンス・テストといった用途に適しています。
・帯域幅 9 kHz ~ 1.5/2.1/3.2/7.5 GHz、最小分解能帯域幅 1 Hz
・表示平均ノイズレベル < -165 dBm/Hz、全振幅確度 < 0.7 dB
・プリアンプ、トラッキングジェネレータ、リモートコントロール命令セット、PCソフトウェア「EasySpectrum」、Webサーバ、タッチスクリーンを標準搭載
・伝送特性、VSWR測定、信号電力測定、EMIプリコンプライアンステスト機能に対応
-

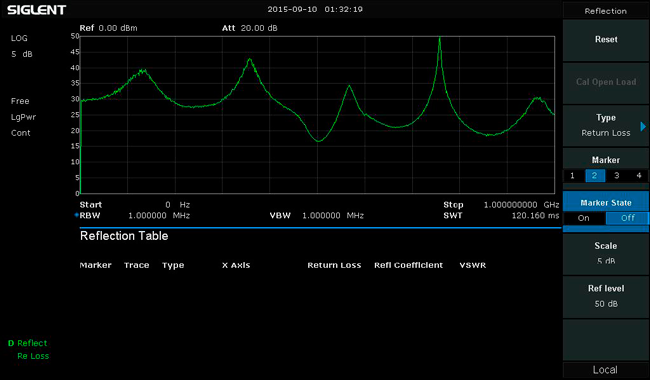

■SWR＆伝送特性測定
-
-
SSA3000X Plusシリーズはスカラー・ネットワーク・アナライザとしても使用可能です。
トラッキングジェネレータを使用して、フィルタの伝送特性やケーブルの挿入損失を測定することができます。
トラッキングソースと外付けの方向性結合器（RB3X20）により、アンテナやケーブルのVSWR、リターンロスの測定を実現します。

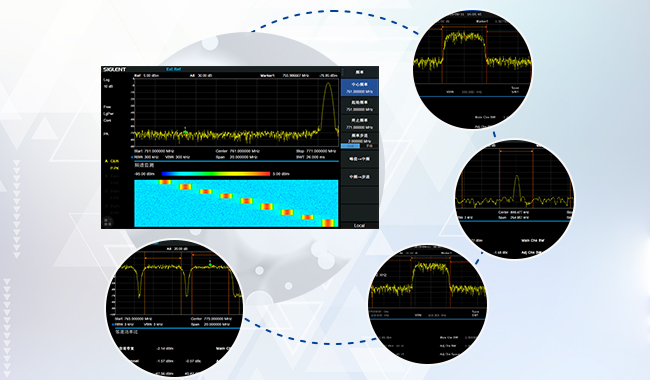

■豊富な電力測定機能
-
多様な無線通信信号の電力測定に対応しています。
・CHP、チャンネルパワー
・ACPR、隣接チャンネル電力比
・OBW、占有帯域幅
・T-Power、タイムドメインパワー
・TOI、サードオーダーインターセプト
・スペクトラムモニタ
-

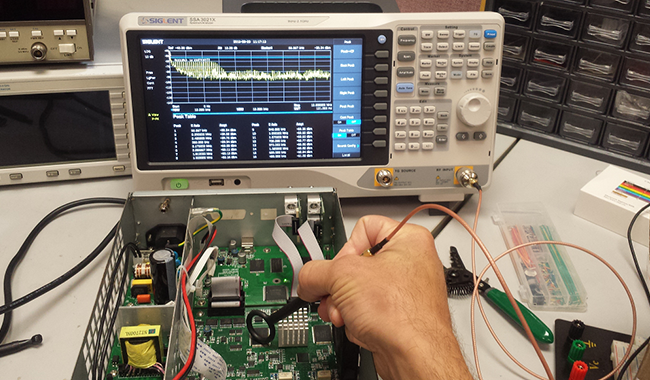

■EMIプリコンプライアンス・ソリューション
-
-
EMI診断やEMIプリコンプライアンス・テスト用の豊富な機能と周辺機器をサポートしています。
・プローブ、アンテナ、LISN、ケーブルの周波数特性を補正
・EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
・CISPR 16に準拠したEMIフィルタと準尖頭値検波器を搭載
・ケーブル、PCBなどから放射電磁波の発生源を特定するのに有効なSRF5030T近接界プローブセット
・PCソフトウェア EasySpectrum によるEMIプリコンプライアンス・テストの自動化プロセスの完全サポート
・PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます。

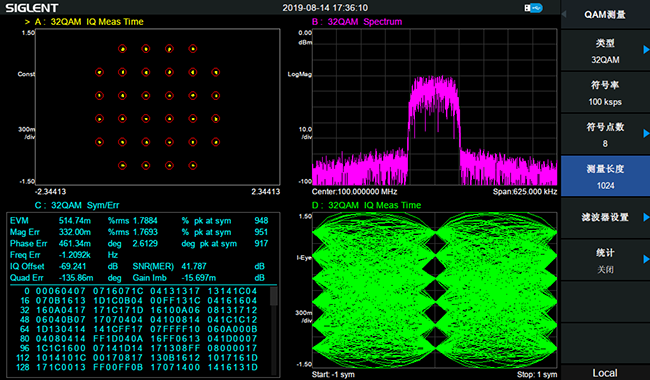

■豊富な変調信号解析機能
-
・AM/FMアナログ変調解析、ASK/FSK/PSK/MSK/QAM等の複合変調の解析機能をサポート
・EVM、振幅・位相オフセットエラー、IQオフセットエラー、ゲインインバランス他、多数のデータ解析機能を搭載
・アイダイアグラム、信号空間ダイアグラム、位相ダイアグラム、タイムドメイン、周波数ドメイン、エラードメイン等、様々な解析フォーマットを備えています。
-
