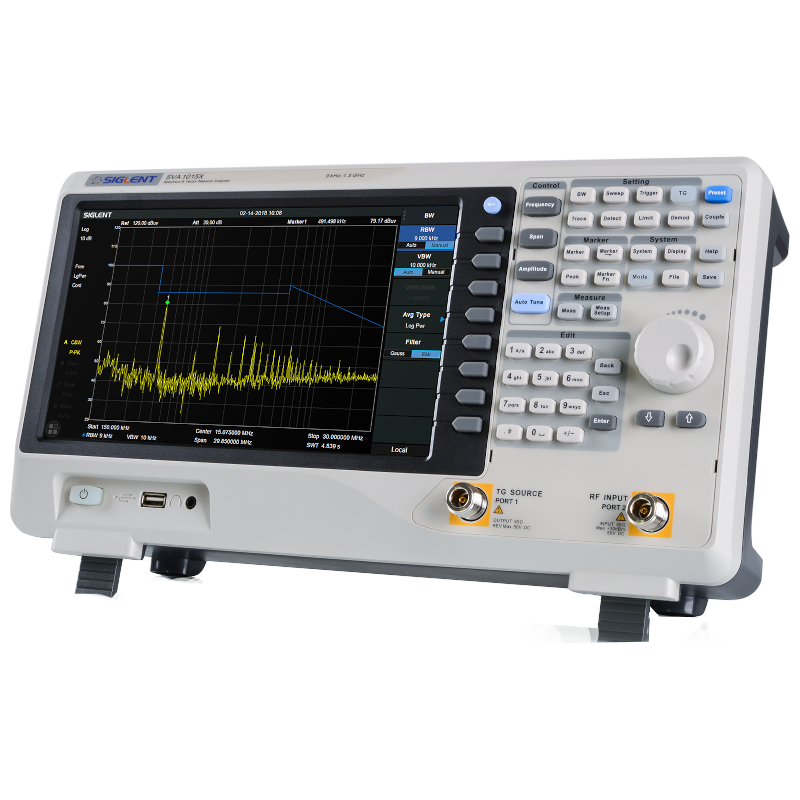

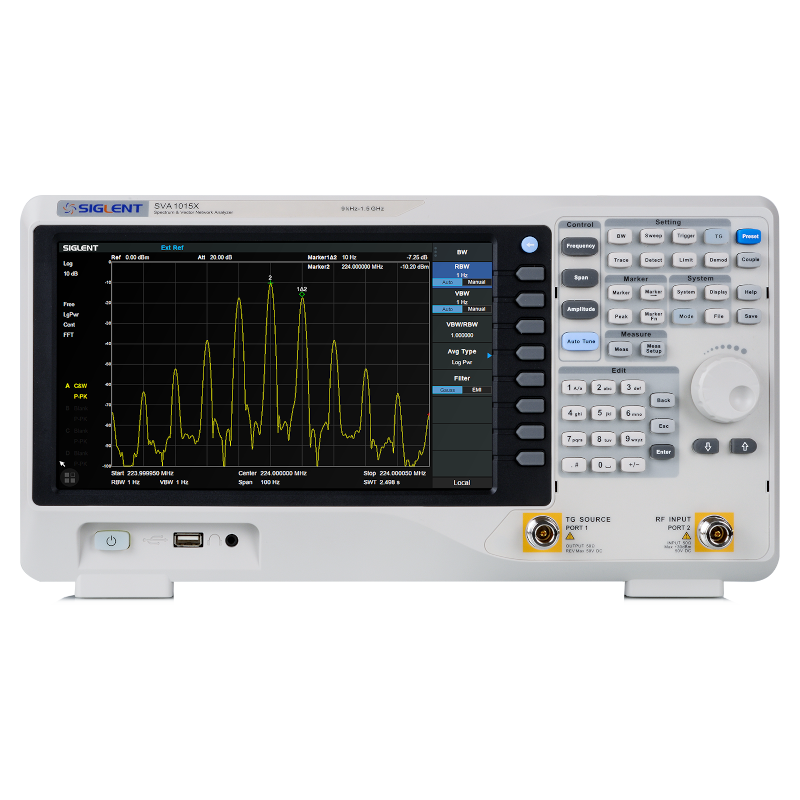

SVA1000Xシリーズ スペクトル＆ベクトル・ネットワーク・アナライザ
・周波数範囲： 9kHz〜1.5GHz / 3.2GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・プリアンプ、トラッキングジェネレータ 標準搭載
・ベクトル・ネットワーク・アナライザ機能（S11、S21測定）

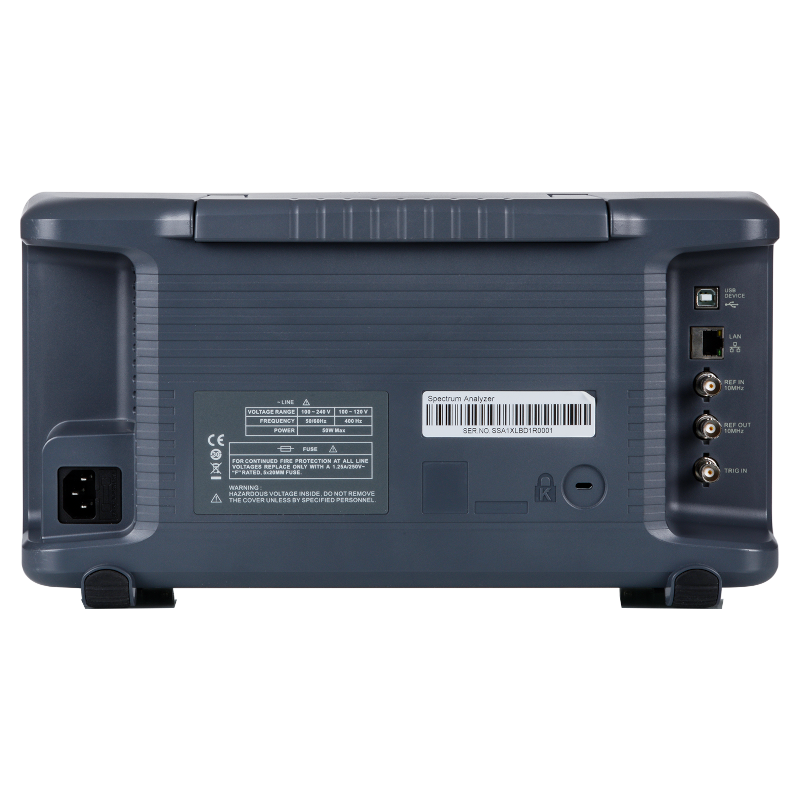

・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD
■5つの高性能な測定機能を1台に集約
-
ベクトルネットワーク解析＋EMIプリコンプライアンステスト＋障害位置検出＆アンテナ測定＋スペクトラムアナライザ＋変調解析＝SVA1000X
SIGLENT Technologiesのスペクトラム解析、ネットワーク解析用汎用アナライザとして、SVA1000Xは、先進的なマイクロ波技術と最新のデジタル処理アルゴリズムを採用し、多機能・高性能を実現しています。SSA3000Xスペクトラムアナライザシリーズの機能・性能をそのままに、方向性結合器を内蔵し、デュアルポートの単一方向ベクトルネットワークアナライザとしての機能を備えています。教育現場やRFエンジニアにとって最適なツールです。
-
■ベクトルネットワーク解析
-
-

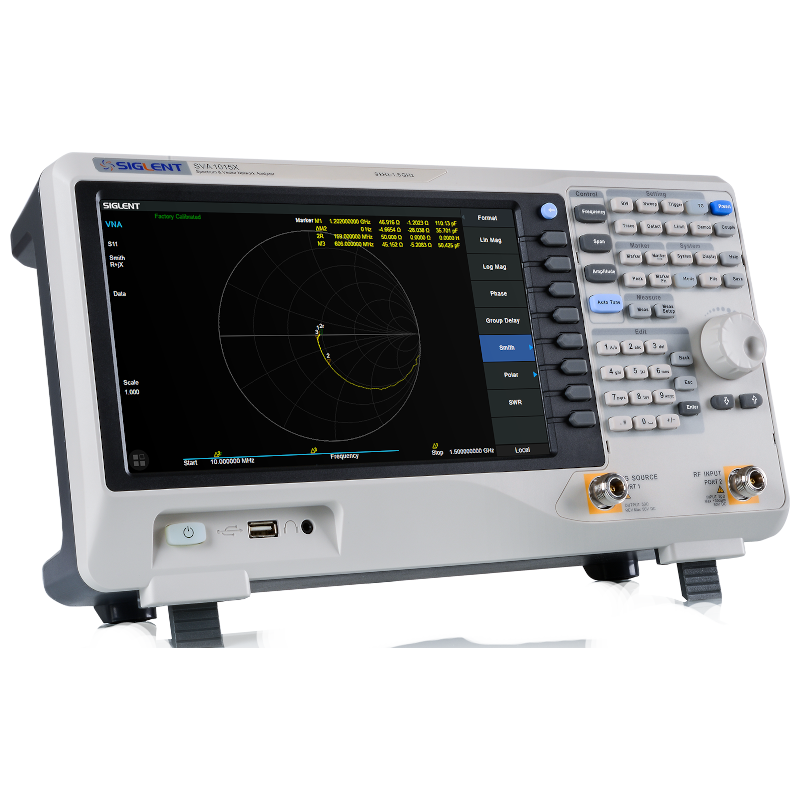

S11、S21 の測定ができ、反射/透過係数、反射損失/挿入損失、位相、群遅延、定在波比、スミスチャート、ポーラチャートなどを表示できます。
障害位置測定、タイムドメイン測定に基づくケーブルやアンテナのパラメータ測定なども可能です。
■EMIプリコンプライアンス・ソリューション
-
EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。
・プローブ、アンテナ、LISN、ケーブルの周波数特性補正
・EMI国際規格やユーザー定義のリミットライン設定
・CISPR 16に準拠したEMIフィルタと準尖頭値検出器
・電磁波放射源の発見に有効なSRF5030T近接界プローブセット
・EMIプリコンプライアンステストの自動化をサポートしたPCソフトウェア
・EasySpectrum
-
■変調信号の精密解析
-
-
豊富な復調解析機能を備えています。
・AM/FMアナログ変調解析、ASK/FSK/PSK/MSK/QAM等の複合変調の解析機能
・EVM、振幅・位相オフセットエラー、IQオフセットエラー、ゲインインバランス他、多数のデータ解析機能
・アイダイアグラム、コンスタレーション、位相ダイアグラム、タイムドメイン、周波数ドメイン、エラードメイン等の様々な解析フォーマットを搭載
■豊富なパワー測定
-
多様な無線通信信号のパワー測定に対応しています。
・チャンネルパワー、隣接チャンネル電力比、占有帯域幅、タイムドメインパワー、キャリア/ノイズ比、3次インターセプト、高調波測定、スペクトラムモニタ
-
仕様
スペクトル＆ベクトル・ネットワーク・アナライザ仕様
| 項目 |
SVA1015X |
SVA1032X |
SVA1075X |
| スペクトラムアナライザ周波数範囲 |
9 kHz〜1.5 GHz |
9 kHz〜3.2 GHz |
9 kHz〜7.5 GHz |
| VNA周波数範囲 |
100 kHz〜1.5 GHz |
100 kHz〜3.2 GHz |
100 kHz〜7.5 GHz |
| 分解能帯域幅 |
1 Hz〜1 MHz |
1 Hz〜1 MHz |
1 Hz〜3 MHz |
| 表示平均雑音レベル |
-156 dBm/Hz |
-161 dBm/Hz |
-165 dBm/Hz |
| SSB位相雑音 |
<-99 dBc/Hz |
<-98 dBc/Hz |
<-98 dBc/Hz |
| 3次相互変調 (TOI) |
+10 dBm |
+10 dBm |
+14 dBm |
| 振幅全体確度 |
< ±1.2 dB |
< ±0.7 dB |
< ±0.7 dB |
| トラッキングジェネレータ |
100 kHz〜1.5 GHz |
100 kHz〜3.2 GHz |
100 kHz〜7.5 GHz |
| VNA測定機能 |
S11, S21 |
| VNAダイナミックレンジ |
90 dB |
| 故障距離測定 |
Timing Domain Analysis Locator |
| タッチスクリーン |
マルチタッチ、マウス、キーボード対応 |
| 高度測定機能 |
CHP、ACPR、OBW、CNR、ハーモニック、TOI、モニタ |
| EMI測定 |
EMIフィルタ＋クワジピーク検出器、ログスケール、リミットライン |
| 変調解析 |
AM、FM、PM、ASK、FSK、MSK、PSK、QAM |
| 通信インタフェース |
LAN、USBデバイス、USBホスト（USB-GPIB） |
| リモート制御対応 |
SCPI／LabVIEW／IVI（USB-TMC／VXI-11／ソケット／Telnet） |
| リモコン |
NI-MAX、Webブラウザ、Easy Spectrum、ファイルエクスプローラ |
付属品及びオプション
| 標準付属品 |
数量 |
| クイックスタート |
1 |
| USBケーブル |
1 |
| 電源コード |
1 |
| 型番 |
カテゴリ |
| SVA1000X-AMK |
高度測定キット |
| UKitSSA3X |
ユーティリティキット |
| N-BNC-2L |
N(M)-BNC(M)ケーブル 2 GHz |
| N-SMA-6L |
N(M)-SMA(M)ケーブル 6 GHz |
| N-N-6L |
N(M)-N(M)ケーブル 6 GHz |
| N-SMA-18L |
N(M)-SMA(M)ケーブル 18 GHz |
| N-N-18L |
N(M)-N(M)ケーブル 18 GHz |
| SMA-SMA-18L |
SMA(M)-SMA(M)ケーブル 18 GHz |
| USB-GPIB |
USB-GPIBアダプタ |
| BAG-S2 |
ソフトキャリングバッグ |
| SSA-RMK |
ラックマウントキット |
| SVA1000X-DTF |
距離測定 |
| SVA1000X-EMI |
EMIモード |
| SRF5030T |
近接場プローブセット |
| SVA1000X-DMA |
変調解析（デジタル） |
| SVA1000X-AMA |
変調解析（アナログ） |
