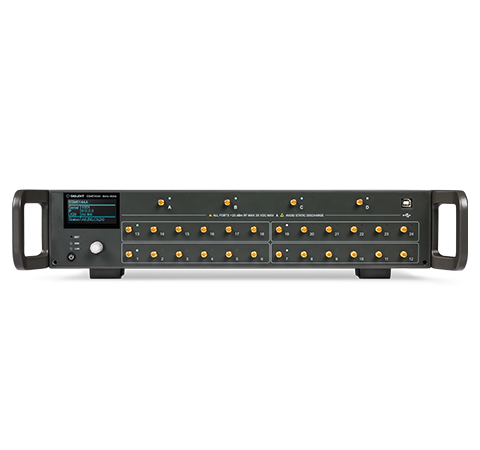

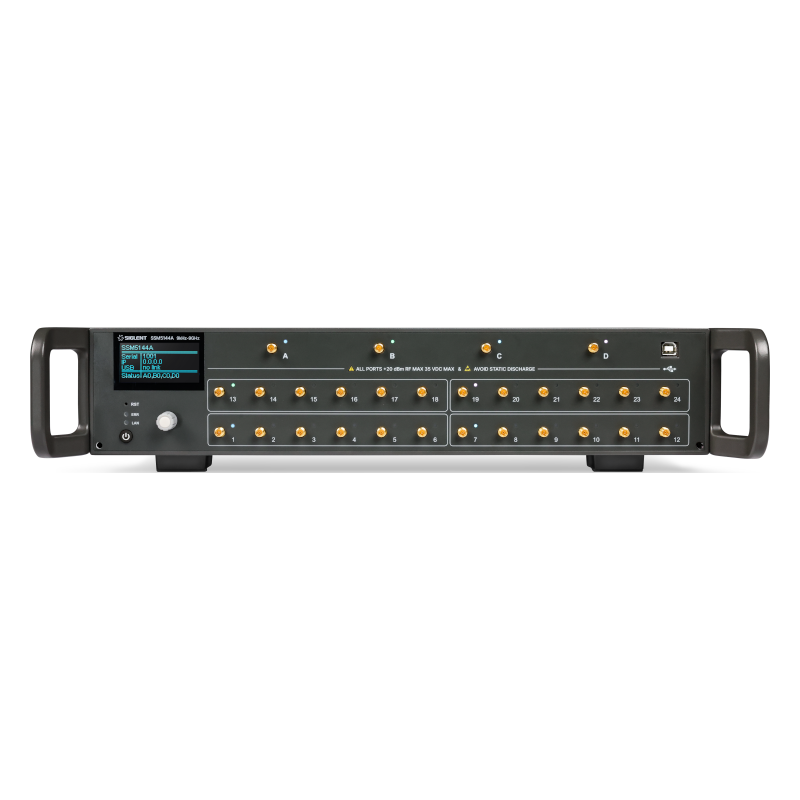

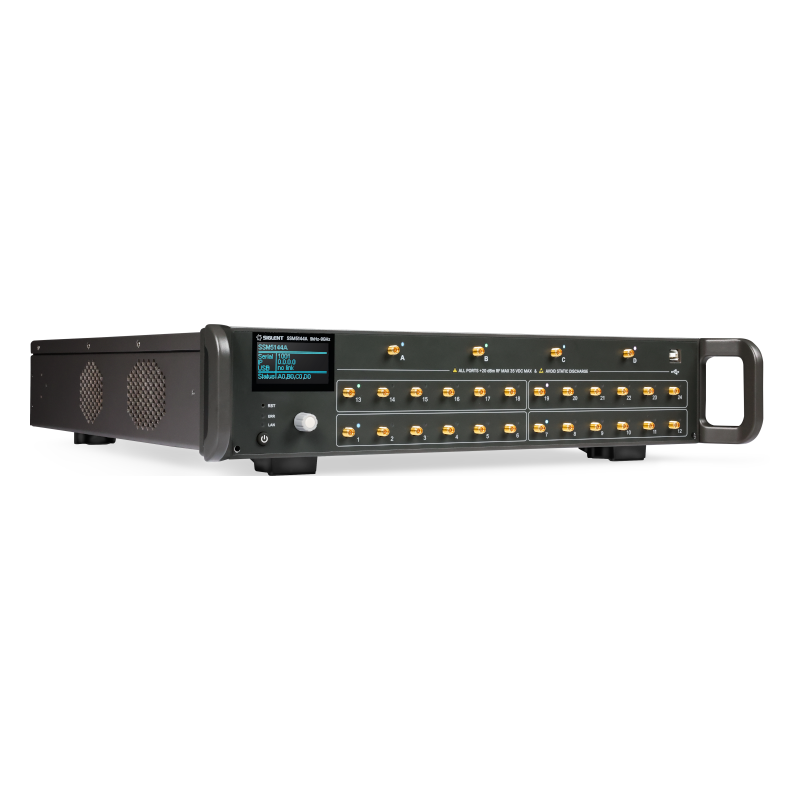

SSM5000Aシリーズ スイッチ・マトリックス
・最高周波数： 9GHz / 26.5GHz
・最大入力ポート数： 4
・最大出力ポート数： 24
・RFコネクタ： 3.5mm（メス）
・インターフェース： USBホスト、USBデバイス、LAN
■マルチポートテスト
-
SSM5000A シリーズのスイッチマトリックスは、ネットワークアナライザ、RFシグナルジェネレータ、スペクトラムアナライザなどの装置のテストポート数を拡張することができます。このシリーズは最大4つの入力ポートと最大24の出力ポートを持ち、USBやLANでの通信をサポートしています。SIGLENTの機器に加えて、他の主要な機器にも対応しています。19インチ標準ラックに適しており、アンテナや5Gコンポーネントモジュールなどのマルチポートテスト環境で広く利用されています。
-
■ネットワークアナライザのテストポート拡張
-
-
スイッチマトリックスは、ネットワークアナライザのテストポートを拡張し、複数のデバイスのSパラメータを測定するために使用されます。具体的なテスト要件に応じて、マトリックススイッチは24個のシングルポート、12個のフル2ポート、8個のフル3ポート、6個のフル4ポート、4個のフル6ポート、3個のフル8ポート、2個のフル12ポート、1個のフル24ポートなどに拡張できます。以下の図は、4つのフル6ポートに拡張された例を示しています。ソフトウェアにより、DUT1、DUT2、DUT3、およびDUT4デバイスをテストでき、テスト効率が大幅に向上します。
■シグナルジェネレータとスペクトラムアナライザのテストポート拡張
-
スイッチマトリックスをシグナルジェネレータとスペクトラムアナライザと共に使用することで、シグナルジェネレータとスペクトラムアナライザを24ポートまで拡張でき、複数のDUTの送受信をテストするのに使用できます。放射指数をテストする際、ソフトウェアは順番に24ポートに切り替え、シグナルジェネレータの拡張を完了します。受信指数をテストする際、ソフトウェアはスペクトラムアナライザの拡張を完了するために順番に24ポートに切り替えることもできます。マトリックススイッチは、シグナルジェネレータとスペクトラムアナライザの数を大幅に削減し、コストを節約し、テスト効率を向上させることができます。
-
仕様
スイッチマトリックス仕様
| 型名 |
SSM5122A |
SSM5124A |
SSM5142A |
SSM5144A |
SSM5321A |
SSM5342A |
| 価格（税込） |
¥1,903,000 |
¥3,828,000 |
¥2,090,000 |
¥4,070,000 |
¥2,387,000 |
¥3,102,000 |
| 周波数範囲 |
9 kHz 〜 9 GHz |
100 kHz 〜 26.5 GHz |
| 入力ポート数 |
2 |
2 |
4 |
4 |
2 |
4 |
| 出力ポート数 |
12 |
24 |
12 |
24 |
6 |
12 |
| 最大入力DC電圧 |
35 V |
| 最大入力電力 |
20 dBm |
| RFコネクタ |
3.5mm メス |
付属品及びオプション
| 標準付属品 |
数量 |
| クイックスタート |
1 |
| 電源コード |
1 |
| USBケーブル |
1 |
| 校正証明書 |
1 |
