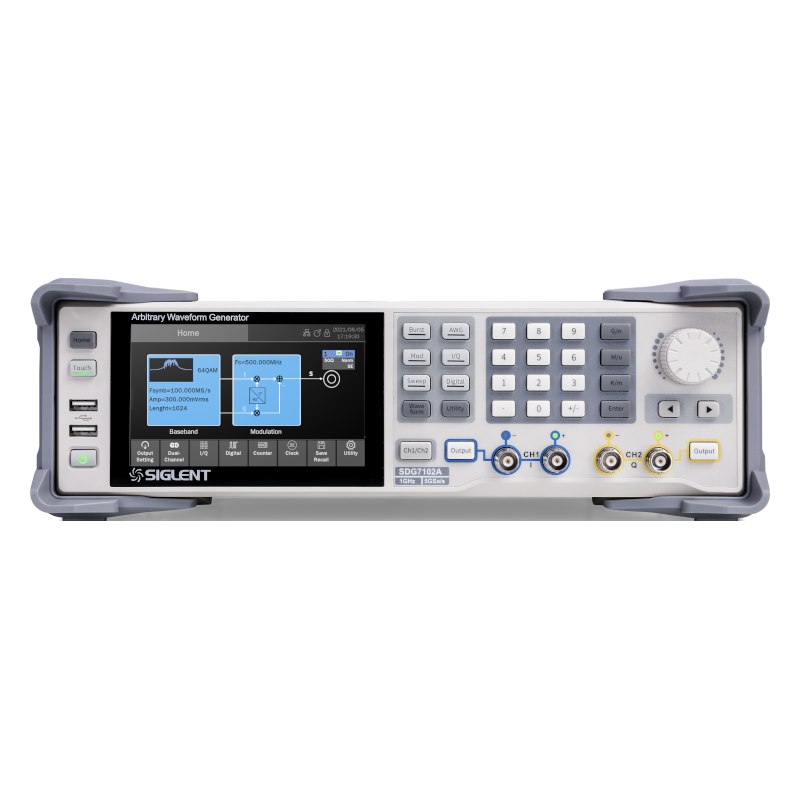

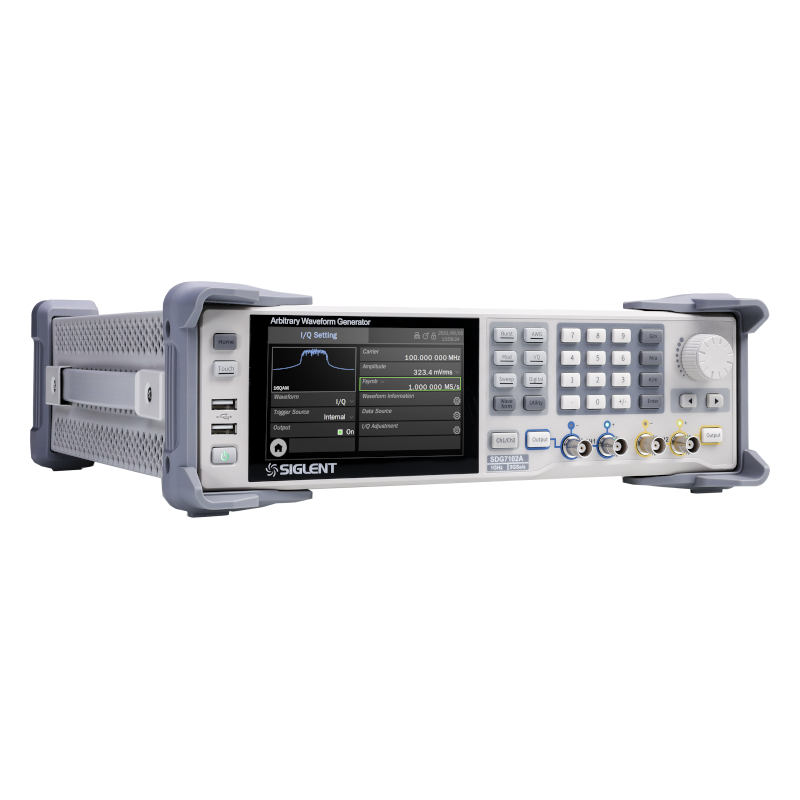

SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ
SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ

SIGLENT (シグレント) SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる
工場オプションは単独販売できません。本体ご購入時の同時注文のみ承ります。
工場オプション付きの納期は目安として約1.5〜2か月です。

SDG7000Aシリーズ 任意波形ファンクション・ジェネレータ

・最高周波数：1GHz、500MHz、35 MHz
・チャンネル数：2チャンネルの差動/シングルエンド出力
・垂直分解能：14ビット
・最高シンボルレート 500MS/s のベクトル信号
・様々なアナログ/デジタル変調
・デジタルバス出力：16ビットLVDS/LVTTL


■信号作成の簡素化とテストの加速

SDG7000A および SigIQPro 信号生成ソフトウェアは、シミュレーション、設計、テストを統合し、設計、研究開発、生産のすべての段階でユーザーのニーズを簡単に満たします。

SigIQPro は、信号生成を全く新しいレベルに引き上げる柔軟な PC ベースの信号生成ソフトウェアで、Bluetooth、IoT、カスタム OFDM、カスタム IQ、そして将来的には 5G NR、LTE、WLAN などをサポートします。

SigIQPro は、プロトコルと変調信号を簡単に生成できるように特別に開発されており、直感的な操作をサポートするユーザー インターフェイスを備え、幅広いアプリケーション向けの規格に準拠した波形を簡単に作成できる関連ドキュメントを提供します。

信号作成の簡素化とテストの加速

■多機能波形発生器
多機能波形発生器

SDG7000A シリーズは、DC から最高 1 GHz までのCW波までの複数の波形発生器機能を統合しており、一部のアプリケーションで RF 信号発生器を置き換えることができます。 Siglent の TrueArb ポイントバイポイント任意波形生成テクノロジーを採用しており、優れたジッター性能を備えた 0.01 Sa/s 〜 2.5 GSa/s のユーザー調整可能な出力サンプル レートと、設定可能な最大帯域幅の I/Q ベクトル信号の生成を可能にします。

500MHzを超える。 Siglent の EasyPulse アーキテクチャの利点を利用して、最小パルス幅 1 ns の低ジッター パルスを生成できます。


■優れた任意波形生成

AFG モードは従来の DDS テクノロジーを使用して任意波形を生成します。

AWG モードは革新的な TrueArb テクノロジーを使用しており、サンプルレートは 0.01 Sa/s 〜 2.5 GSa/s で調整可能で、ジッターは 20 ps 未満です。 従来の DDS テクノロジーの利点をすべて備えているだけでなく、固有のジッターや歪みの欠陥も克服されています。 柔軟なプラットフォームは、複雑な波形を作成する際の柔軟性を高めるために、ゼロ次ホールド、線形、およびシンク補間方法も提供します。

優れた任意波形生成

■ベクトル信号出力（オプション）
ベクトル信号出力（オプション）

SDG7000A は、ASK、FSK、PSK、QAM などの一般的な変調タイプの IQ 信号を生成できます。 革新的なリサンプリング・テクノロジーにより、250 S/s 〜 500 MS/s の任意のシンボルレートで優れた EVM パフォーマンスを得ることができます。 内蔵のデジタル直交変調器は、IQ 信号の搬送波を 0 Hz 〜 1 GHz の任意の周波数に変調できます。 このソフトウェアを使用して、さまざまなタイプの IQ 信号を生成および編集できます。


■ワイドレンジな出力振幅

± 12 Vdc オフセットが重畳された 24 Vpp アナログ出力により、± 24 V (48 V) の最大出力範囲を提供します。

ワイドレンジな出力振幅

■高速・低ジッターパルス
高速・低ジッターパルス

低ジッター 方形波/パルス波形が従来の DDS によって生成される場合、サンプルレートが出力周波数の整数倍でない場合、追加のジッターが発生する可能性があります。 EasyPulse テクノロジーは、DDS 設計のこの弱点をうまく克服し、低ジッターの方形/パルス波形の生成に役立ちます。

高速 最小 1 ns のパルス幅を任意の周波数で生成できます。 パルス幅は10ps単位で微調整可能です。



仕様

任意波形ファンクション・ジェネレータ仕様

モデル SDG7102A SDG7052A SDG7032A
価格（税込） ￥3,487,000 ￥2,805,000 ￥2,277,000
チャンネル数 2（差動/シングルエンド）
最高出力周波数 1 GHz 500 MHz 350 MHz
サンプルレート 5 GSa/s
垂直分解能 14ビット
任意波形 0.01 Sa/s 〜 2.5 GSa/sのサンプルレート、24 pts 〜 512 Mptsのメモリ深度、セグメント編集と再生対応
ベクトル信号（オプション） 500 MS/s 最大シンボルレート、搬送波DC〜1 GHz 設定可、ASK, PSK, FSK, QAM 等対応、EasyIQ ソフトウェアでベクトル信号作成可、SigIQProソフトウェアでBluetooth, Wi-Fi, OFDM等対応
連続波形 最大1GHz、高調波生成機能対応
パルス 最小1ns、最小エッジ500ps、立ち上がり/立ち下がり/パルス幅調整可能
ノイズ 1 mHz 〜 1 GHz可変
PRBS 2 μbps 〜 625 Mbps、PRBS3 〜 PRBS32対応
そのほかの変調など AM, FM, PM, PWM, FSK, PSK, ASK等 内部/外部変調
スイープ、バースト対応
デュアルチャネル機能 チャネル間トラッキング、カップリング、コピー；チャンネル間合成；チャンネル間相互変調
出力レンジ 24 Vpp アナログ出力（±12V DCオフセット）、チャンネル間で最大出力幅 ±24V（48 V）
デジタル出力（オプション） 16ビット、LVTTLまたはLVDS、1 μbps 〜 1 Gbps

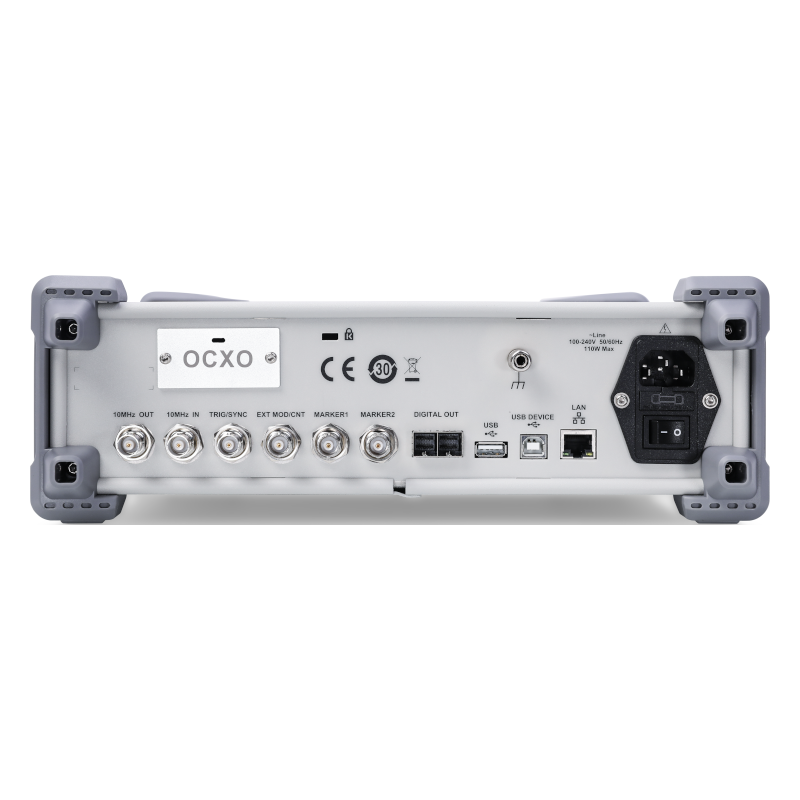

インターフェース USB 2.0 ホスト x3, USB 2.0 デバイス, LAN
EXT MOD/CNT, 10MHz IN, 10MHz OUT, マーカー x2, トリガIN/OUT
ディスプレイ 5インチTFT-LCD タッチパネル（800×480）
操作性 マウス操作、Webコントロール、SCPIコマンド対応


付属品及びオプション

標準付属品 数量
USBケーブル 1
BNC同軸ケーブル 2
クイックスタート 1
電源コード 1
ワイヤレスマウス 1

オプションアクセサリ 概容
ATT-20dB 20 dB アッテネータ
SSG-RMK ラックマウントキット
USB-GPIB USB-GPIBアダプタ
10M_OCXO_L 高安定リファレンスクロック（工場出荷時オプションのみ）
DIG-LVTTL デジタルバスキット LVTTL
DIG-LVDS デジタルバスキット LVDS（RFケーブルなし）
DIG-LVDS-2 デジタルバスキット LVDS（32 RFケーブル付き）
SDG-7000A-IQ IQ信号発生機能（ソフトウェア）
SDG-7000A-BW05 350 MHz→500 MHz 帯域幅アップグレード（ソフトウェア）
SDG-7000A-BW10 500 MHz→1 GHz 帯域幅アップグレード（ソフトウェア）
SPA1010 ファンクション・ジェネレータ用 10Wパワー・アンプ,DC〜1MHz,最大出力電圧25.4Vpp


資料ダウンロード

製品カタログ
SIGLENT総合カタログ
SIGLENT 任意波形ファンクションジェネレータ SDG7000Aシリーズ
ユーザーズガイド
SIGLENT（シグレント）SDG7000A ユーザー・マニュアル（英語）
SIGLENT（シグレント）SDG7000A データ・シート（英語）
SIGLENT（シグレント）SDG7000A クイック・スタート（英語）
SIGLENT（シグレント）SDG7000A プログラミング・ガイド（英語）
