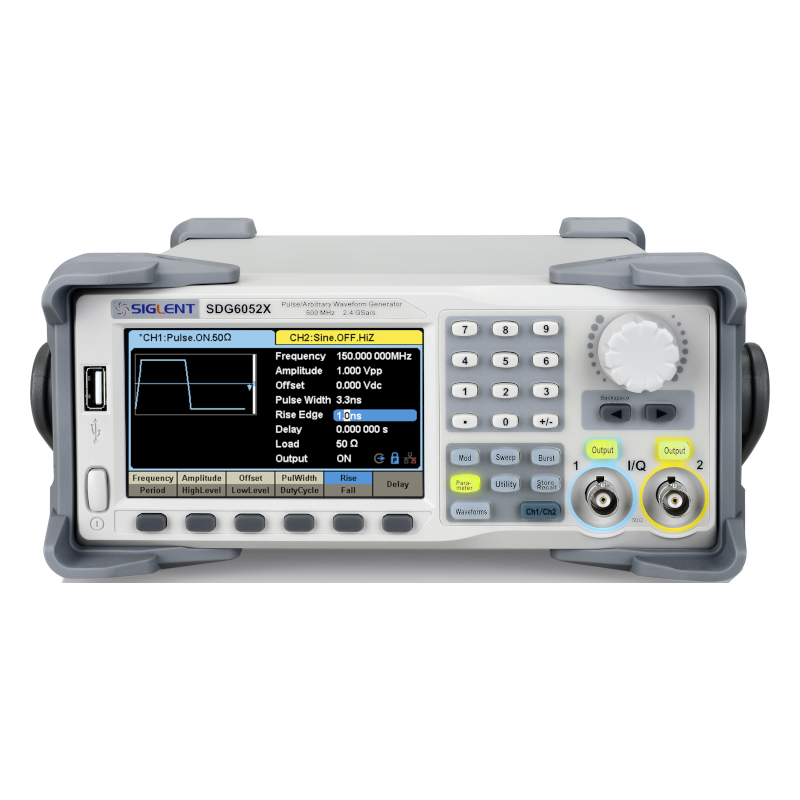

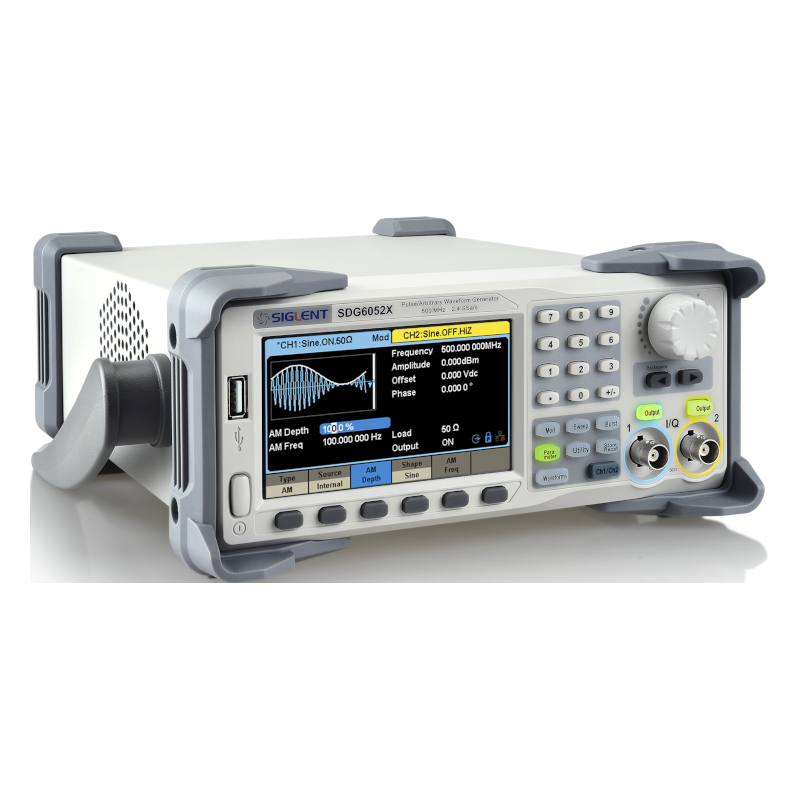

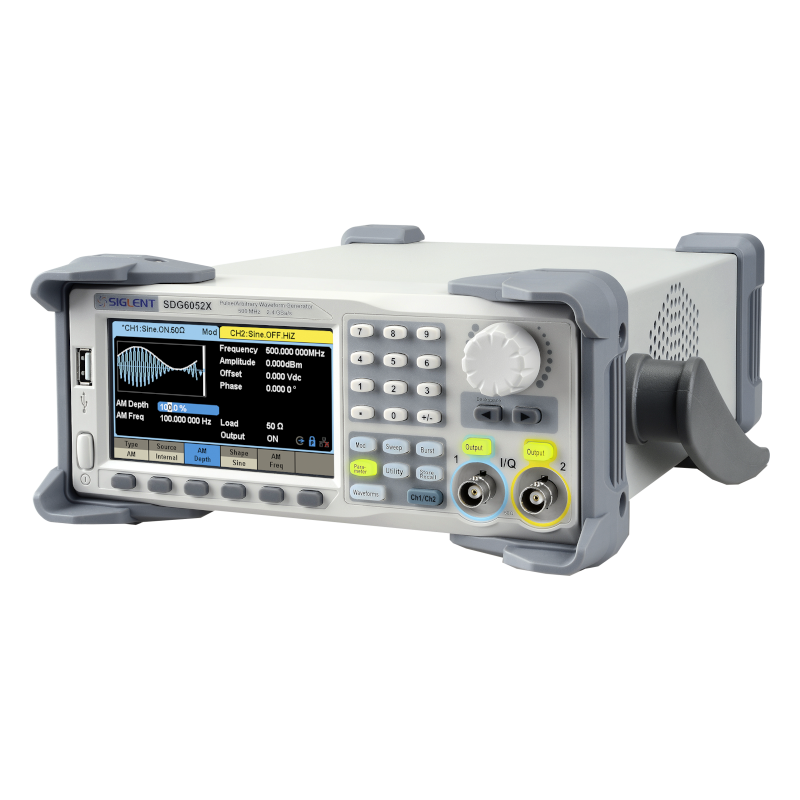

SDG6000Xシリーズ 任意波形ファンクション・ジェネレータ
・最高周波数： 500MHz、350MHz、250MHz
・チャンネル数： 2
・垂直分解能： 16ビット
・最高シンボルレート 37.5MS/s の IQ 信号
・様々なアナログ/デジタル変調
■6 in 1 シグナル・ジェネレータ
-
連続波ジェネレータ – 最高 500MHz
パルス・ジェネレータ – 最小1 nsの立ち上がり時間、低ジッタ
任意波形/ファンクション・ジェネレータ – 6種類の基本波形、最大190種類のビルトイン波形、ユーザー定義任意波形
IQ信号ジェネレータ – IQベースバンドとIF IQ信号の出力
ノイズ・ジェネレータ – 帯域幅の調節に対応したガウスホワイトノイズの出力
PRBSジェネレータ – ビットレートとエッジの調節に対応したPRBS信号を出力
-
■革新的なEasyPulseテクノロジー
-
-
従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。
最大150 MHzのパルス周波数
立ち上がり時間と立ち下がり時間を個別に最小1 nsまで調節可能
パルス幅は最小3.2 nsまで微調節が可能
最小0.001%のデューティ比
低ジッタ
■TrueArbテクノロジ
-
TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できるほか、次のような利点があります。
20 Mptsのメモリ長（任意波形）により詳細なデータを生成可能
16 bitの垂直分解能、優れた信号忠実度
標準付属のPCソフトEasyWaveで、目的に応じた任意波形を生成・出力
-
■ベクトル信号ソース
-
-
SDG6000Xは、ASK、FSK、PSK、QAM等の一般的に使用されているIQ変調をサポートしています。また、IQ変調のベースバンドソースとして用いることができます。
最高500 MHzのキャリア周波数
最高37.5 MSymb/sのシンボルレート
標準付属のPCソフト EasyIQ は、複数のIQ変調タイプをサポート
■PRBS機能
-
PRBS3 ~ PRBS32の複数パターンの出力に対応
TTL LVCMOS、LVPECL、LVDSなど様々なロジックレベルのプリセットが可能
最大300 Mbpsのレート
立ち上がり時間と立ち下がり時間の調節が可能
-
仕様
任意波形ファンクション・ジェネレータ仕様
| モデル |
SDG6022X |
SDG6032X |
SDG6052X |
| 価格（税込） |
￥319,000 |
￥726,000 |
￥1,122,000 |
| 最高出力周波数 |
200 MHz |
350 MHz |
500 MHz |
| チャンネル数 |
2 |
| サンプリングレート |
2.4 GSa/s |
| 垂直分解能 |
16ビット |
| 任意波形長 |
32 〜 20 Mpts |
| ディスプレイ |
4.3インチ タッチスクリーン カラーLCD、480×272 |

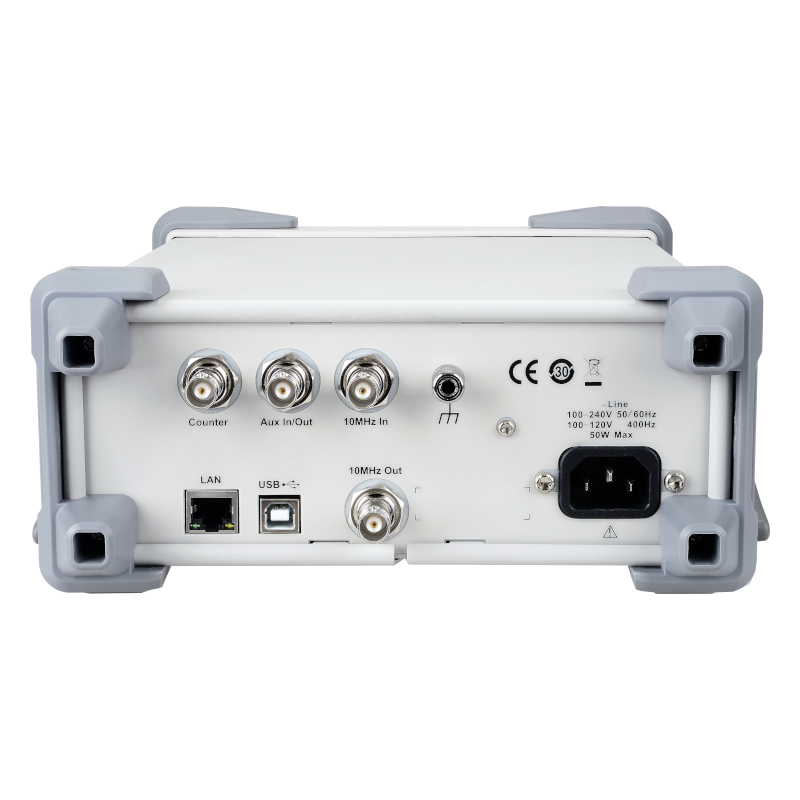

| インターフェース |
標準：USBホスト、USBデバイス、LAN
オプション：GPIB（USB-GPIBアダプタ） |
付属品及びオプション
| 標準付属品 |
数量 |
| クイックスタート |
1 |
| 電源コード |
1 |
| 校正証明書 |
1 |
| USBケーブル |
1 |
| BNC同軸ケーブル |
2 |
| オプションアクセサリ |
概容 |
| SPA1010 |
ファンクション・ジェネレータ用 10Wパワー・アンプ,DC〜1MHz,最大出力電圧25.4Vpp |
| ATT-20dB |
20 dB アッテネータ |
| USB-GPIB |
USB-GPIBアダプタ |
| SDG-RMK |
ラックマウントキット |
| SDG-6000X-IQ |
IQ信号発生機能（ソフトウェア） |
