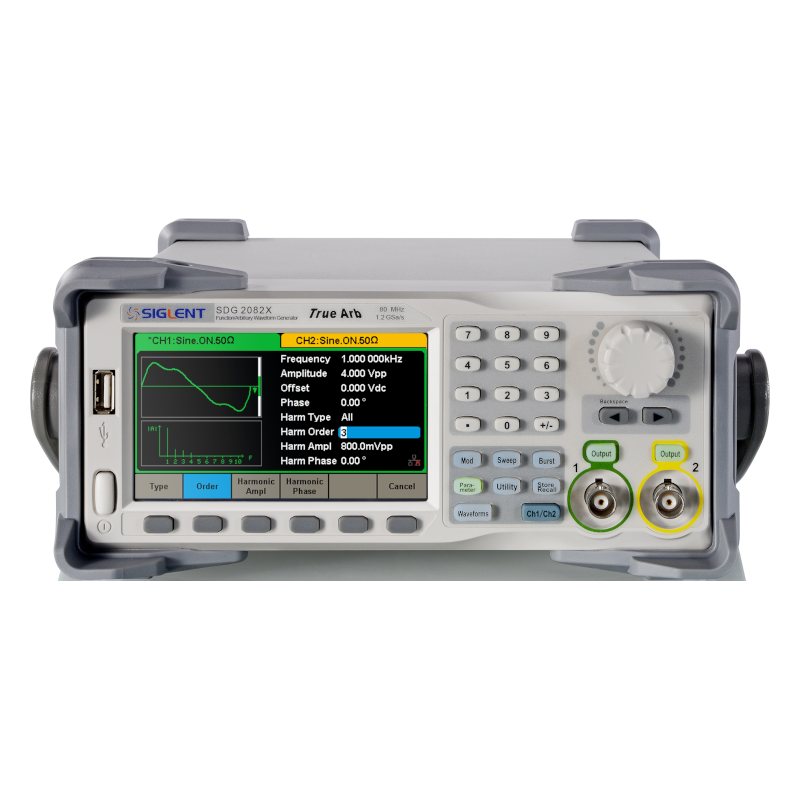

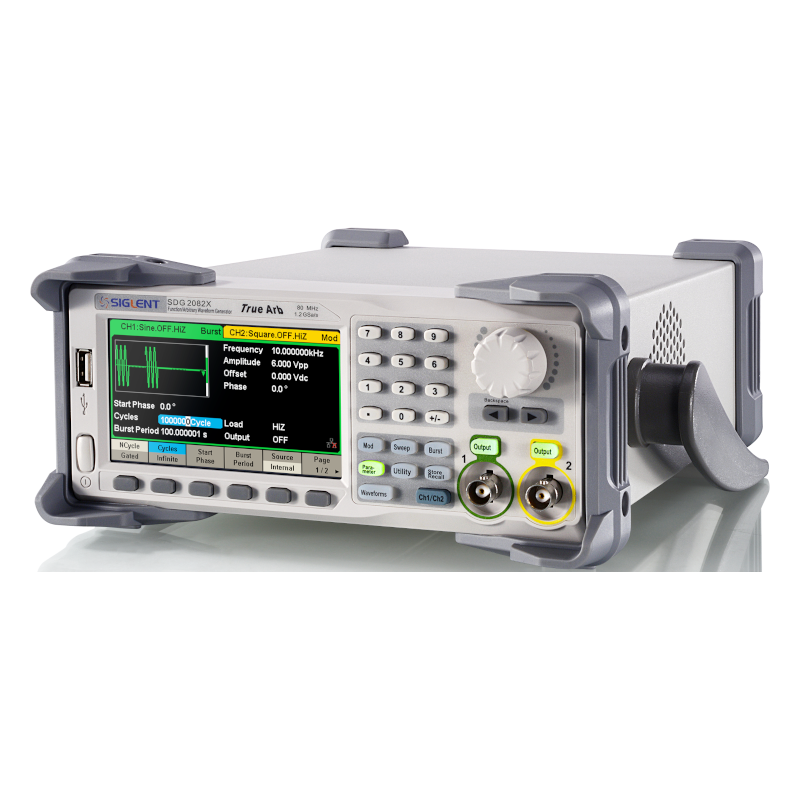

SDG2000Xシリーズ 任意波形ファンクション・ジェネレータ
・最高周波数： 120 MHz、80 MHz、40 MHz
・チャンネル数： 2
・垂直分解能： 16ビット
・様々なアナログ/デジタル変調
■優れた性能
-
SDG2000Xは、高忠実度の信号出力を実現した高性能な２チャンネルのファンクション・ジェネレータです。
最高出力周波数：120MHz
20 MHzで20 Vの振幅出力
低いノイズフロア、高いS/N比
-
■革新的な EasyPulse テクノロジー
-
-
従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。
最高25 MHzのパルス周波数
立ち上がり時間と立ち下がり時間を個別に最小8.4 nsまで調節可能
パルス幅は最小16.3 nsまで微調節が可能
最小0.001%のデューティ比
低ジッタ
■TrueArb テクノロジー
-
TrueArb テクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できるほか、次のような利点があります。
8 Mptsのメモリ長（任意波形）により詳細なデータを生成可能
16 ビット垂直分解能、より高い信号忠実度
標準の PC ソフトウェア EasyWave を使用して、顧客の要求に応じて任意波を生成および出力します
-
■優れた信号生成能力
-
-
SDG2000Xは、様々な変調方式やスイープ、バースト出力、信号合成に対応した波形生成機能を搭載しています。内部信号、外部信号、手動操作のいずれかをトリガソースに設定することができます。
AM、FM、PM、FSK、ASK、PSK、DSB-AM、PWMの変調方式をサポート
リニア／ログ・スイープをサポート
Nサイクル と ゲート の2つのバーストモードをサポート
ノイズ、変調信号、スイープ、バースト、任意波形の合成にも対応する、2チャンネルの合成波形出力機能を搭載
高調波機能で高調波信号合成シミュレートが可能
仕様
任意波形ファンクション・ジェネレータ仕様
| 型名 |
SDG2042X |
SDG2082X |
SDG2122X |
| 価格（税込） |
￥96,800 |
￥121,000 |
￥176,000 |
| 最高出力周波数 |
40 MHz |
80 MHz |
120 MHz |
| サンプリングレート |
1.2 GSa/s |
1.2 GSa/s |
1.2 GSa/s |
| 垂直分解能 |
16ビット |
16ビット |
16ビット |
| チャンネル数 |
2 |
2 |
2 |
| 最大振幅 |
±10V |
±10V |
±10V |
| ディスプレイ |
4.3インチ タッチスクリーン カラーLCD
480×272 |
4.3インチ タッチスクリーン カラーLCD
480×272 |
4.3インチ タッチスクリーン カラーLCD
480×272 |
| インターフェース |
標準：USBホスト、USBデバイス、LAN
オプション：GPIB（USB-GPIBアダプタ） |
標準：USBホスト、USBデバイス、LAN
オプション：GPIB（USB-GPIBアダプタ） |
標準：USBホスト、USBデバイス、LAN
オプション：GPIB（USB-GPIBアダプタ） |
付属品及びオプション
| 標準付属品 |
数量 |
| クイックスタート |
1 |
| 電源コード |
1 |
| USBケーブル |
1 |
| 校正証明書 |
1 |
| BNC同軸ケーブル |
1 |
| オプションアクセサリ |
概容 |
| USB-GPIB |
USB-GPIBアダプタ |
| ATT-20dB |
20 dB アッテネータ |
| SPA1010 |
ファンクション・ジェネレータ用 10Wパワー・アンプ,DC〜1MHz,最大出力電圧25.4Vpp |
