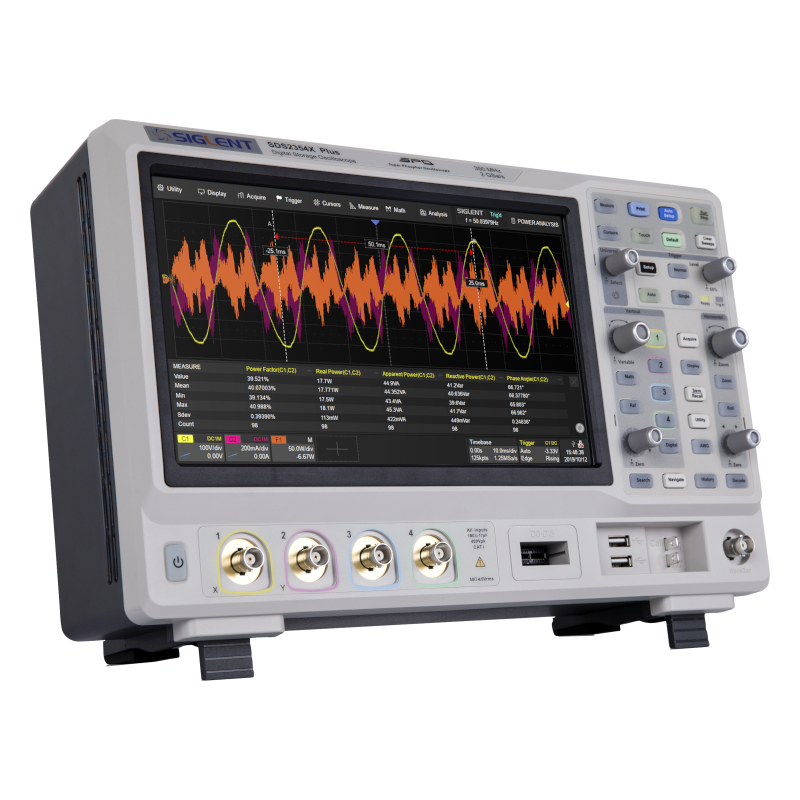

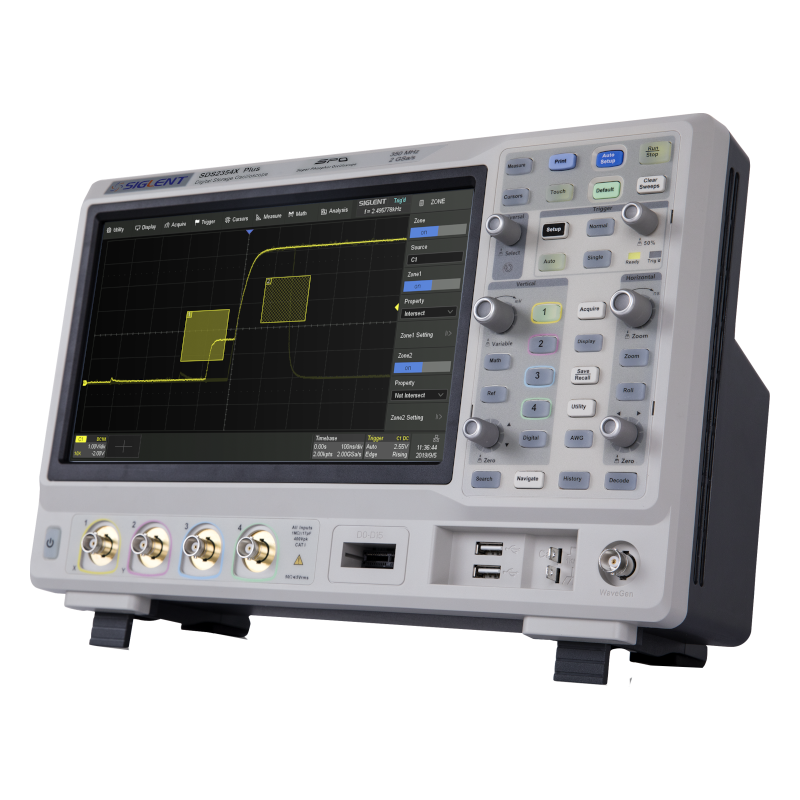

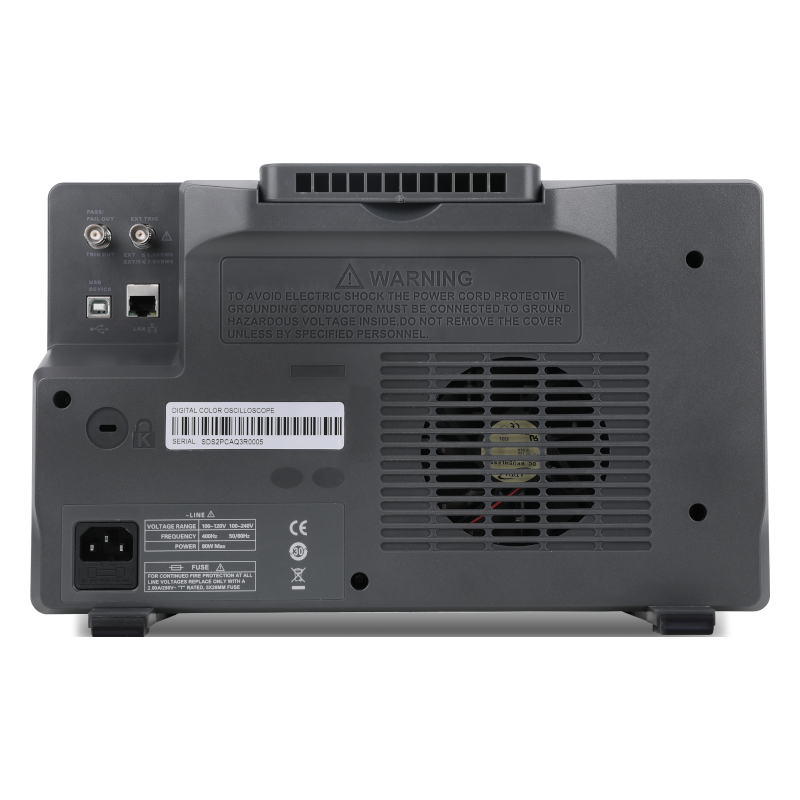

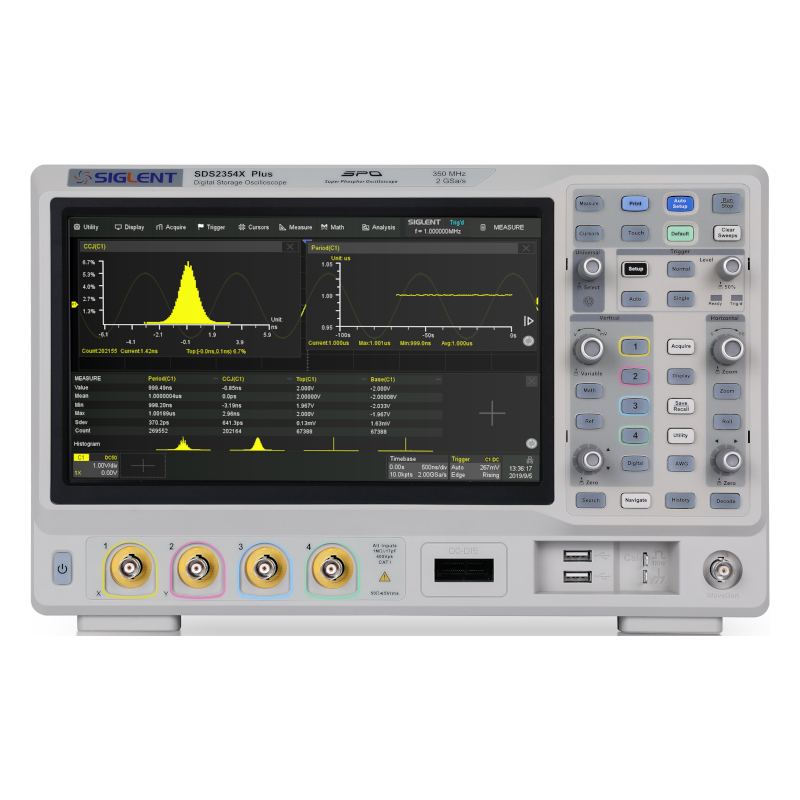

SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ
SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ

SIGLENT(シグレント) SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

SDS2000X Plusシリーズ ベンチトップ・デジタル・オシロスコープ

・周波数帯域： 100MHz、200MHz、350 MHz（500 MHzまでアップグレード可能）
・チャンネル数： 2/4
・最高サンプルレート：2 GSa/s
・最大レコード長： 200Mポイント
・最高波形キャプチャレート：120,000wfm/s（ノーマルモード）、500,000wfm/s（シーケンスモード）
・10.1インチ タッチスクリーンLCD

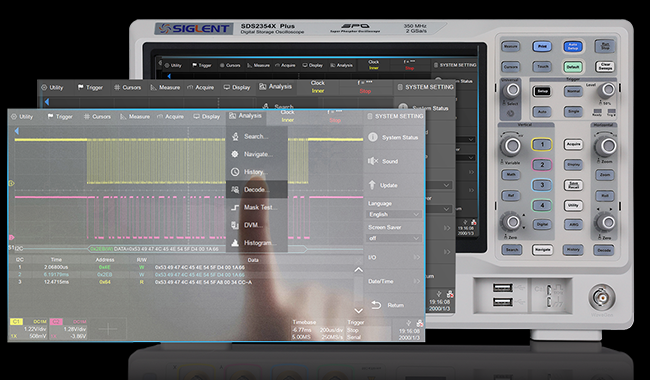

■優れた操作性

1024×600解像度の10.1インチディスプレイ

静電容量式タッチスクリーン、マルチタッチジェスチャをサポートし、タッチ操作でトレースを効率的に移動またはスケーリング

内蔵Webサーバーは、Webブラウザーを使用したLANポート経由のリモート制御をサポート

外部マウスおよびキーボードをサポート

優れた操作性

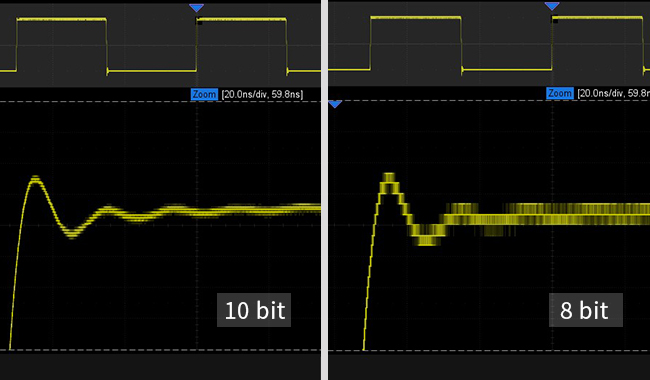

■高分解能と低ノイズを実現
高分解能と低ノイズを実現

10 bitモードとズーム機能の組み合わせで、波形をより細かく低ノイズで表示します。

SDS2000X Plusの垂直・水平ズーム機能は、範囲を指定して信号を拡大することが可能で、より詳細な分析を行うことができます。垂直ズーム機能には更なる特長があり、元の垂直スケールが維持され、入力回路でオーバードライブが発生することがないため、歪みを最小限に抑えた状態で波形の詳細を観察することが可能です。

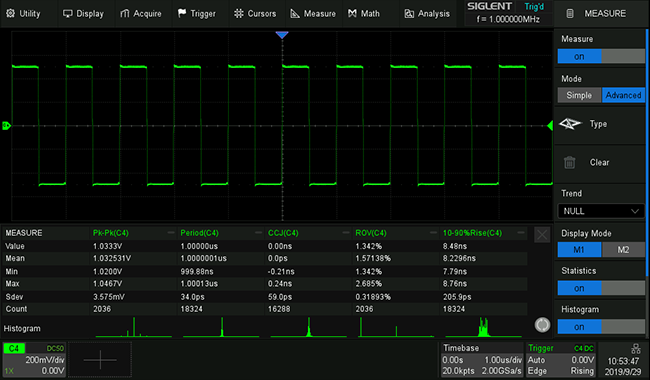

■パラメータの自動測定と統計

SDS2000X Plusは、水平、垂直、そのほか、CH遅延の4つのカテゴリに分かれた、合計50種類以上のパラメータ測定をサポートしています。ゲート機能による測定期間の指定も可能です。また、本機能は演算波形、リファレンス波形、ヒストリ波形においても利用することができます。

最大12種類のパラメータについて、現在値、最大値、最小値、標準偏差、平均値の統計データを同時に表示することができます。ヒストグラムによるパラメータの頻度分布表示や、パラメータの時間変化を可視化するトレンド表示も利用可能です。これらの機能に加え、水平軸の測定においては、1フレームにつき最大1000もの信号エッジを処理することができるため、テスト効率を大幅に改善します。

パラメータの自動測定と統計

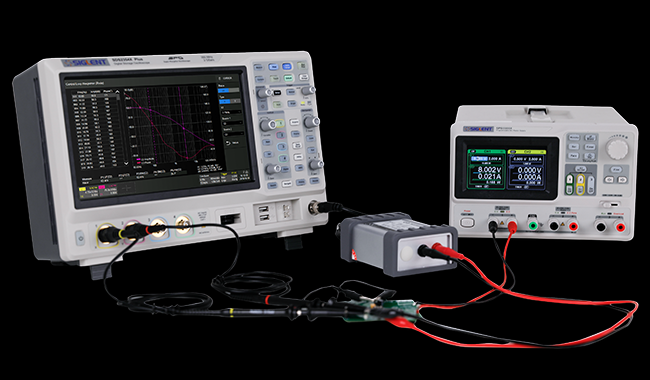

■電源ループの応答解析（ボード線図）
電源ループの応答解析（ボード線図）

電源設計において、安定性は非常に重要な指標です。一般的には安定性測定には特殊な周波数特性解析器が必要ですが、非常に高価です。シグレントは手頃な価格のソリューションを提供しています。オシロスコープからビルトイン波形発生器またはスタンドアロンのシグレント波形発生器を制御し、DUTの振幅と位相の周波数応答をスキャンし、そのデータをボード線図として表示することが可能です。これにより、アプリケーションによっては高価な測定器を代替できます。



仕様

オシロスコープ仕様

モデル SDS2354X Plus SDS2204X Plus SDS2104X Plus SDS2102X Plus
価格（税込） ￥638,000 ￥473,000 ￥308,000 ￥220,000
アナログチャンネル数 4 + EXT 2 + EXT
帯域幅 350 MHz（*1） 200 MHz 100 MHz
サンプルレート（最大） 2 GS/s（インターリーブ）
1 GS/s（非インターリーブ）
メモリ深度（最大） 200 Mpts/ch（インターリーブ）
100 Mpts/ch（非インターリーブ）
波形キャプチャレート（最大） 120,000 wfms/s（ノーマル）
500,000 wfms/s（シーケンス）
垂直分解能 8-bit
トリガタイプ Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial
シリアル トリガ＆デコード 標準：I2C, SPI, UART, CAN, LIN
オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）
自動測定 50以上のパラメータ、統計、ヒストグラム、トレンド対応
演算 2トレース, 2 Mpts FFT, +, -, ×, ÷, d/dt, ∫dt, √, Identity, Negation, |x|, Sign, e^x, 10^x, ln, lg など
データ解析 検索、ナビゲート、ヒストリ、マスクテスト、ボードプロット、電力解析、カウンタ
デジタルチャンネル 16ch、最大500 MSa/s、記録長最大50 Mpts
波形発生器（オプション） 内蔵, 1チャンネル, 最大50 MHz, 125 MSa/s, 16 kpts
インターフェース USB 2.0 ホスト×2、USB 2.0 デバイス、LAN、外部トリガ、AUX出力（TRIG OUT, PASS/FAIL）
プローブ（標準） 350 MHzパッシブプローブ 4本 200 MHzパッシブプローブ 1本/チャンネル
ディスプレイ 10.1インチ TFT-LCD タッチスクリーン（1024×600）

*1：最高帯域 500 MHzまでアップグレード可能



付属品及びオプション

標準付属品 数量
USBケーブル 1
クイックスタート 1
パッシブプローブ 1/チャンネル
校正証明書 1
電源コード 1

オプションアクセサリ 概要
SPL2016 16chロジックプローブ
DF2001A 電力解析デスキューフィクスチャ
STB3 デモ信号源
HPB4010 高電圧プローブ
DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A 高電圧差動プローブ
CPL5100/CP4020/CP4050/CP4070/CP4070A/CP6030/CP6030A/CP6150/CP6500 電流プローブ
BAG-S2 バッグ

オプション 概要
SDS2000XP-FG 波形発生器（ソフトウェア）
SDS2000XP-PA 電力解析（ソフトウェア）
SDS2000XP-FlexRay FlexRay トリガ＆デコード（ソフトウェア）
SDS2000XP-1553B MIL-STD-1553B トリガ＆デコード（ソフトウェア）
SDS2000XP-CANFD CAN FD トリガ＆デコード（ソフトウェア）
SDS2000XP-I2S I2S トリガ＆デコード（ソフトウェア）
SDS2000XP-SENT SENT トリガ＆デコード（ソフトウェア）
SDS2000XP-Manch マンチェスターデコード（ソフトウェア）
SDS2000XP-2BW03 100 MHz→350 MHz（2ch）（ソフトウェア）
SDS2000XP-4BW02 100 MHz→200 MHz（4ch）（ソフトウェア）
SDS2000XP-4BW03 200 MHz→350 MHz（4ch）（ソフトウェア）
SDS2000XP-4BW05 350 MHz→500 MHz（4ch）（ソフトウェア）
