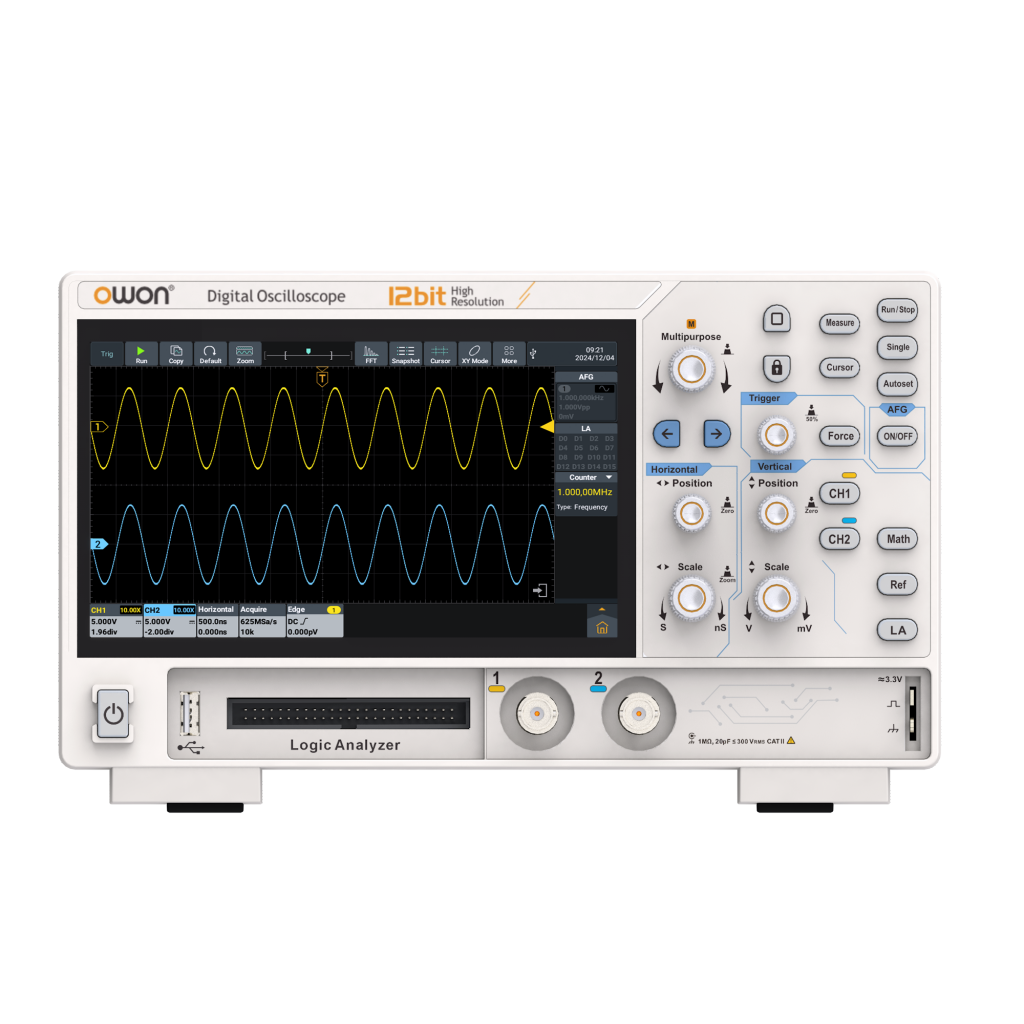

ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

+ 12ビットADC搭載
+ オシロスコープに、30MHz波形発生器（オプション）、16ch ロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザ を統合
+ OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
+ 100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
+ 垂直軸スケール 200uV/div-10 V/div
+ 1MポイントFFT解析、周波数成分を正確に表示
+ ボード線図機能（波形発生器オプションが必要）
+ マウスやキーボードをサポート、作業効率が向上
+ 閲覧、編集、保存が簡単にできる拡張ファイルマネージャ
+ オプションの Wi-Fi/Bluetooth モジュールでFTPやネットワークプリンタなどをサポート
+ 省スペース化できる薄型デザイン
+ 7インチ マルチタッチ・スクリーン、拡張された操作エクスペリエンス
仕様



モデル

ADS912A

ADS922A

ADS914A

ADS924A

周波数帯域(-3 dB)

125MHz

250MHz

125MHz

250MHz

チャンネル数

2

4

最高サンプルレート

2GSa/s(1チャンネル使用時)、1GSa/s (2チャンネル使用時)、 500MSa/s(3,4チャンネル使用時)

アクイジション・モード

サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント

DCゲイン確度

3%(≤1 mV),

2%(≥2 mV)

最高波形取り込みレート

700,000wfms/s

最大メモリ長

100M

垂直軸スケール

200μV/div〜10 V/div

垂直分解能

12bits

水平軸スケール

1ns/div - 1000s/div, 1-2-5ステップ

時間軸確度

±25 ppm (typical)

入力インピーダンス

1 MΩ±2%　//  20 pF±5 pF

プローブ減衰比

1.00μX-1M.00X, 1-2-5ステップ、　 ユーザー設定

トリガ・タイプ

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN

バス・デコーディング

RS232/UART, I2C, SPI, CAN, LIN

自動測定

Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑),
Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)

波形演算

+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト)

周波数カウンタ

6-桁

最高周波数: オシロスコープの最高周波数

電圧計

DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV)

波形発生器（オプション）仕様

最高出力周波数

30MHz、1チャンネル

サンプルレート

160MSa/s

基本波形

Sine, Square, Ramp, Pulse, Noise

ビルトイン波形

28 タイプ

垂直分解能

14 bits

任意波形

1μHz ~ 10MHz

任意波形長

2-8K points

振幅

2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω)

出力インピーダンス

50Ω (type)

変調

AM, FM, PM, FSK

ロジック・アナライザ（オプション）仕様

チャンネル数

16 (D0-D15) (D0 to D7, D8 to D15)

しきい値範囲

±20.0 V, 10 mV ステップ

最大入力電圧

±40V peak CAT I, transient overvoltage 800Vpk

最小電圧振幅幅

500mVpp

入力インピーダンス

100kΩ, 8 pF

最大入力ダイナミックレンジ

±30 V+ threshold

垂直軸分解能

1 bit

そのほか

インターフェース

HDMI,USB device,USB Host,Trig Out(P/F),LAN

ディスプレイ

7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン

電源インターフェース

Type-C [1]

寸法 (W x H x D)

260mm x 160mm x 78mm

重量

約1.5kg (本体のみ)

[1] 外部バッテリ使用時は 12V/4A 出力に適合すること。
