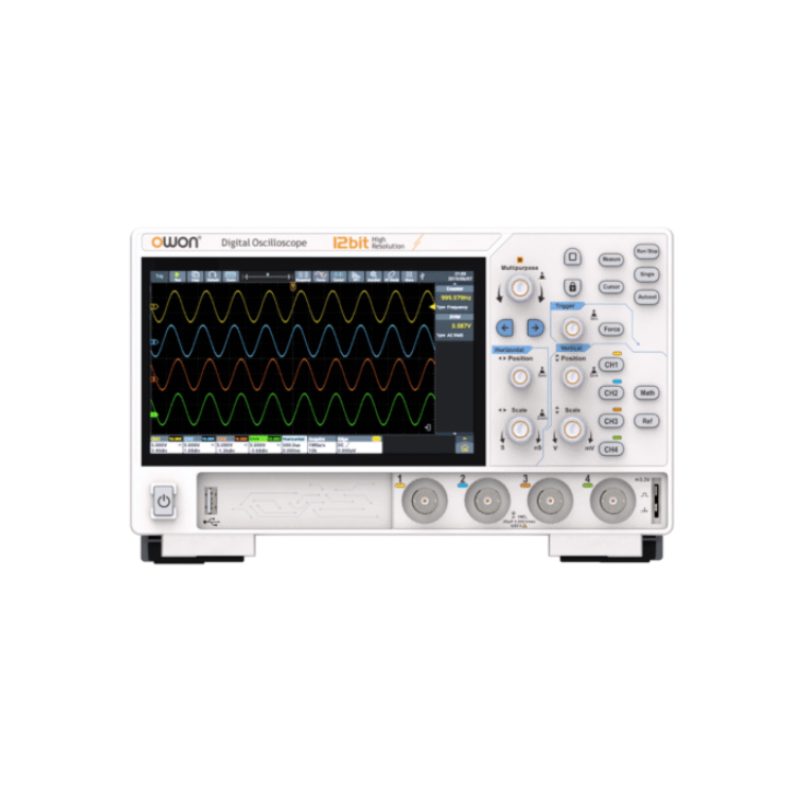

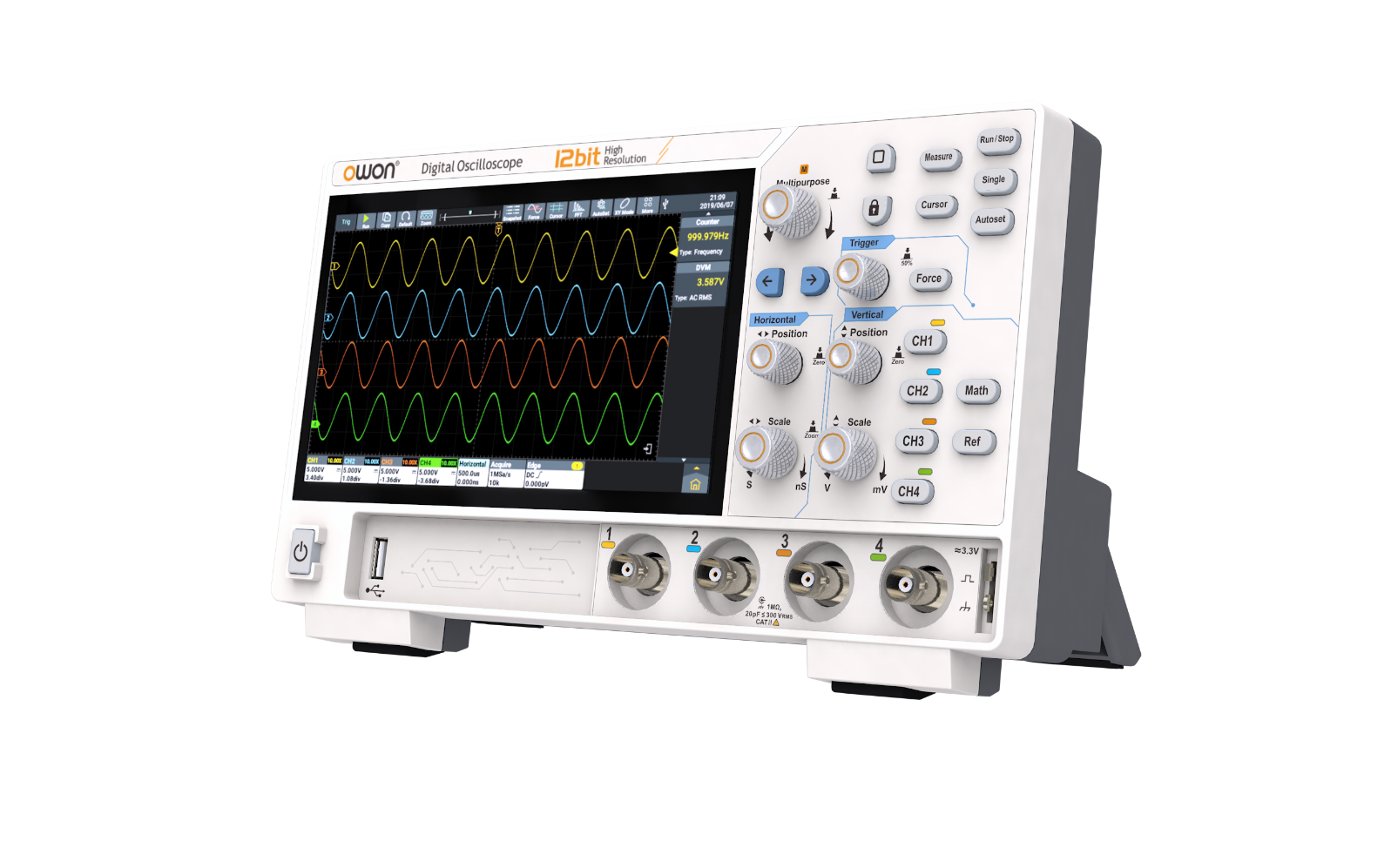

OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ
OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

OWON(オウオン) ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

OWON ADS900A シリーズ 12ビット 多機能デジタル・オシロスコープ

・高分解能12ビットADC搭載
・周波数帯域： 125 MHz、250 MHz
・オシロスコープに、30MHz波形発生器（オプション）、16ch ロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザ を統合
・OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
・100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
・垂直軸スケール 200uV/div-10 V/div
・1MポイントFFT解析、周波数成分を正確に表示
・ボード線図機能（波形発生器オプションが必要）



工場オプションは単独販売できません。本体ご購入時の同時注文のみ承ります。
工場オプション付きの納期は目安として約1.5か月です。
■12-bit 高分解能

高分解能オシロスコープは、信号の検出・表示能力に優れ、信号の細部や特性の解析に役立ち、高精度電源試験、電源リップル測定、機器の性能評価、エンジン制御ユニット試験などのアプリケーションに大きなメリットをもたらします。

12-bit 高分解能

■優れたオシロスコープ機能
優れたオシロスコープ機能

・250MHz/125MHz 周波数帯域

・2Gサンプル/秒 最高サンプルレート

・100Mポイント 最大メモリ長（標準）

・700,000波形/秒 最高波形取り込みレート


■FFTアナライザ

・最大1Mポイントのデータで演算するFFT機能

・最高周波数はオシロスコープの周波数帯域と同じ

・独立した窓関数表示

・ピークサーチ機能

・Zoomイン/アウトをサポート、クリアなカーソル情報表示

FFTアナライザ

■デジタル電圧計＆高精度周波数カウンタ
デジタル電圧計＆高精度周波数カウンタ

・測定タイプは AC RMS / DC / AC + DC RMS、

・統計とアラーム機能をサポート

・6桁分解能

・最大/最小/平均などの統計機能をサポート


■ロジック・アナライザ（オプション）

・16チャンネル、最高サンプルレート625Mサンプル/秒

・25Mポイントのレコード長

・アナログ/デジタル・チャンネルの混合トリガ＆デコードをサポート

ロジック・アナライザ（オプション）

■波形発生器（オプション）
波形発生器（オプション）

・最高出力周波数 30MHz

・サンプルレート160Mサンプル/秒

・8kポイント任意波形長

・変調、任意波形機能

・振幅範囲 2mVpp〜10Vpp


■ボード線図機能（波形発生器オプションが必要）

ビルトイン波形発生器がスイープ信号を負荷端に向けて入力信号として注入、出力信号をオシロスコープで観測することで一様図を得ることができます。ボード線図はインピーダンス/位相の周波数特性を測定するため、電子部品の特性評価や故障診断に役立ちます。

負荷周囲回路の安定性を迅速に評価するのに役立ちます。

ボード線図機能（波形発生器オプションが必要）

■多彩に拡張できるハードウェア機器
多彩に拡張できるハードウェア機器

マイク、ヘッドフォン、マウス、キーボードなどの外部デバイスをサポートして、より優れた対話型の操作性を実現します。オプションのUSB（WiFi + Bluetooth）モジュールは、FTP、ネットワーク・プリンタ、モバイル・ホットスポットをサポートします。


■多様なインターフェース

バッテリ駆動も可能なType-C給電やUSBホスト、USBデバイス、LAN、HDMI、MIPI（D/任）出力を標準で備えています。Type-C電源ポートにバッテリ一駆動電力が供給されればローノイズ測定が可能になり、多様な使用場所やアプリケーションに適応しています。

※ 12V/4A 出力が可能なモバイル・バッテリー

多様なインターフェース

■新しいタッチ・エクスペリエンス
新しいタッチ・エクスペリエンス

ユーザー・フレンドリーなフルタッチ操作は、波形操作やメニュー操作で様々なジェスチャーをサポート。


■録画機能

録画をサポート、テスト結果の記録や共有が簡単になります。

録画機能

■ファイル・マネージャー
ファイル・マネージャー

閲覧、編集、エクスポートがより簡単になるよう最適化されたファイル・マネージャー。


■リモート・コントロール

Webコントロールによるリモート制御をサポート、SCPコマンドを使用してユーザー・アプリケーションから制御することもできます。

リモート・コントロール


仕様

オシロスコープ仕様

モデル ADS912A ADS922A ADS914A ADS924A
価格（税込） ￥70,400 ￥84,700 ￥79,200 ￥99,000
周波数帯域(-3 dB) 125MHz 250MHz 125MHz 250MHz
チャンネル数 2 4
最高サンプルレート 2GSa/s(1チャンネル使用時)、1GSa/s (2チャンネル使用時)、500MSa/s(3,4チャンネル使用時)
アクイジション・モード サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント DCゲイン確度 3%(≤1 mV), 2%(≥2 mV)
最高波形取り込みレート 700,000wfms/s 最大メモリ長 100M
垂直軸スケール 200μV/div〜10 V/div 垂直分解能 12bits
水平軸スケール 1ns/div – 1000s/div, 1-2-5ステップ 時間軸確度 ±25 ppm (typical)
入力インピーダンス 1 MΩ±2% // 20 pF±5 pF
プローブ減衰比 1.00μX-1M.00X, 1-2-5ステップ、ユーザー設定
トリガ・タイプ Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN
バス・デコーディング RS232/UART, I2C, SPI, CAN, LIN
自動測定 Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓)
波形演算 +, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ 6-桁
最高周波数: オシロスコープの最高周波数
電圧計 DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV)

波形発生器（オプション）仕様

最高出力周波数 30MHz、1チャンネル サンプルレート 160MSa/s
基本波形 Sine, Square, Ramp, Pulse, Noise
ビルトイン波形 28 タイプ
垂直分解能 14 bits 任意波形 1μHz ~ 10MHz
任意波形長 2-8K points 振幅 2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω)
出力インピーダンス 50Ω (type) 変調 AM, FM, PM, FSK

ロジック・アナライザ（オプション）仕様

チャンネル数 16 (D0-D15) (D0 to D7, D8 to D15)
しきい値範囲 ±20.0 V, 10 mV ステップ 最大入力電圧 ±40V peak CAT I, transient overvoltage 800Vpk
最小電圧振幅幅 500mVpp 入力インピーダンス 100kΩ, 8 pF
最大入力ダイナミックレンジ ±30 V+ threshold 垂直軸分解能 1 bit

そのほか

インターフェース HDMI, USB device, USB Host, Trig Out (P/F), LAN
ディスプレイ 7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
電源インターフェース Type-C [1]
寸法 (W × H × D) 260mm × 160mm × 78mm
重量 約1.5kg (本体のみ)

[1] 外部バッテリ使用時は 12V/4A 出力に適合すること。



付属品及びオプション

標準付属品 数量
USBケーブル 1
電源アダプター 1
パッシブプローブ 1/チャンネル
電源コード 1

オプションアクセサリ 概容
16-channel Logic Analyzer Probe 16-チャンネル・ロジック・プローブ
Q9 BNCケーブル

資料ダウンロード

製品カタログ
OWON総合カタログ
ユーザーズガイド
OWON(オウオン) ADS900A ユーザー・マニュアル（英語版）
OWON(オウオン) ADS900A クイックガイド（英語版）
