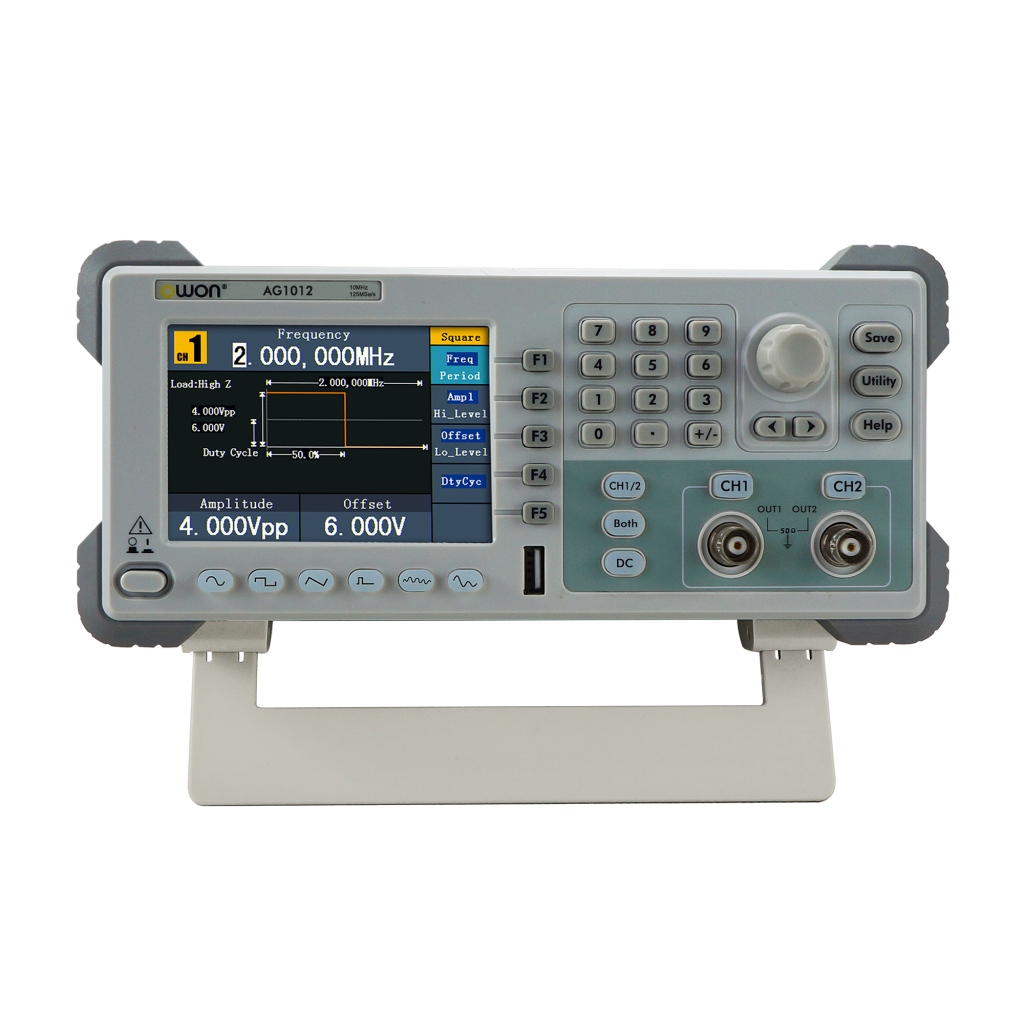

【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）
【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）

【訳アリ・箱潰れ】OWON AG1000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ（型式AG1012F）

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

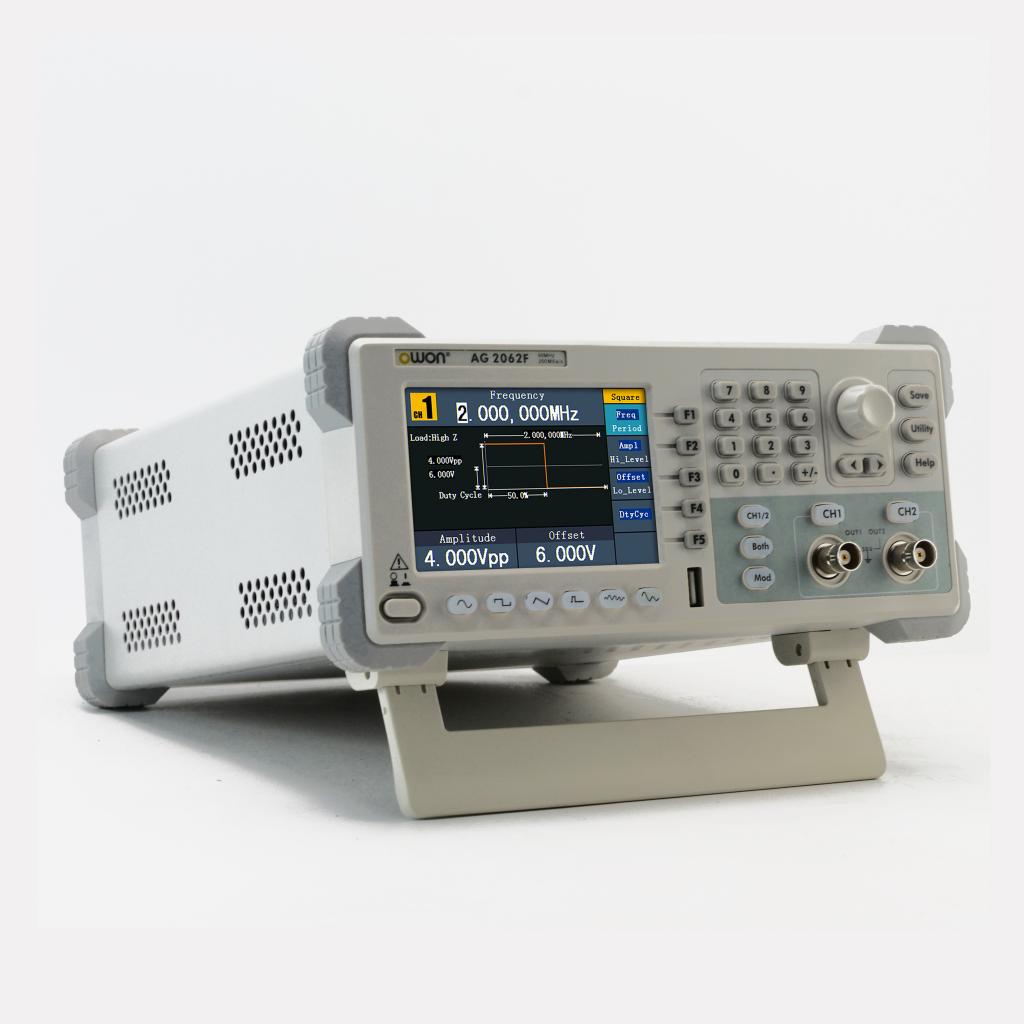

OWON AG1000F/2000Fシリーズ 2チャンネル 任意波形ファンクション・ジェネレータ


+最高周波数： 10MHz, 25MHz, 50MHz, 60MHz

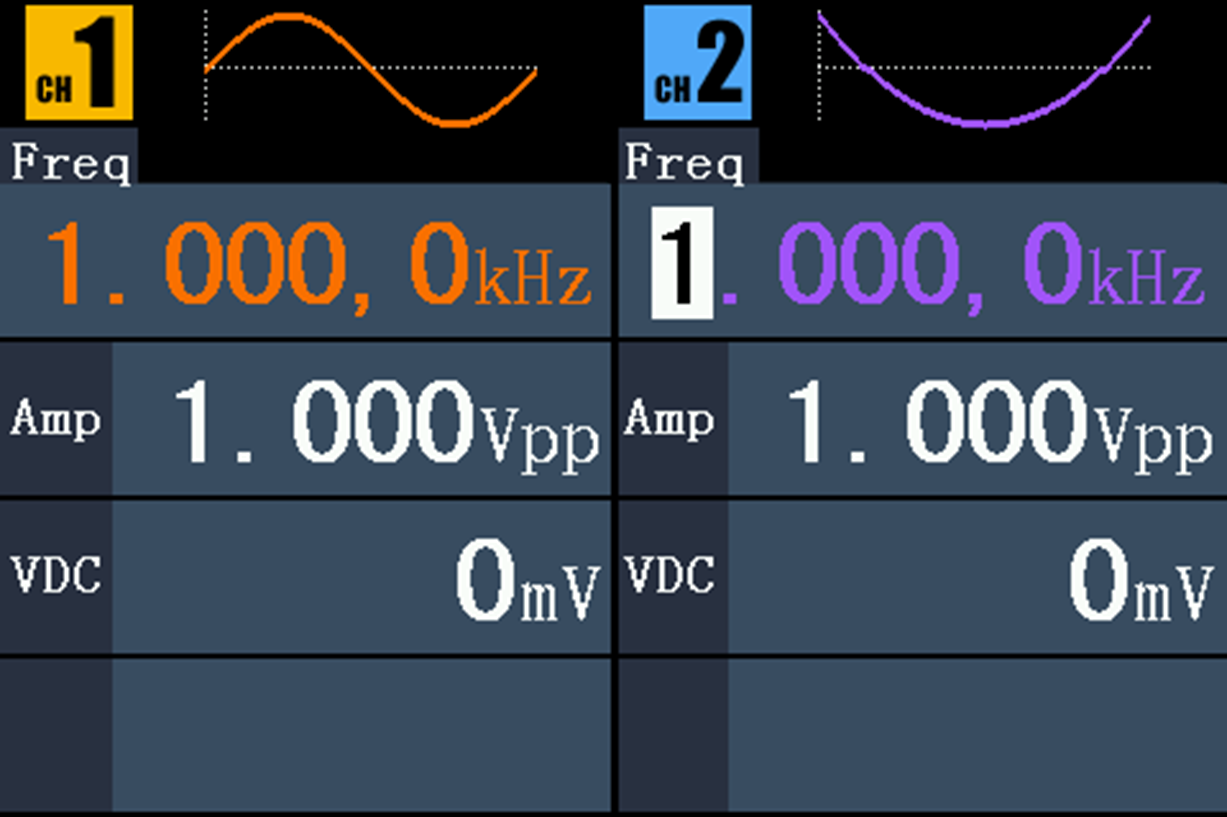

+ 2チャンネル
+ サンプルレート： 125MS/s（AG1012, AG1022, AG1012F, AG1022F) , 300MS/s（AG1052F, AG1062F）
+ 周波数分解能： 1μHz
+ 分解能： 14ビット
+ 任意波形長： 8k（AG1012, AG1022, AG1012F, AG1022F) , 1M（AG2052F, AG2062F）
+ 5種の基本波形と45種のビルトイン波形
+ 変調機能： AM、FM、PM、FSK、PWM（AG2052F, AG2062F）
+ スイープ機能（AG1012, AG1022対象外）
+ バースト機能（AG1012, AG1022対象外）
+ 周波数カウンタ（AG1012, AG1022対象外）
+ インターフェース： USBホスト, USBデバイス
+ SCPIコマンドをサポート
+ 4インチLCD,　480x320ピクセル
+ SDSシリーズ・オシロスコープとのスムーズな連携が可能

OWONモデル AG1012 AG1022 AG1012F AG1022F AG2052F AG2062F
チャンネル数 2
最高周波数 10MHz 25MHz 10MHz 25MHz 50MHz 60MHz
サンプルレート 125MS/s 300MS/s
分解能 14ビット
波形
標準波形 正弦波, 矩形波, パルス, ランプ波, ノイズ

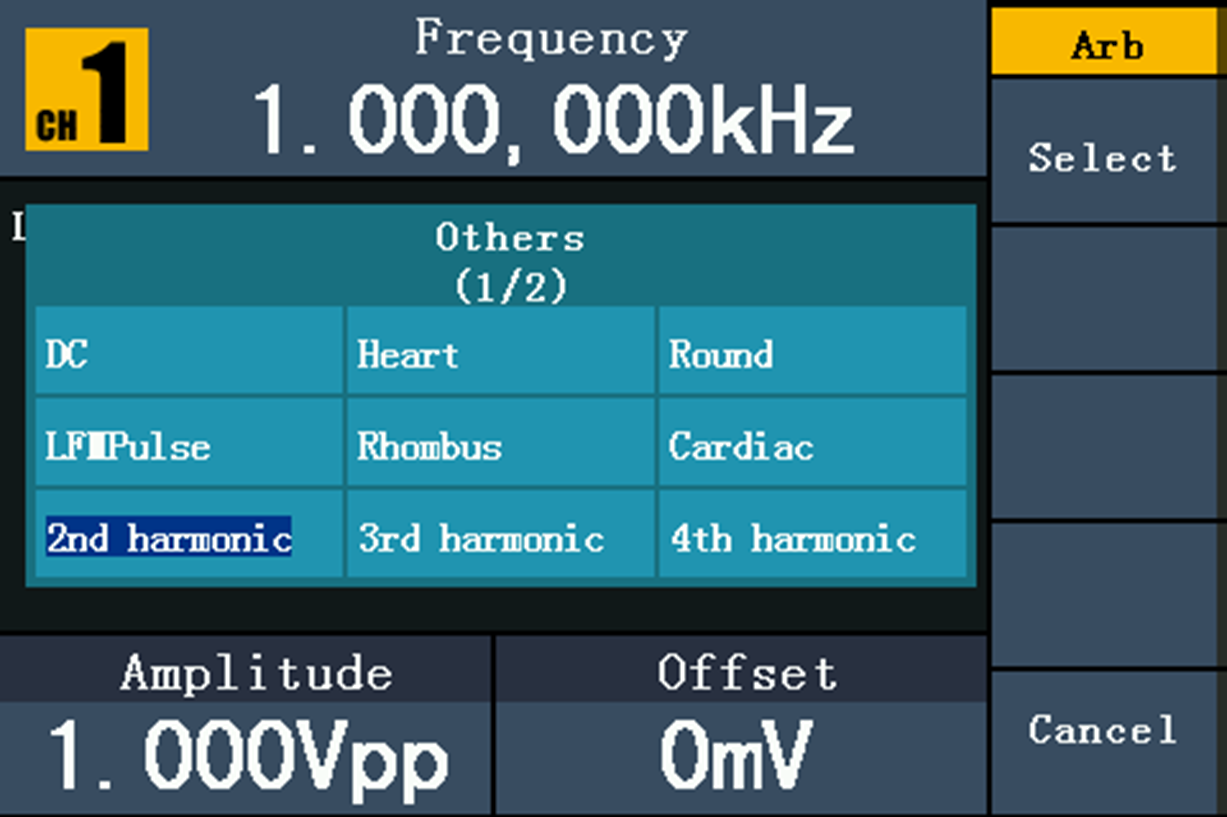

任意波形 指数立ち上がり、指数立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、ユーザー定義の任意波形
周波数(分解能1μHz)
正弦波 1μHz - 10MHz 1μHz - 25MHz 1μHz - 10MHz 1μHz - 25MHz 1μHz - 50MHz 1μHz - 60MHz
矩形波 1μHz - 5MHz 1μHz - 25MHz 1μHz - 30MHz
パルス 1μHz - 5MHz 1μHz - 10MHz
ランプ波 1μHz - 1MHz
ノイズ 25MHz (-3dB) (typical)
任意波形 1μHz - 10MHz
振幅
振幅 1mVpp - 10Vpp (50Ω負荷), 1mVpp - 20Vpp (ハイ・インピーダンス負荷)
分解能 1mVpp. または 4桁
DC オフセットレンジ (AD+DC) ±5V (50Ω負荷), ±10V (ハイ・インピーダンス負荷)
DC オフセット分解能 1mV, または 4桁
出力インピーダンス 50Ω (代表値)
任意波形
波形長 2ポイント 〜 8kポイント 2ポイント 〜 1Mポイント
不揮発メモリー 64M byte
変調
変調波形 - AM, FM, PM, FSK, Sweep, Burst AM, FM, PM, FSK, PWM, Sweep, Burst
変調周波数 2mHz to 20.00KHz (FSK 1μHz - 100KHz)

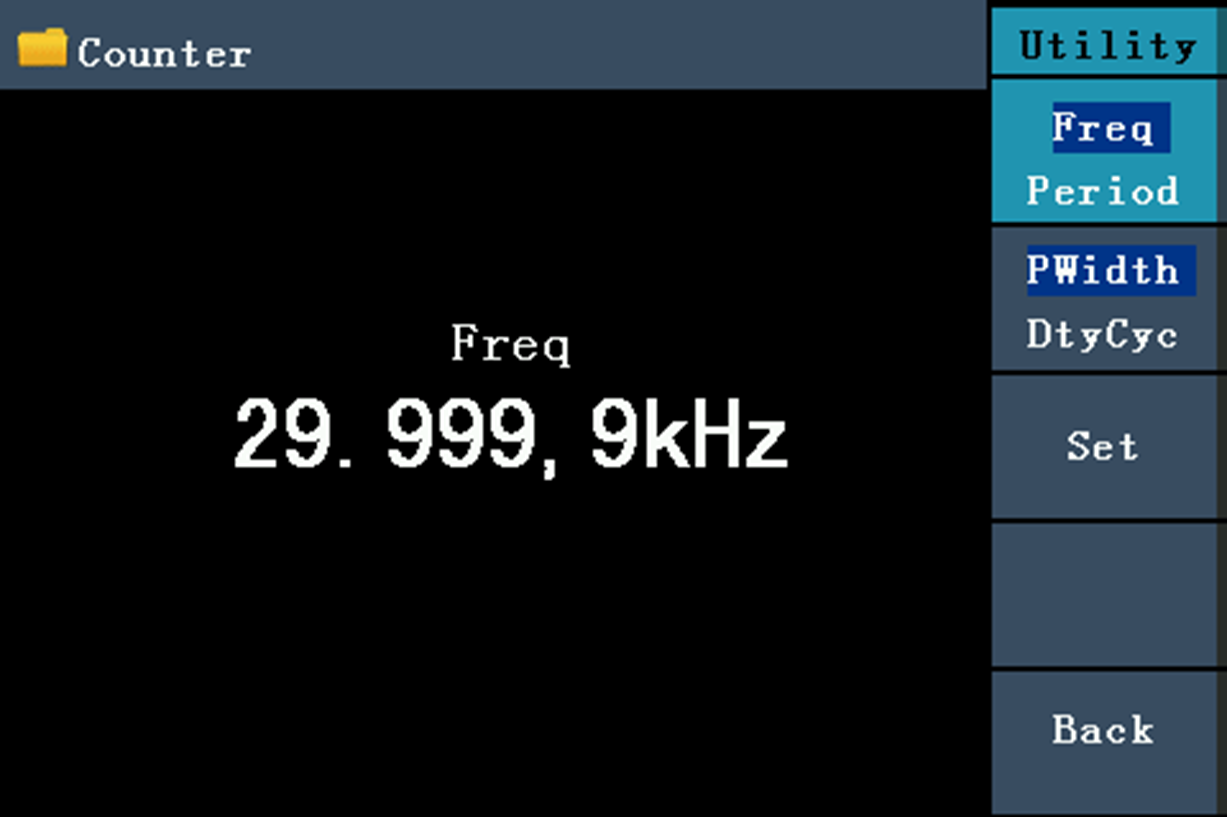

周波数カウンタ
測定項目 - 周波数,　周期, +Width, -Width, +Duty, -Duty
周波数測定レンジ 100mHz ~ 200MHz
周波数分解能 6桁/秒
入力/出力
ディスプレイ 4インチ (480×320ピクセル） LCD
タイプ - カウンタ
外部変調入力、
外部トリガ入力、
外部基準クロック入出力
インターフェース USB ホスト, USB デバイス
そのほか
寸法(W×H×D) 235 × 110 × 295 (mm)
重量 約3.0 kg
