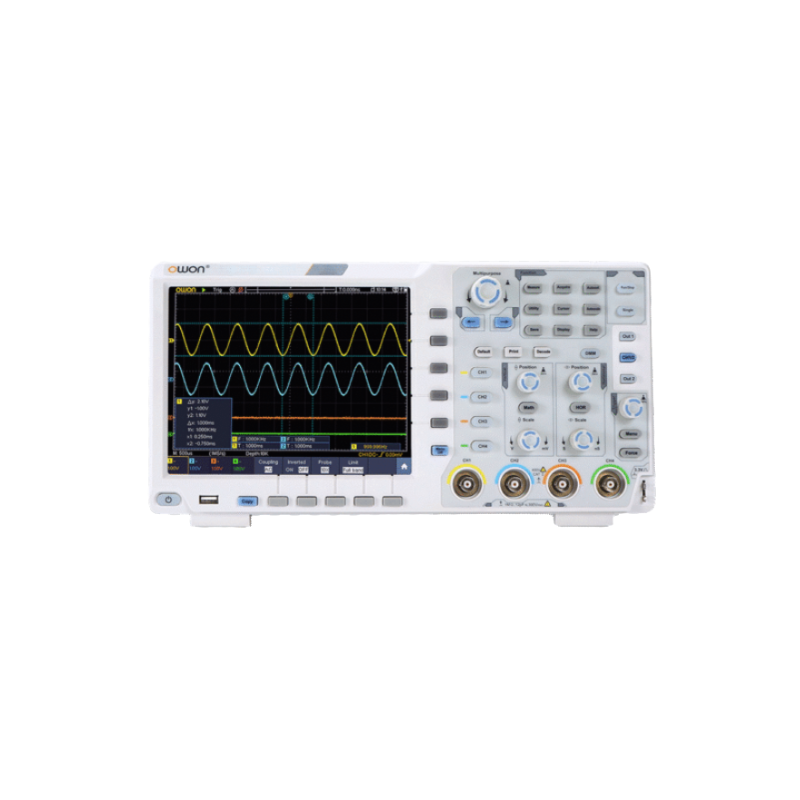

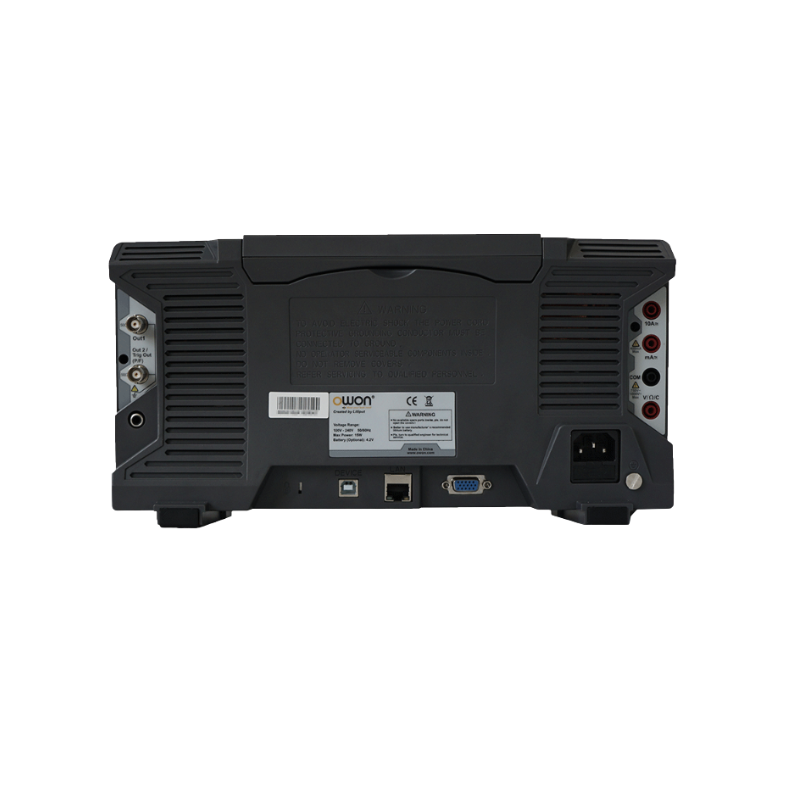

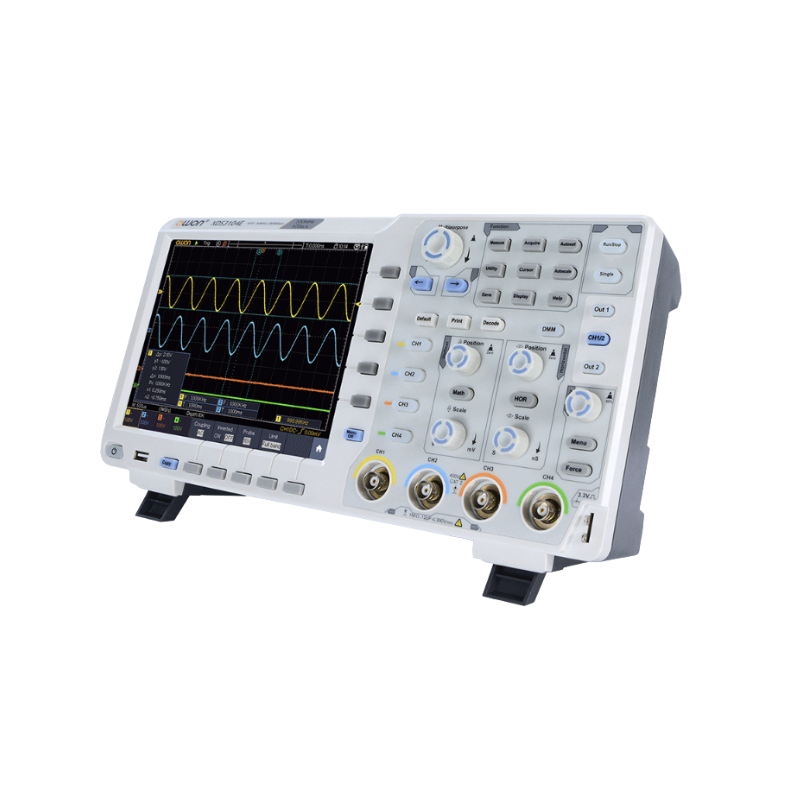

【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ
【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ

【日本未発売モデル・2台限定・型式XDS3104】OWON(オウオン) XDS3000シリーズ 4チャンネル デジタル・オシロスコープ

通常価格：円(税込)

販売価格：￥ (税込)
(0point)

↑ ↓

カートに入れる すぐに購入する
お気に入りリストに追加 この商品について問い合わせる

【限定2台・日本未発売モデル】XDS3104

本製品「XDS3104」は、メーカーの通常ラインナップには含まれない日本未発売モデルです。

限定入荷品のため、2台限定・特別価格でご提供いたします。

日本未発売モデルではありますが、

本体3年間の保証および当社による技術サポートの対象となりますので、安心してご使用いただけます。

機能・性能はメーカー仕様に準拠しており、研究開発から教育用途まで幅広くご活用いただけます。

在庫限りで販売終了となり、再入荷予定はございません。この機会をぜひお見逃しなくご検討ください。

※外観・仕様はメーカー仕様に準拠します。詳細はお問い合わせください。
※保証は本体のみ（消耗品・付属品を除く）となります。





仕様




オシロスコープ仕様

モデル XDS3064E XDS3064AE XDS3104E XDS3104AE XDS3104 XDS3104A XDS3204E XDS3204AE
周波数帯域 60MHz 100MHz 200MHz
最高サンプルレート 1チャンネル使用時：1Gサンプル/秒
2チャンネル使用時：500Mサンプル/秒
4チャンネル使用時：250Mサンプル/秒 		1チャンネル使用時：1Gサンプル/秒
2チャンネル使用時：1Gサンプル/秒
4チャンネル使用時：500Mサンプル/秒
垂直軸分解能 8ビット 最大14ビット 8ビット 最大14ビット 8ビット 最大14ビット 8ビット 最大14ビット
レコード長 40M
波形更新レート 最高 45,000波形/秒 最高 70,000波形/秒
水平軸スケール 2ns/div – 1000s/div, ステップ 1 – 2 – 5 1ns/div – 1000s/div, ステップ 1 – 2 – 5
チャンネル数 4
ディスプレイ 8インチ カラーLCD, 800 x 600 ピクセル
時間軸確度 ±2.5ppm
入力カップリング DC, AC, GND
垂直軸スケール 1mV/div – 10V/div
トリガ・タイプ エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN
バス・デコード I2C, SPI, RS232, CAN
トリガ・モード オート, ノーマル, シングル
波形演算 +, -, *, /, FFT, Intg, Diff, Sqrt, ユーザ定義関数, デジタル・フィルタ
インターフェース USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション)
周波数カウンタ トリガ・チャンネルに対して実施可能
電源 100V – 240V AC, 50/60Hz, CAT II
ヒューズ 2A, T class, 250V
バッテリー(オプション) 3.7V, 13200mA
寸法(W x H x D) 340mm × 177mm × 90mm





++++++++++++++++++++++++++++++++++++++

OWON XDS3000シリーズ 4チャンネル デジタル・オシロスコープ

(バッテリー駆動もできる、ミドル・クラスの多機能4チャンネル・ベンチトップ・オシロスコープ）


・周波数帯域： 60MHz, 100MHz, 200MHz
・4チャンネル
・サンプルレート： 最高 1Gサンプル/秒
・垂直軸分解能： 最大14ビット（A, AEモデル）
・レコード長： 40M
・波形更新レート： 最高70,000波形/秒（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒（そのほかのモデル）
・低バック・グラウンド・ノイズ
・多様なトリガ・タイプ
・8インチLCD, 800 x 600ピクセル
・SCPIコマンドをサポート
・インターフェース： USBホスト、USBデバイス、LAN、AUX、VGA（オプション）

■多機能モバイル・テスター

オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポート




■45,000波形/秒の波形更新レート、輝度階調表示、カラーグレード表示

45,000波形/秒の波形更新レート、輝度階調表示、カラーグレード表示

波形更新レート： 最高70,000波形/秒

（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒

（そのほかのモデル）




■WiFi機能

WIFI機能対応可能

WIFI機能対応可能




■操作しやすいマルチ・タッチ・スクリーン

マルチ・タッチ・スクリーン

8インチLCD, 800 x 600ピクセル





付属品及びオプション




標準付属品数量
USBケーブル1
クイックスタート1
パッシブプローブ1/チャンネル
CDROM1
電源コード1




オプション （工場オプション）詳細
XDS3000-VGAVGA+AV ポート
XDS3000-WIFWifi
XDS3000-AWG22チャンネル波形発生器 （XDS3104E, XDS3064Eのみ）
XDS3000-AWG11チャンネル波形発生器 （XDS3204E, XDS3204AEのみ）
XDS3000-DMMデジタル・マルチメーター




オプションアクセサリ詳細
Capacitance Ext Moduleキャパシタンス測定モジュール
Multimeter Leadマルチメーター テストリード
Q9BNCケーブル
Soft Bagソフトバッグ
XDS3000-BatteryXDS3000用バッテリー





資料ダウンロード




製品カタログ
ユーザーズガイド
OWON総合カタログ
OWON（オウオン）XDS3000 ユーザー・マニュアル（日本語）
OWON（オウオン）XDS3000 ユーザー・マニュアル（英語）
OWON（オウオン）XDS3000 クイック・ガイド（英語）
OWON（オウオン）XDS3000 SCPIコマンド・ガイド（英語）
OWON（オウオン）XDS3000 データ・シート（英語）
